Wenzhou Shangming Electric Co., Ltd. є провідним виробником і постачальником електрообладнання преміум-класу.

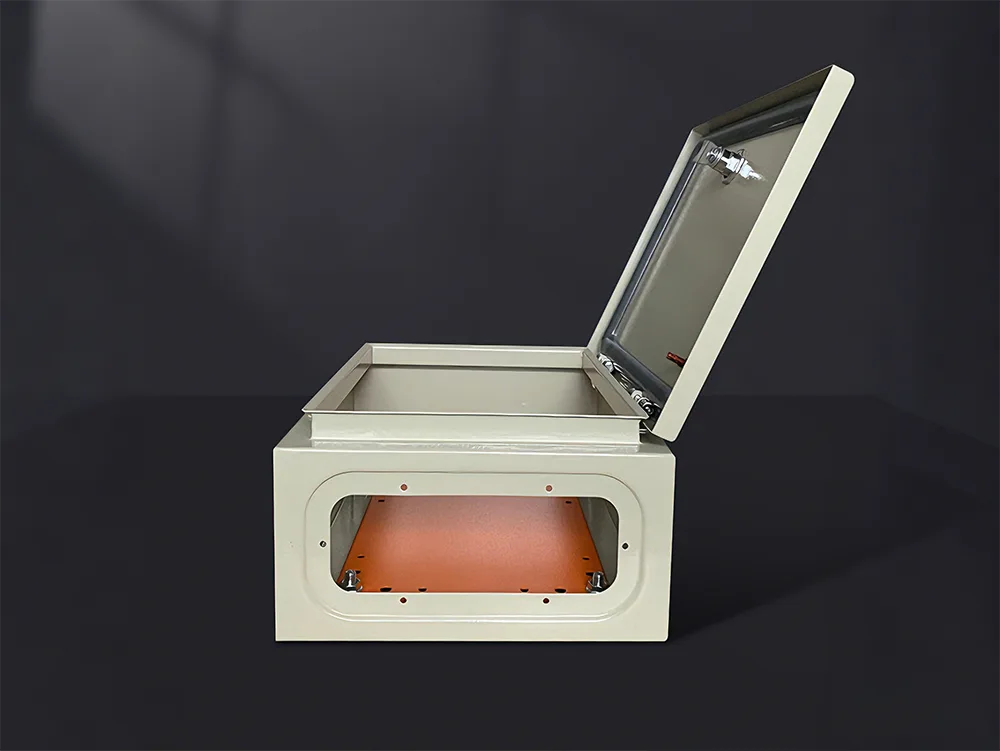

Шанмінє надійним виробником і постачальником корпусів розподільних коробок. Завдяки нашому великому досвіду ми пропонуємо продукцію з різноманітних матеріалів і специфікацій, а також можемо надати індивідуальні рішення, адаптовані до ваших конкретних потреб.

Ключові характеристики

1. Фізичний захист: Забезпечує захист від пилу, води та проникнення сторонніх предметів, одночасно запобігаючи випадковому контакту між персоналом і струмопровідними компонентами.

2. Безпека ізоляції: ізолює обладнання високої напруги та сильного струму від робочого середовища, тим самим зменшуючи ризики ураження електричним струмом і пожежі.

3. Платформа для монтажу компонентів: Корпус розподільної коробки має DIN-рейки, монтажні кронштейни та попередньо просвердлені отвори для полегшення стандартизованого встановлення таких компонентів, як автоматичні вимикачі та лічильники електроенергії.

4. Електромагнітне екранування: мінімізує вплив зовнішніх електромагнітних перешкод на внутрішню схему керування.

5. Екологічна адаптованість: Завдяки використанню різних матеріалів і ступеню захисту корпус підходить для широкого діапазону середовищ, включаючи внутрішні, зовнішні та промислові умови.

Структурні компоненти

Двері шафи: доступні варіанти прозорих і суцільних дверей; спеціальні конфігурації доступні в Shangming.

Монтажна пластина: металева пластина, яка використовується для внутрішнього кріплення компонентів; він знімається, щоб полегшити монтаж поза шафою.

Нокаути: Попередньо пробиті порти для вводу кабелів, призначені для розміщення кабелів різного діаметру.

Ущільнювальна прокладка: Високоеластична прокладка, що вкриває периметр дверної панелі, слугуючи критичним елементом для забезпечення зазначеного рівня захисту IP.

Болт заземлення: Важливо для забезпечення надійного заземлення металевого корпусу, що запобігає потраплянню електричного струму на корпус.

Сценарії застосування

I. Побудова низьковольтних систем розподілу електроенергії

Наші корпуси розподільних коробок служать розподільними коробками для комерційних будівель, житлових поверхів і розподілу електроенергії в громадських місцях.

Вони діють як монтажні платформи для таких компонентів, як автоматичні вимикачі та пристрої захисного відключення, сприяючи стандартизованій проводці та захисту безпеки, одночасно підвищуючи загальну акуратність і безпеку системи розподілу електроенергії.

II. Промислове обладнання та автоматизація управління

Вони функціонують як блоки керування для машин, шафи керування для автоматизованих виробничих ліній і корпуси для систем керування ПЛК.

Всередині вони містять такі компоненти, як контактори, реле та модулі керування, захищаючи це електричне обладнання від забруднення пилом і маслом, одночасно полегшуючи інтеграцію та обслуговування обладнання.

III. Зовнішній розподіл електроенергії та інженерні проекти

Вони служать тимчасовими зовнішніми електрощитами, блоками розподілу електроенергії для будівельних майданчиків і блоками керування освітленням доріг.

Якщо вам потрібен індивідуальний продукт для цих застосувань, ми рекомендуємо вибрати високий рівень захисту (наприклад, IP54 / IP65), щоб забезпечити захист від води, пилу та дощу.

IV. Фотоелектричні та нові енергетичні системи

Шанмін пропонує корпуси дляФотоелектричні комбайнери, фотоелектричні шафи з мережевим зв’язком і блоки керування для систем накопичення енергії.

Будучи основним корпусом для нового енергетичного обладнання, ці корпуси забезпечують захист, ізоляцію та простір для монтажу, підтримуючи вимоги для тривалої роботи поза приміщенням.

V. Комунікації та інфраструктура

Ви можете зв’язатися з нами, щоб налаштувати блоки керування для комунікаційного обладнання, розподільні коробки для систем низької напруги, блоки живлення для систем відеоспостереження тощо.

Це забезпечує захист комунікаційного силового обладнання, запобігає зовнішнім перешкодам і впливу навколишнього середовища, а також підвищує загальну стабільність системи.

Які фактори слід враховувати при виборі корпусу розподільної коробки?

1. Розміри та технічні характеристики

Роблячи вибір, ми не рекомендуємо обирати корпус, який просто точно відповідає компонентам. Площа, зайнята внутрішніми компонентами, не повинна перевищувати 80% площі базової плити. Решта 20% простору зарезервовано для проводки, розсіювання тепла та можливого майбутнього розширення; тому ви завжди повинні передбачити деякий запас у своєму виборі.

Що стосується глибини, ви повинні врахувати загальну глибину автоматичних вимикачів (включно з їхніми ручками керування), дротяних каналів і самих дверей корпусу. Це особливо критично для сильних вимикачів у литому корпусі, які мають значні вимоги до глибини; неврахування цього може перешкодити належному зачиненню дверей.

2. Рівень захисту (код IP)

Будь ласка, виберіть відповідний рівень захисту залежно від серйозності середовища встановлення:

Внутрішні офіси/коридори: IP30 – IP40 достатньо.

Промислові майстерні: IP54 рекомендується для забезпечення захисту від пилу та бризок води.

На відкритому повітрі/фотоелектричні системи: IP65 або вище є обов’язковим, а дверні шви повинні мати суцільну вбудовану ущільнювальну прокладку.

3. Матеріал і стійкість до корозії

Холоднокатана сталь: найбільш універсальний варіант, який підходить для більшості сухих внутрішніх середовищ.

Нержавіюча сталь (304/316): підходить для фармацевтичної, харчової промисловості та прибережних середовищ із сильним впливом соляних бризок. Нержавіюча сталь 316 має кращу стійкість до корозії порівняно з 304.

4. Тепловий менеджмент

Управління теплом часто забувають про аспект потужних розподільних коробок. Ми рекомендуємо зробити свій вибір на основі таких сценаріїв:

Пасивне охолодження: якщо тепло, що виділяється всередині корпусу, мінімальне, підходить повністю герметичний корпус.

Активне охолодження: якщо корпус містить такі компоненти, як частотно-регулювальні приводи (VFD), пристрої плавного пуску або сильнострумові контактори, ви повинні вибрати корпус, обладнаний вентиляційними жалюзі. У деяких випадках вам навіть може знадобитися вибрати модель із попередньо просвердленими монтажними отворами для осьового вентилятора охолодження.

Захист від сонячного світла: для зовнішніх корпусів ми рекомендуємо конструкцію з подвійним дахом, щоб запобігти прямому сонячному світлу від різкого підвищення внутрішньої температури.

5. Простота встановлення та експлуатації

Напрямок відкривання дверей: визначте, що двері, що відкриваються ліворуч чи праворуч, зручніші, враховуючи доступний простір на місці встановлення. Деякі висококласні корпуси Shangming мають поворотні двері (можна налаштувати для відкривання зліва або справа).

Вхід/вихід кабелю: перевірте, чи будуть кабелі входити та виходити з верхньої чи нижньої частини корпусу. Ми рекомендуємо вибрати корпус, оснащений знімною фланцевою пластиною; свердління отворів для введення кабелю у фланцеву пластину пропонує більшу гнучкість і забезпечує чудову герметичність порівняно з свердлінням безпосередньо в корпусі корпусу.

Тип замка: стандартний промисловий трикутний замок, запірний замок із ключем або протипожежний кулачковий замок.

Крім різних видівкорпуси розподільної коробки, Shangming також пропонує підлогові шафи для розподілу електроенергії — ключовий компонент нашої лінійки високоякісних продуктів. Виберіть нас як свого довгострокового постачальника, щоб отримати переваги від універсальних індивідуальних рішень і ціноутворення безпосередньо з заводу.

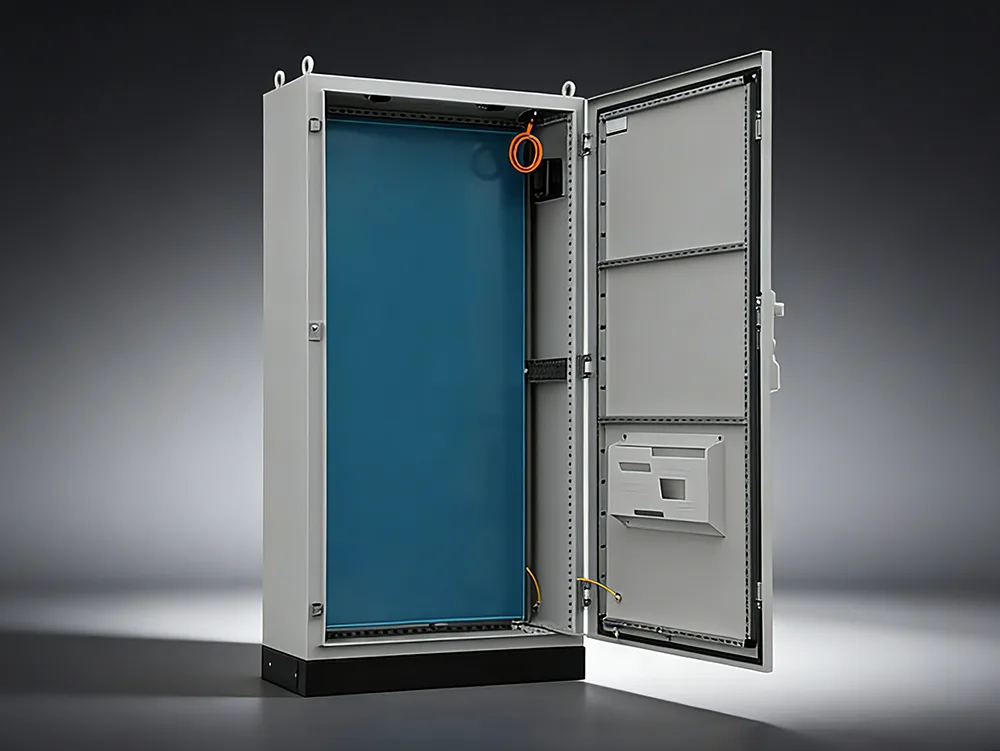

Ключові характеристики

Висока несуча здатність: Для наших підлогових корпусів розподільних шаф ми зазвичай використовуємо холоднокатані сталеві пластини товщиною 2,0 мм або більше, які або зварюються, або збираються для формування конструкції. Ця міцна конструкція дозволяє надійно підтримувати в шафі важкі каркасні автоматичні вимикачі, мідні шини великого поперечного перерізу та трансформаторні кабелі.

Модульний дизайн: Інтер’єр має модульну систему шаблону отворів, що дозволяє гнучко регулювати поперечини та монтажні пластини відповідно до конкретних вимог. Цей дизайн полегшує зручне оновлення та розширення, коли це необхідно.

Вентиляція та тепловіддача: Враховуючи високі рівні струму, які зазвичай присутні всередині шафи, корпус обладнано витяжними отворами вгорі та вентиляційними отворами для забору повітря знизу для забезпечення ефективного повітряного потоку. Крім того, клієнти можуть запросити індивідуальну конфігурацію для інтеграції системи примусового повітряного охолодження в продукт.

Загальні класифікації шаф

За структурною формою підлогові шафи поділяються на дві основні категорії:

1. Фіксований тип

Характеристики: внутрішні компоненти жорстко кріпляться за допомогою опорних кронштейнів; після підключення їх неможливо перемістити.

Застосування: має просту структуру та низьку вартість; зазвичай використовується в умовах, де вимоги до безперервного живлення не надто жорсткі.

Представницька модель: низьковольтна розподільна шафа змінного струму типу GGD.

2. Висувний тип / Знімний тип

Характеристики: кожен окремий контур розміщено в окремому незалежному ящику.

Застосування: Надзвичайно зручний в обслуговуванні. У разі виходу з ладу певної схеми відповідну шухляду можна просто витягнути та замінити новою без необхідності відключати основне джерело живлення.

Представницькі моделі: удосконалені розподільні шафи типу GCK, GCS і MNS.

Підлогові та настінні розподільні коробки: у чому різниця?

Рекомендації щодо вибору та конфігурації продукту

Виходячи з ваших конкретних вимог до проекту, під час передпродажної фази,Шанмінпорекомендує найбільш підходящу конфігурацію для вас. Загалом, сценарії програм, які ми найчастіше підтримуємо, перераховані нижче разом із відповідними рекомендаціями щодо налаштування.

1. Розподіл промислової електроенергії

Рекомендована конфігурація:

Розміри шафи: 1800–2200 мм (В) × 600–1000 мм (Ш) × 600–1000 мм (Г)

Матеріал: холоднокатаний сталевий лист (≥1,5 мм)

Ступінь захисту: IP30 / IP40

Структура: окрема шафа або з’єднані шафи (модульні/роздільні)

Внутрішня частина: Призначений для встановлення ACB / MCCB + Busbar System

2. Сильнострумові / магістральні вхідні системи

Рекомендована конфігурація:

Ширина: ≥800 мм

Глибина: ≥800 мм

Конструкція: дводверна або багатодверна конструкція

Внутрішній простір: підтримує мідні шини сильного струму; містить зарезервований простір для верхнього або нижнього кабельного вводу.

3. Шафи управління автоматизацією / ПЛК

Рекомендована конфігурація:

Розміри: 1600–2000 мм (H)

Матеріал: сталевий лист з порошковим покриттям / нержавіюча сталь

Рівень захисту: IP40 / IP54

Внутрішня частина: Монтажна панель + DIN-рейки

4. Застосування на відкритому повітрі

Рекомендована конфігурація:

Рівень захисту: IP54 / IP65

Матеріал: нержавіюча сталь (304/316) або сталь з порошковим покриттям для зовнішнього використання

Характеристики: дощозахисний навіс + ущільнювальні смуги + конструкція проти конденсату

5. Сильно корозійне середовище

Рекомендована конфігурація:

Матеріал: нержавіюча сталь 304 / 316

Рівень захисту: IP55+

Обробка поверхні: антикорозійне покриття

Як виконувати регулярне технічне обслуговування підлогового корпусу розподільчої шафи?

1. Очищення та видалення пилу

Використовуйте суху неткану тканину і пилосос, щоб видалити пил, що накопичився всередині шафи; використання мокрих тканин або прямих струменів стисненого повітря суворо заборонено.

Приділіть особливу увагу очищенню шин, ізоляторів, дугових лотків вимикачів і вентиляційних каналів.

2. Затягування електричних з'єднань

Перевірте всі точки болтового з’єднання на предмет ослаблення; використовуйте динамометричний ключ, щоб повторно затягнути їх до вказаних значень крутного моменту.

Якщо виявлені ознаки окислення або пошкодження дугою, клеми необхідно відполірувати або замінити.

3. Функціональне тестування компонентів

Автоматичні вимикачі: Переконайтеся, що ручне розмикання та замикання відбувається плавно, а механізм відключення реагує.

Контактори/реле: Перевірте стан контактів на знос і переконайтеся, що опір котушки знаходиться в межах нормального діапазону.

Конденсатори: перевірте наявність ознак зниження ємності, вибухання або витоку електроліту.

SPD (пристрої захисту від перенапруги): переконайтеся, що вікно індикатора стану зелене та що індикатор погіршення не спрацьовує.

4. Перевірка ефективності ізоляції

Використовуйте мегомметр 500 В або 1000 В, щоб виміряти та підтвердити наступне:

Міжфазний опір ізоляції: ≥ 1 МОм;

Опір ізоляції фаза-земля: ≥ 1 МОм;

Якщо виміряні значення нижчі за ці стандарти, дослідіть потенційні причини, такі як проникнення вологи або забруднення.

5. Технічне обслуговування механічної конструкції

Перевірте напрямні та блокувальні механізми блоків висувного типу, щоб переконатися, що вони не прилипають і не закручуються. Змащуйте рухомі частини мастилом, спеціально розробленим для електричного обладнання.

Періодично перевіряйте працездатність механізмів безпеки "Five-Prevention" (блокування).

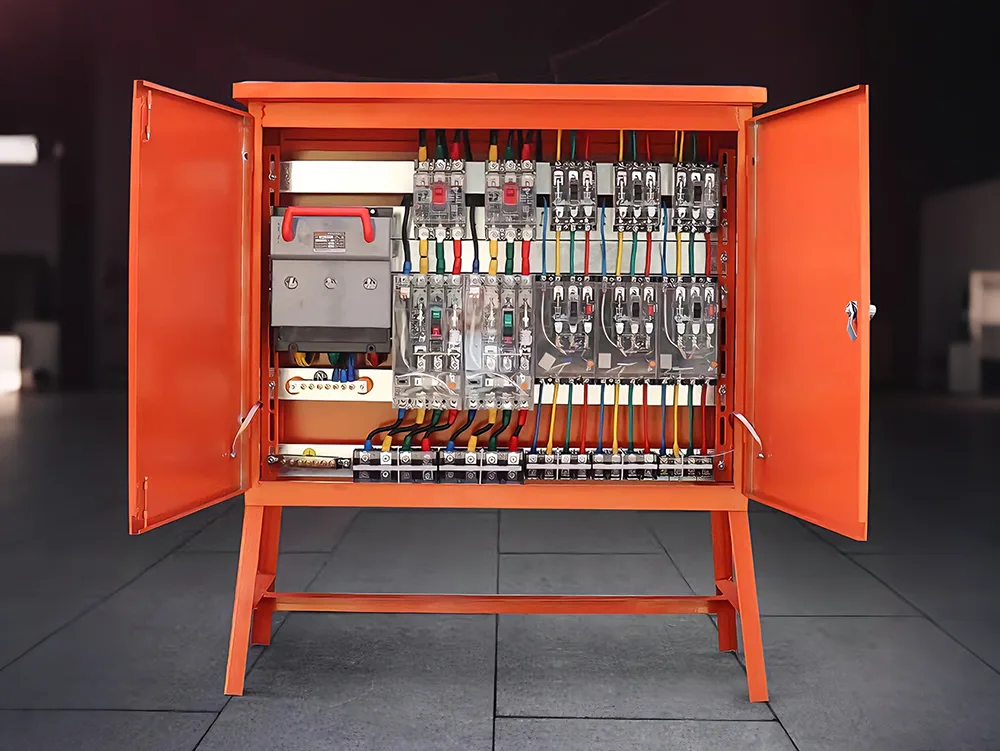

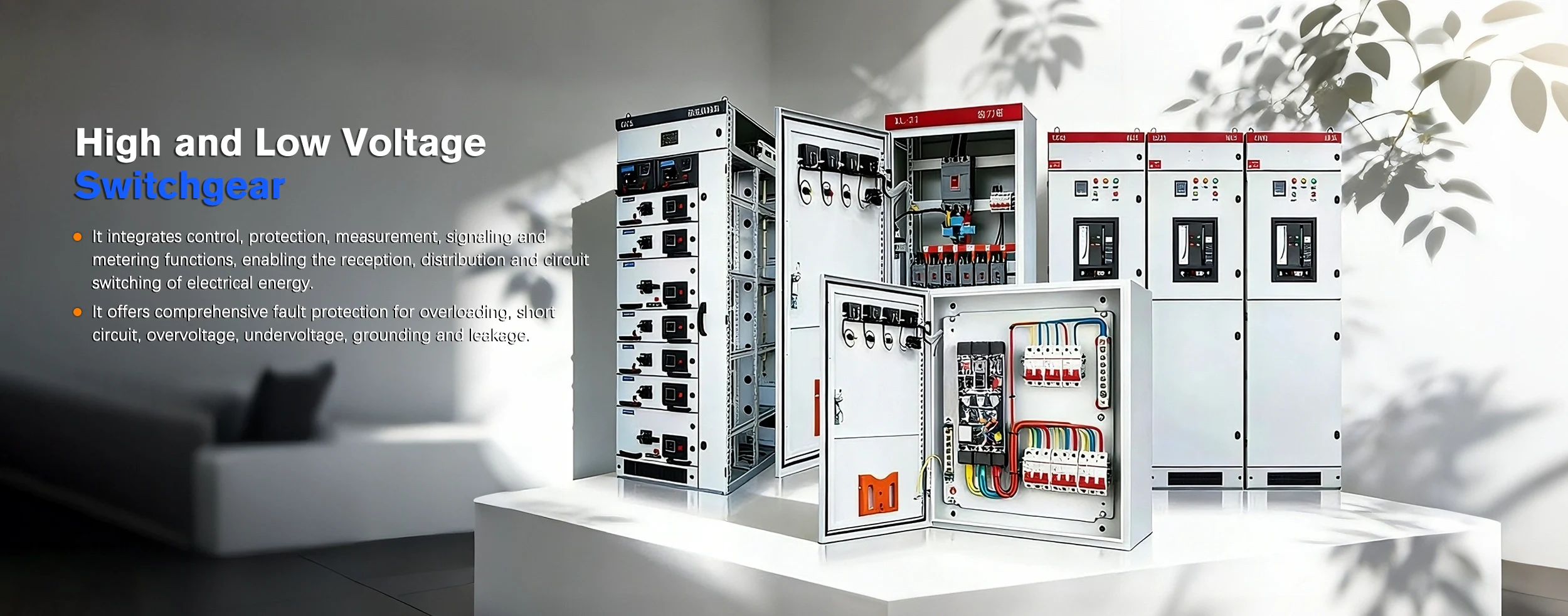

Все ще шукаєте надійного виробника та постачальника комутаційних пристроїв високої та низької напруги? ВиберітьShangming Electricз Китаю. Ми надаємо професійні продукти та послуги, підтримуємо різні нестандартні запити на налаштування та пропонуємо індивідуальні рішення для ваших конкретних потреб проекту.

Категорії продуктів

1. Високовольтні розподільні пристрої

Ця категорія включає обладнання з номінальною напругою в діапазоні від 3 кВ до 35 кВ і вище. Його основною функцією є прийом і розподіл електричної енергії; крім того, у разі несправності в лінії електропередачі він працює разом із пристроями релейного захисту, щоб швидко перервати струми короткого замикання, що досягають тисяч ампер.

Ключові компоненти:

Автоматичні вимикачі високої напруги (вакуумні або елегазові): служать елементами для гасіння дуги.

Роз’єднувачі (роз’єднувачі): забезпечують видимий фізичний повітряний зазор для забезпечення безпеки під час технічного обслуговування.

Трансформатори струму/напруги: послаблення сигналів високої напруги в сигнали низької напруги для контрольно-вимірювальних цілей.

Типові моделі: KYN28 (металевий висувний тип), XGN (фіксований кільцевий головний блок).

2. Низьковольтні розподільні пристрої

Ця категорія включає обладнання з номінальною напругою 1000 В або менше. Його основною функцією є керування кінцевим розподілом в енергосистемі. Він розподіляє електричну енергію, знижену за допомогою трансформаторів, на різні поверхи, виробничі лінії або силове обладнання.

Ключові компоненти:

Повітряні автоматичні вимикачі (ACB): використовуються для основних вхідних ліній або вихідних ліній великої пропускної здатності.

Автоматичні вимикачі в литому корпусі (MCCB): використовуються для захисту розгалужених ланцюгів.

Конденсаторні компенсаційні шафи: використовуються для підвищення коефіцієнта потужності системи та зменшення витрат на електроенергію.

Типові моделі:GGD (фіксований тип), GCK/GCS/MNS (Висувний/Висувний тип).

Серії високої та низької напруги: порівняння

Сценарії застосування

Наші високовольтні та низьковольтні комутаційні пристрої знаходять широке застосування і часто можуть бути розгорнуті одночасно в одній установці для виконання різних функцій. Ви можете налаштувати комплексне рішення відповідно до ваших конкретних вимог.

Поширені несправності та способи усунення несправностей

Shangming є професійним виробником, який надає комплексні послуги післяпродажної технічної підтримки. Крім того, супроводжуючи поставку нашої продукції, ми надаємо повний комплект перевірочної документації, а також інструкції з експлуатації та технічного обслуговування. Нижче ми склали список поширених проблем.

1. Поширені проблеми з високовольтними розподільними пристроями

Симптом 1: частковий розряд і шипіння

Причини: потрапляння вологи в елементи ізоляції; поверхневе накопичення пилу, що призводить до повзучого розряду; або коронний розряд, викликаний задирками в місцях підключення шин.

рішення:

1. Контроль навколишнього середовища: переконайтеся, що блоки обігріву та осушення всередині шафи функціонують належним чином.

2. Очищення без напруги: протріть ізолятори та втулки безводним спиртом.

3. Ультразвукове виявлення: використовуйте детектор часткового розряду під час роботи, щоб визначити точне місце розташування джерела розряду.

Симптом 2: Високовольтний автоматичний вимикач не вмикається або не відкривається

Причини: пошкоджений двигун накопичувача енергії; згоріла схема управління (котушки замикання/розмикання); або механічне заїдання зв'язку через висохлу мастило.

рішення:

Перевірка вторинного ланцюга: виміряйте опір котушок замикання та розмикання та переконайтеся, що напруга допоміжного джерела живлення знаходиться в межах нормального діапазону.

Механічне змащення: повторно нанесіть спеціальну низькотемпературну мастило на компоненти механічної трансмісії.

2. Поширені проблеми з низьковольтними розподільними пристроями

Симптом 1: аномальне підвищення температури повітряних автоматичних вимикачів (ACB)

Причини: недостатній контактний тиск або окислення на первинних вставних контактах; ослаблені болти збірної шини.

рішення:

Контроль температури: використовуйте інфрачервоний тепловізор для сканування контактів і точок підключення.

Технічне обслуговування контактів: вимкніть систему, вийміть ACB, очистіть усі шари окислення на контактах і нанесіть мастило для електричних контактів.

Симптом 2: вибухання або розрив конденсаторів у шафах компенсації реактивної потужності

Причини: надмірний вміст гармонік у системі; або перегрів, спричинений частими перемиканнями конденсаторів.

рішення:

Заміна конденсатора: Негайно замінюйте будь-які здуті конденсатори, щоб запобігти витоку електроліту, який може призвести до короткого замикання.

Встановлення послідовних реакторів: встановіть послідовні реактори в схемі компенсації для придушення гармонік.

3. Загальні недоліки

Симптом: конденсація — характеризується утворенням крапель води на внутрішніх стінках шафи та слідами спалаху, видимими на поверхнях ізоляційних компонентів.

рішення:

Герметизація: Отвори для вводу кабелю в нижній частині шафи повинні бути повністю герметизовані за допомогою вогнезахисної шпаклівки, щоб запобігти проникненню вологи з кабельної траншеї.

Інтелектуальне оновлення: установіть автоматизовану систему моніторингу температури та вологості в поєднанні з осушувачем конденсату, щоб замінити традиційні опалювальні панелі.
