Фотоелектричний комбайнер Box

Shangming є високоякісним виробником фотоелектричних блоків з Китаю. У нас є власна фабрика з понад 5 виробничими лініями, і продукти стандартних специфікацій легко доступні для покупки зі швидкою доставкою. Налаштування також є нашою сильною стороною; зв’яжіться з нами, щоб обговорити рішення та отримати безкоштовну пропозицію.

Навіщо потрібні фотоелектричні комбайнери?

У середньо- та великомасштабній фотоелектричній електростанції зазвичай є сотні або навіть тисячі сонячних панелей. Якби кожна панель була підключена безпосередньо до інвертора, це спричинило б багато проблем. По-перше, проводка буде безладною, що значно ускладнить будівництво, а споживання великої кількості кабелю постійного струму значно збільшить витрати.

Одночасно збільшаться втрати, а передача малих струмів на великі відстані призведе до значних падінь напруги. Пізніше обслуговування також стане складною проблемою, оскільки буде важко швидко знайти несправні рядки.

Саме тут на допомогу приходять комбайни, які вирішують ці проблеми. Вони діють як транспортний вузол, об’єднуючи невеликі потоки в єдиний вихід.

Склад модуля

Основні функції

Збір струму: блок фотоелектричного суматора централізовано виводить постійний струм від кількох фотоелектричних модулів, зменшуючи кількість кабелів постійного струму та знижуючи складність системи та вартість.

Захист системи: комбайнер забезпечує захист від перевантаження по струму, короткого замикання, зворотного підключення та захист від перенапруги для кожної струни та загального виходу, запобігаючи ескалації несправності.

Безпечна ізоляція: вимикач постійного струму забезпечує швидке відключення під час технічного обслуговування або збоїв, підвищуючи безпеку експлуатації.

Моніторинг роботи: якщо вибрано інтелектуальну модель, можливий моніторинг струму ланцюга, напруги, температури та статусу блискавкозахисту в реальному часі, що полегшує визначення несправності та аналіз продуктивності.

Основні види

Різні типи фотоелектричних (PV) об’єднувальних коробок відрізняються місцем встановлення, рівнем напруги та рівнем інтелекту в системі, що відповідає різним сценаріям застосування.

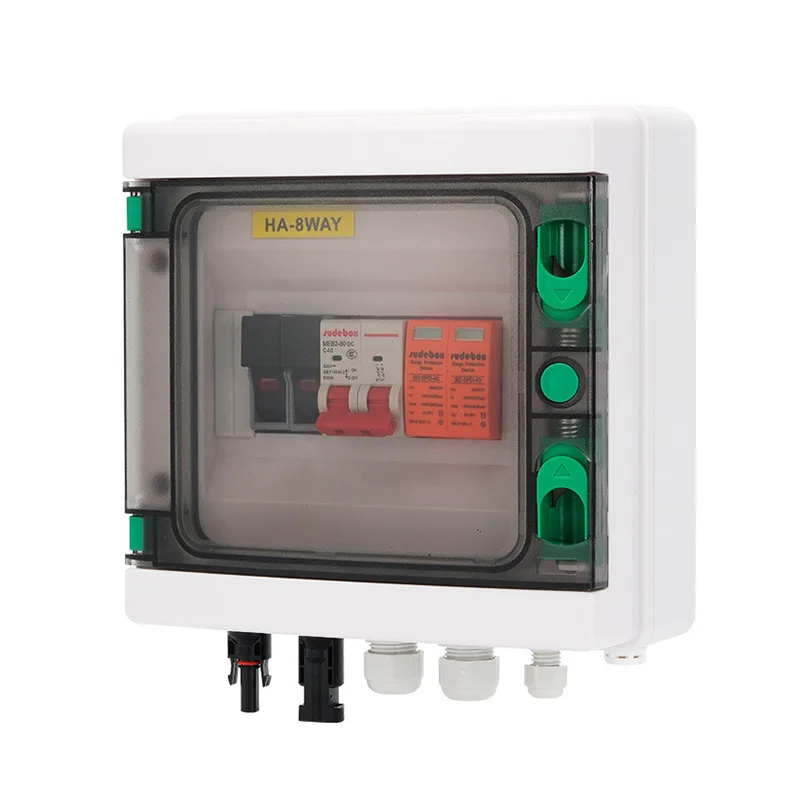

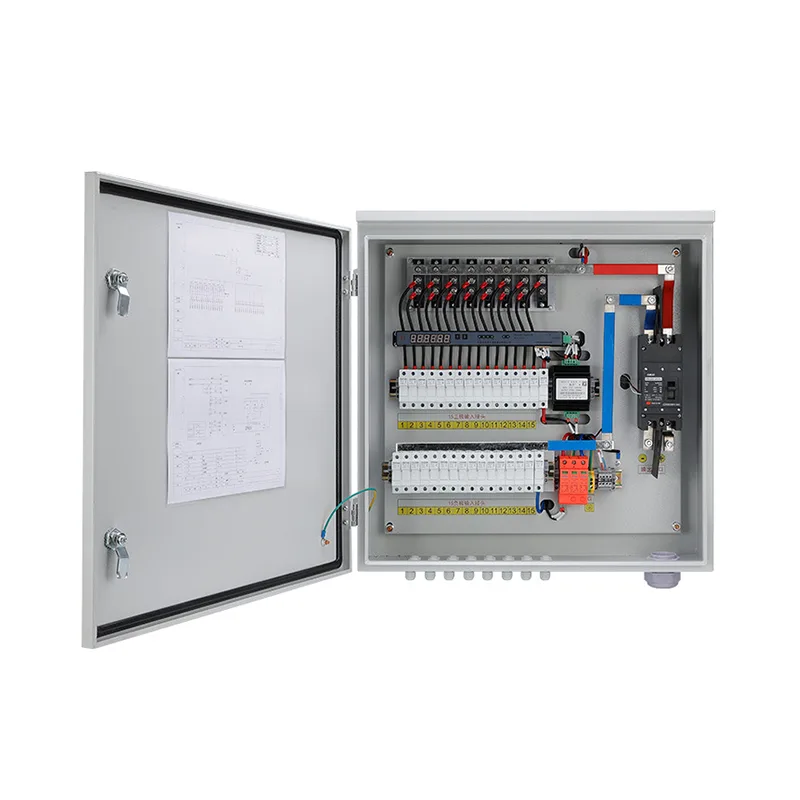

1. Комбайнер постійного струму

Найбільш поширений на фотоелектричних установках, встановлюється між фотоелектричними модулями та інвертором постійного струму.

Функція: поєднує потужність постійного струму від кількох фотоелектричних ліній і виводить її на централізований інвертор.

Основна конфігурація: включає запобіжники постійного струму, автоматичні вимикачі постійного струму та SPD.

Застосовні сценарії: великомасштабні наземні електростанції, централізовані фотоелектричні системи.

2. Комбінатор змінного струму

В основному використовується в системах, що використовують рядкові інвертори. Він встановлюється між вихідною стороною змінного струму інвертора та підвищуючим трансформатором.

Функція: поєднує вихідну потужність змінного струму від кількох струнних інверторів.

Основна конфігурація: автоматичні вимикачі змінного струму, пристрої захисту від перенапруг змінного струму, роз’єднувачі; деякі також можуть включати лічильник енергії.

Застосовні сценарії: комерційні та промислові фотоелектричні установки на даху, наземні електростанції з використанням розподілених інверторів.

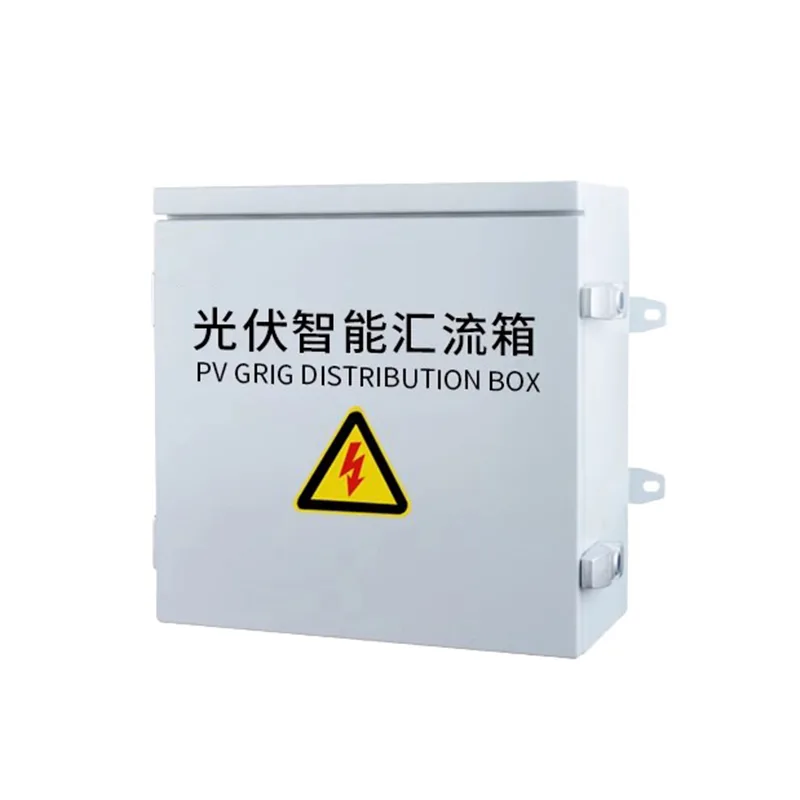

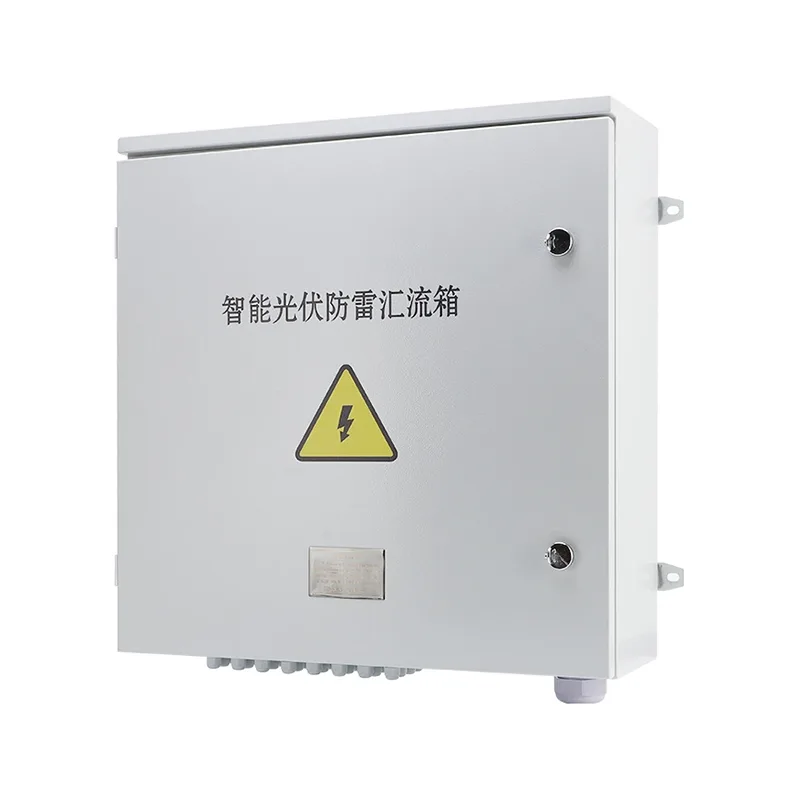

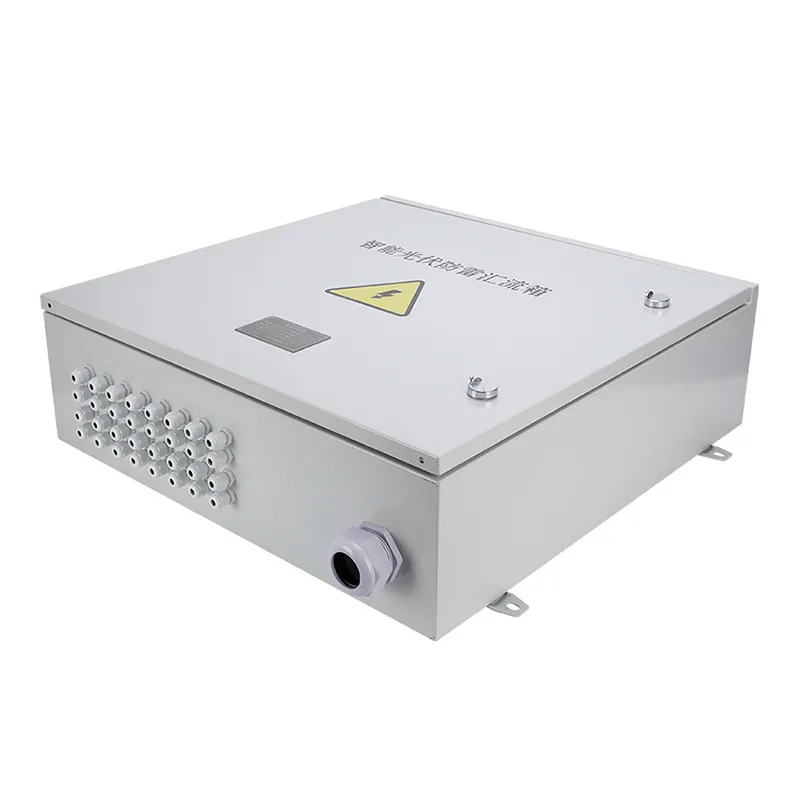

3. Інтелектуальний комбайнер

Цей тип коробки додає модуль моніторингу до основної коробки комбайна і наразі є основним вибором для середніх і великих електростанцій.

Функції: на додаток до об’єднання струму, він може відстежувати струм кожної вхідної лінії, загальну напругу, внутрішню температуру та стан фільтра перенапруги в режимі реального часу.

Технічні переваги: ​​завдяки завантаженню даних обслуговуючий персонал може дистанційно визначати, які сонячні панелі затінені або пошкоджені, що забезпечує точне обслуговування.

Гарантійне та післяпродажне обслуговування

Фабрика Shangming забезпечує гарантію якості, зокрема 1 рік гарантії на індивідуальні продукти та 2 роки гарантії на стандартні продукти. Гарантія поширюється на дефекти матеріалів корпусу, несправності компонентів (за нормального використання) і проблеми виробничого процесу. Пошкодження, спричинені неправильним встановленням, неправильним використанням, стихійними лихами або несанкціонованими модифікаціями, не покриваються.

У разі виникнення післяпродажних проблем ми вирішимо їх відповідно до наступного процесу: повідомте про проблему (надайте фотографії/відео несправності та номер замовлення) → Технічна команда відповість протягом 4 годин → Дистанційна діагностика (безкоштовні інструкції щодо налаштування параметрів або заміни невеликих компонентів; безкоштовна заміна деталей протягом гарантійного періоду) → Якщо проблему не вдасться вирішити, буде організовано інженера для обробки на місці або продукт буде повернено. ремонт/заміна (витрати протягом гарантійного терміну покриваються нами); у надзвичайних ситуаціях спочатку можуть бути надані замінні продукти, щоб мінімізувати втрати клієнтів.
