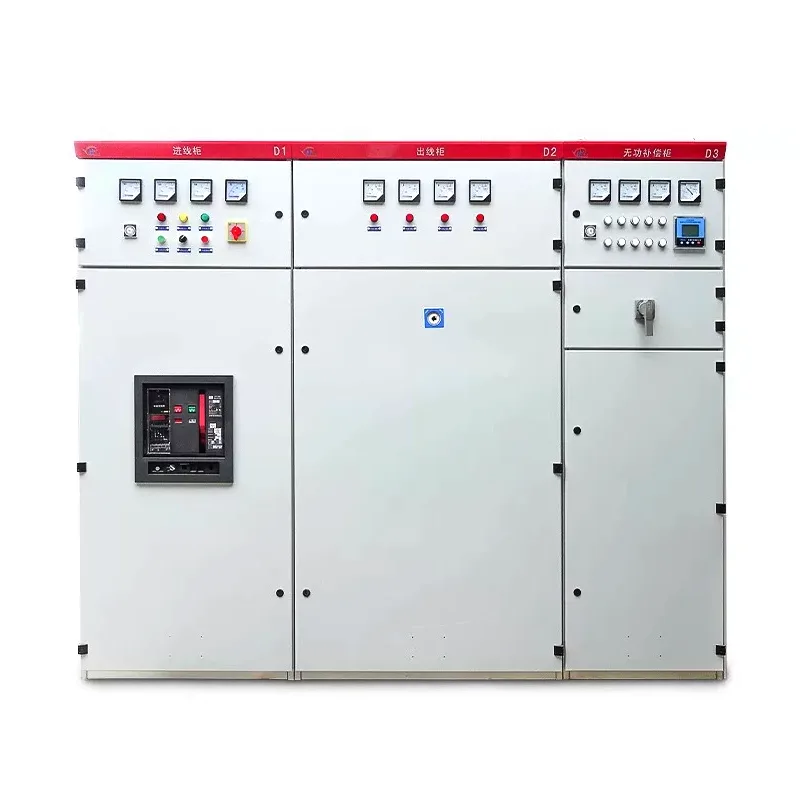

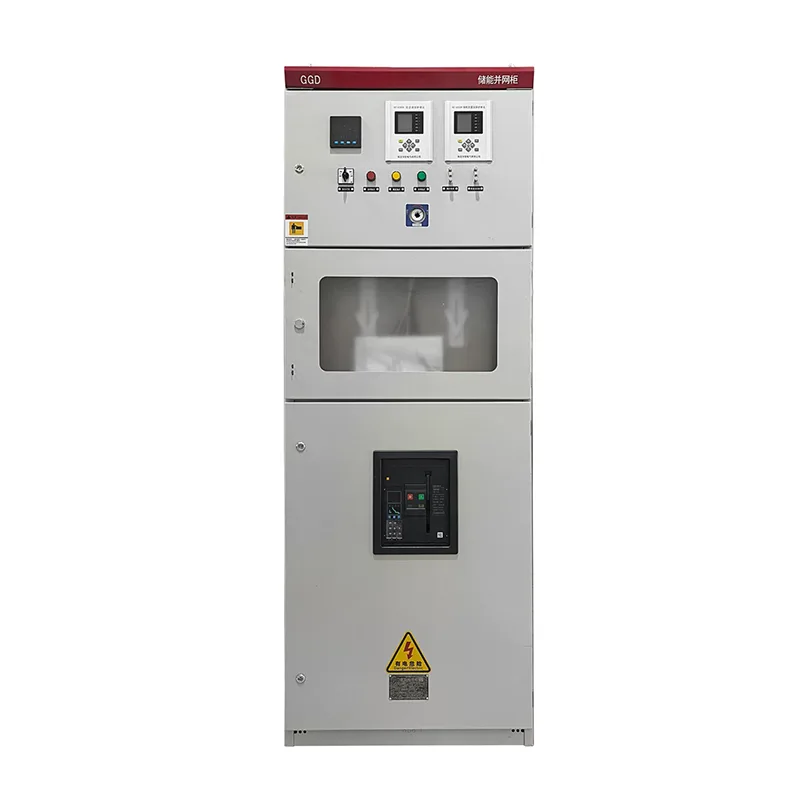

Низьковольтні розподільні пристрої змінного струму GGD

Розподільний пристрій низької напруги змінного струму GGD - це повний розподільний блок низької напруги, який широко використовується. Він може похвалитися високою надійністю, простотою встановлення та обслуговування, а також конкурентоспроможною ціною, що допомагає вам заощадити. Виберіть Shangming як свого постачальника з упевненістю та отримайте безтурботне комплексне обслуговування.

Що таке низьковольтний розподільний пристрій змінного струму GGD?

Низьковольтний розподільний пристрій змінного струму GGD є зрілим і широко використовуваним розподільним пристроєм низької напруги змінного струму, який часто використовується як основне або допоміжне розподільче обладнання в системах розподілу електроенергії. Це також продукт, який Shangming може поставляти оптом.

GGD є поширеною та зрілою моделлю низьковольтного розподільного пристрою. «Низька напруга» вказує на те, що цей продукт використовується для розподілу електроенергії низької напруги, наприклад змінного струму 380 В/400 В. Він об’єднує автоматичні вимикачі, шини, компоненти захисту та керування для забезпечення безпечної та стабільної роботи системи розподілу електроенергії.

Технічні характеристики

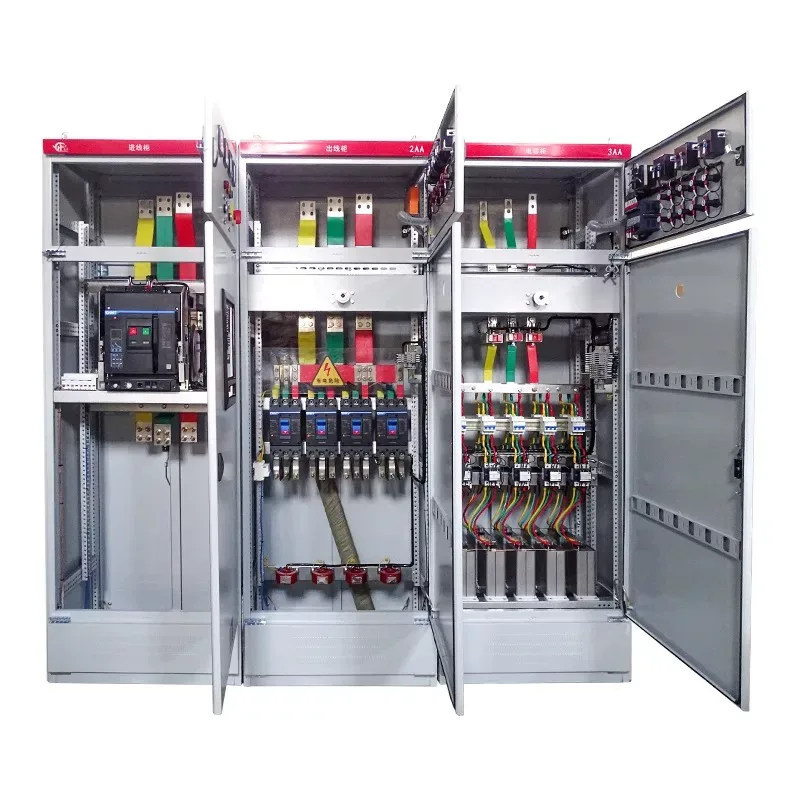

Структура шафи: Низьковольтний розподільний пристрій GGD змінного струму має конструкцію шафи загального призначення, зібрану з використанням холодноформованих сталевих секцій шляхом часткового зварювання. Завдяки цьому виходить шафа з високою жорсткістю та несучою здатністю.

Модульна конструкція: Компоненти рами шафи та спеціалізовані аксесуари постачаються в центрі зі сталевих секцій, що забезпечує високу точність і якість шафи.

Система розсіювання тепла: Шафа має різну кількість вентиляційних отворів у верхній і нижній частині. Коли електричні компоненти всередині виробляють тепло, гаряче повітря піднімається вгору та виходить через верхні щілини, а холодне повітря поповнюється через нижні щілини, утворюючи природний повітряний потік.

Ступінь захисту: стандартна конфігурація зазвичай IP30. IP40 можна налаштувати відповідно до екологічних вимог. Будь ласка, зв'яжіться з Shangming для отримання деталей; наша технічна команда проведе попередній аналіз.

Чому варто вибрати низьковольтні розподільні пристрої змінного струму GGD?

Економічність: у порівнянні з висувними розподільними пристроями низьковольтні розподільні пристрої GGD змінного струму мають простішу конструкцію, усуваючи складні механізми блокування ящиків і дорогі з’єднувачі, що призводить до зниження вартості на 30%-50%. Крім того, його компоненти дуже універсальні, а запасні частини легко доступні.

Інтуїтивно зрозуміле управління та технічне обслуговування: фіксована структура GGD робить усі точки підключення та проводки видимими, що полегшує перевірки. Порівняно з потенційними ризиками поганого контакту роз’єму або дуги в розподільних пристроях висувного типу, фіксовані болтові з’єднання забезпечують більш високу надійність протягом тривалої експлуатації.

Висока відключаюча здатність: номінальний струм відключення при короткому замиканні до 50 кА.

Хороша динамічна та термічна стабільність: цей розподільний пристрій може витримувати механічні навантаження та термічні удари, спричинені струмами короткого замикання.

Сценарії застосування

Висока економічна ефективність і зріла технологія GGD AC Low Voltage Switchgear є причинами, чому багато клієнтів обирають їх. Серед проектів, з якими ми найчастіше співпрацюємо:

Підстанції та електростанції: GGD можна використовувати для перетворення електроенергії в системах живлення змінного струму 50 Гц з номінальною робочою напругою 380 В.

Промислові підприємства: відповідають за керування, розподіл електроенергії та освітлення великих двигунів.

Будівлі: Головні розподільні приміщення в комерційних комплексах і житлових районах.

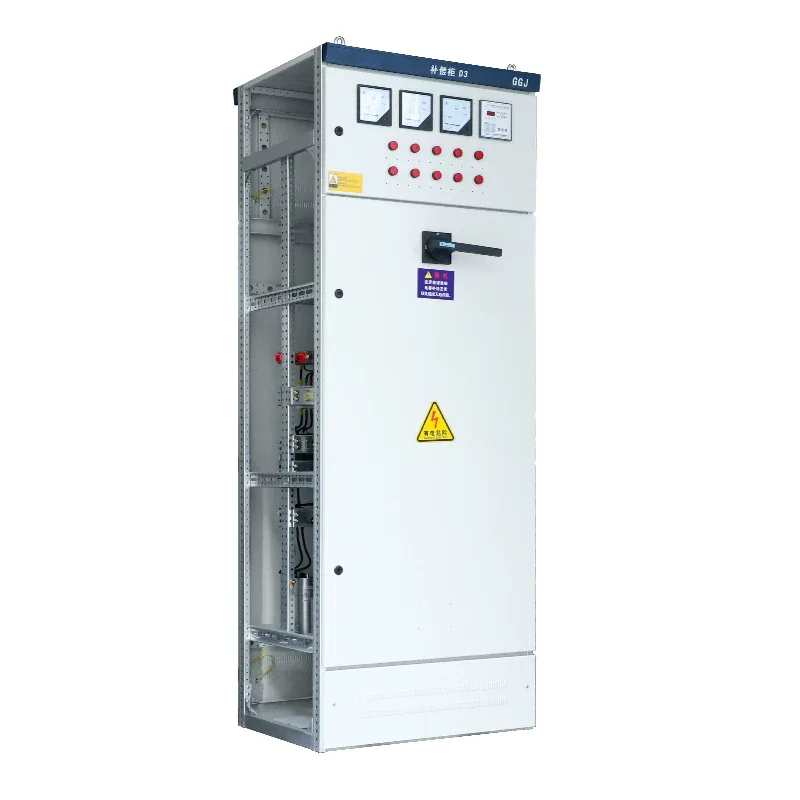

Конденсаторна компенсація: зазвичай використовується для компенсації реактивної потужності в енергосистемах, наприклад, у шафах компенсації типу GGD.

Інформація про замовлення

Якщо ви впевнені, що вам потрібно замовити шафи GGD, негайно зв’яжіться з Shangming і надайте таку інформацію:

Основна електрична схема (один контур): нам потрібно визначити розташування внутрішніх автоматичних вимикачів і збірних шин.

Схема допоміжного кола (другий контур): логіка керування, світлові індикатори та вимоги до приладів.

Список компонентів: чи вказуєте ви певну марку автоматичного вимикача, наприклад Schneider, ABB, Chint тощо.

Колір корпусу: за замовчуванням світло-сірий (RAL 7035), налаштовується.

FAQ

Q: Автоматичний вимикач якого розміру можна встановити в шафі GGD?

A: Шафи GGD мають дуже високу несучу здатність. Основна вхідна лінія може вміщувати універсальні автоматичні вимикачі до 3150А або навіть 4000А. Вихідні лінії можна гнучко розташувати за допомогою автоматичних вимикачів у литому корпусі відповідно до вимог.

Примітка. Під час налаштування вам потрібно вказати специфікації шини з нами, щоб переконатися, що площа поперечного перерізу мідної шини відповідає вимогам до підвищення температури для номінального струму.

З: Наскільки ефективно ця шафа запобігає пилу та вологи?

A: Стандартна шафа GGD має ступінь захисту IP30.

На запилених фабриках або вологих підвалах рейтинг можна підвищити до IP40, додавши ущільнювальні стрічки та захисні панелі.

Однак, оскільки він покладається на природні вентиляційні канали, надмірно високий рейтинг IP вплине на розсіювання тепла; необхідно знайти баланс між захистом і тепловіддачею.

Q: шини всередині шафи GGD прокладені горизонтально чи вертикально?

A: У шафах GGD зазвичай використовується горизонтальне розташування шин у верхній частині.

Таке розташування не тільки підвищує динамічну стійкість шаф, але й полегшує горизонтальне з’єднання кількох шаф GGD.
