Китайський виробник корпусів розподільної коробки

Шанмінє надійним виробником і постачальником корпусів розподільних коробок. Завдяки нашому великому досвіду ми пропонуємо продукцію з різноманітних матеріалів і специфікацій, а також можемо надати індивідуальні рішення, адаптовані до ваших конкретних потреб.

Ключові характеристики

1. Фізичний захист: Забезпечує захист від пилу, води та проникнення сторонніх предметів, одночасно запобігаючи випадковому контакту між персоналом і струмопровідними компонентами.

2. Безпека ізоляції: ізолює обладнання високої напруги та сильного струму від робочого середовища, тим самим зменшуючи ризики ураження електричним струмом і пожежі.

3. Платформа для монтажу компонентів: Корпус розподільної коробки має DIN-рейки, монтажні кронштейни та попередньо просвердлені отвори для полегшення стандартизованого встановлення таких компонентів, як автоматичні вимикачі та лічильники електроенергії.

4. Електромагнітне екранування: мінімізує вплив зовнішніх електромагнітних перешкод на внутрішню схему керування.

5. Екологічна адаптованість: Завдяки використанню різних матеріалів і ступеню захисту корпус підходить для широкого діапазону середовищ, включаючи внутрішні, зовнішні та промислові умови.

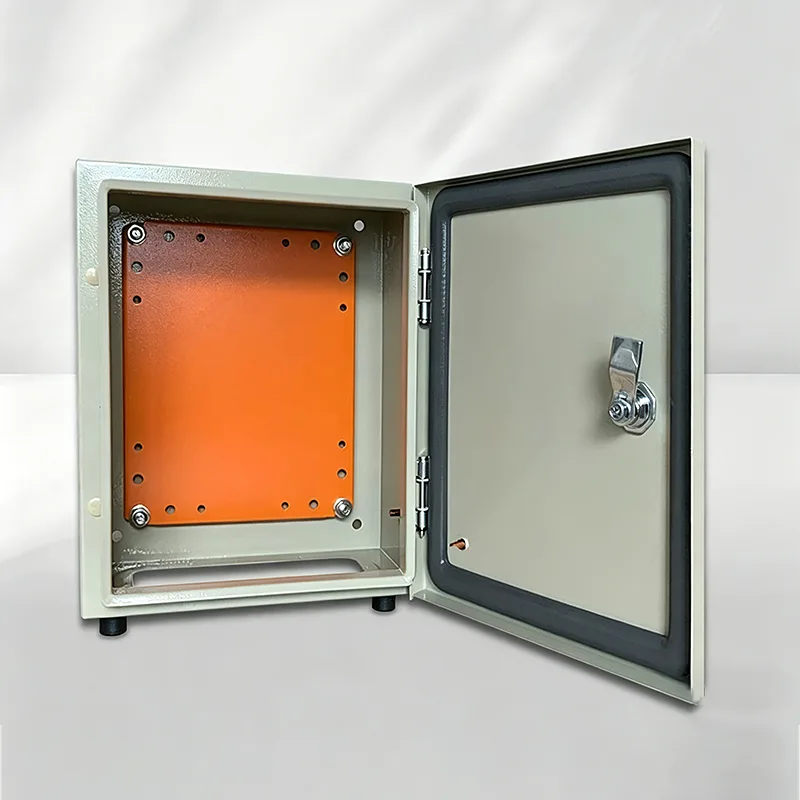

Структурні компоненти

Двері шафи: доступні варіанти прозорих і суцільних дверей; спеціальні конфігурації доступні в Shangming.

Монтажна пластина: металева пластина, яка використовується для внутрішнього кріплення компонентів; він знімається, щоб полегшити монтаж поза шафою.

Нокаути: Попередньо пробиті порти для вводу кабелів, призначені для розміщення кабелів різного діаметру.

Ущільнювальна прокладка: Високоеластична прокладка, що вкриває периметр дверної панелі, слугуючи критичним елементом для забезпечення зазначеного рівня захисту IP.

Болт заземлення: Важливо для забезпечення надійного заземлення металевого корпусу, що запобігає потраплянню електричного струму на корпус.

Сценарії застосування

I. Побудова низьковольтних систем розподілу електроенергії

Наші корпуси розподільних коробок служать розподільними коробками для комерційних будівель, житлових поверхів і розподілу електроенергії в громадських місцях.

Вони діють як монтажні платформи для таких компонентів, як автоматичні вимикачі та пристрої захисного відключення, сприяючи стандартизованій проводці та захисту безпеки, одночасно підвищуючи загальну акуратність і безпеку системи розподілу електроенергії.

II. Промислове обладнання та автоматизація управління

Вони функціонують як блоки керування для машин, шафи керування для автоматизованих виробничих ліній і корпуси для систем керування ПЛК.

Всередині вони містять такі компоненти, як контактори, реле та модулі керування, захищаючи це електричне обладнання від забруднення пилом і маслом, одночасно полегшуючи інтеграцію та обслуговування обладнання.

III. Зовнішній розподіл електроенергії та інженерні проекти

Вони служать тимчасовими зовнішніми електрощитами, блоками розподілу електроенергії для будівельних майданчиків і блоками керування освітленням доріг.

Якщо вам потрібен індивідуальний продукт для цих застосувань, ми рекомендуємо вибрати високий рівень захисту (наприклад, IP54 / IP65), щоб забезпечити захист від води, пилу та дощу.

IV. Фотоелектричні та нові енергетичні системи

Шанмін пропонує корпуси дляФотоелектричні комбайнери, фотоелектричні шафи з мережевим зв’язком і блоки керування для систем накопичення енергії.

Будучи основним корпусом для нового енергетичного обладнання, ці корпуси забезпечують захист, ізоляцію та простір для монтажу, підтримуючи вимоги для тривалої роботи поза приміщенням.

V. Комунікації та інфраструктура

Ви можете зв’язатися з нами, щоб налаштувати блоки керування для комунікаційного обладнання, розподільні коробки для систем низької напруги, блоки живлення для систем відеоспостереження тощо.

Це забезпечує захист комунікаційного силового обладнання, запобігає зовнішнім перешкодам і впливу навколишнього середовища, а також підвищує загальну стабільність системи.

Які фактори слід враховувати при виборі корпусу розподільної коробки?

1. Розміри та технічні характеристики

Роблячи вибір, ми не рекомендуємо обирати корпус, який просто точно відповідає компонентам. Площа, зайнята внутрішніми компонентами, не повинна перевищувати 80% площі базової плити. Решта 20% простору зарезервовано для проводки, розсіювання тепла та можливого майбутнього розширення; тому ви завжди повинні передбачити деякий запас у своєму виборі.

Що стосується глибини, ви повинні врахувати загальну глибину автоматичних вимикачів (включно з їхніми ручками керування), дротяних каналів і самих дверей корпусу. Це особливо критично для сильних вимикачів у литому корпусі, які мають значні вимоги до глибини; неврахування цього може перешкодити належному зачиненню дверей.

2. Рівень захисту (код IP)

Будь ласка, виберіть відповідний рівень захисту залежно від серйозності середовища встановлення:

Внутрішні офіси/коридори: IP30 – IP40 достатньо.

Промислові майстерні: IP54 рекомендується для забезпечення захисту від пилу та бризок води.

На відкритому повітрі/фотоелектричні системи: IP65 або вище є обов’язковим, а дверні шви повинні мати суцільну вбудовану ущільнювальну прокладку.

3. Матеріал і стійкість до корозії

Холоднокатана сталь: найбільш універсальний варіант, який підходить для більшості сухих внутрішніх середовищ.

Нержавіюча сталь (304/316): підходить для фармацевтичної, харчової промисловості та прибережних середовищ із сильним впливом соляних бризок. Нержавіюча сталь 316 має кращу стійкість до корозії порівняно з 304.

4. Тепловий менеджмент

Управління теплом часто забувають про аспект потужних розподільних коробок. Ми рекомендуємо зробити свій вибір на основі таких сценаріїв:

Пасивне охолодження: якщо тепло, що виділяється всередині корпусу, мінімальне, підходить повністю герметичний корпус.

Активне охолодження: якщо корпус містить такі компоненти, як частотно-регулювальні приводи (VFD), пристрої плавного пуску або сильнострумові контактори, ви повинні вибрати корпус, обладнаний вентиляційними жалюзі. У деяких випадках вам навіть може знадобитися вибрати модель із попередньо просвердленими монтажними отворами для осьового вентилятора охолодження.

Захист від сонячного світла: для зовнішніх корпусів ми рекомендуємо конструкцію з подвійним дахом, щоб запобігти прямому сонячному світлу від різкого підвищення внутрішньої температури.

5. Простота встановлення та експлуатації

Напрямок відкривання дверей: визначте, що двері, що відкриваються ліворуч чи праворуч, зручніші, враховуючи доступний простір на місці встановлення. Деякі висококласні корпуси Shangming мають поворотні двері (можна налаштувати для відкривання зліва або справа).

Вхід/вихід кабелю: перевірте, чи будуть кабелі входити та виходити з верхньої чи нижньої частини корпусу. Ми рекомендуємо вибрати корпус, оснащений знімною фланцевою пластиною; свердління отворів для введення кабелю у фланцеву пластину пропонує більшу гнучкість і забезпечує чудову герметичність порівняно з свердлінням безпосередньо в корпусі корпусу.

Тип замка: стандартний промисловий трикутний замок, запірний замок із ключем або протипожежний кулачковий замок.
