Компактний багатоконтурний розподільний корпус

Shangming є професійним виробником компактних багатоконтурних розподільних коробок, пропонуючи прямі продажі на заводі та надаючи індивідуальні рішення та комплексне післяпродажне обслуговування. Цей продукт підходить для середовищ з обмеженим простором для встановлення, завдяки компактному розміру та високому щільному внутрішньому розташуванню ланцюгів, що забезпечує безпечний багатоконтурний розподіл електроенергії в обмежених приміщеннях і усуває потребу в кількох зовнішніх одноконтурних коробках.

Основні переваги

Якщо вам потрібен мініатюрний, модульний та інтелектуальний розподіл електроенергії для вашого проекту, компактні багатоконтурні розподільні коробки більше підійдуть, ніж традиційні одноконтурні коробки або великі розподільні шафи.

1. Економія місця

Компактні розподільні коробки мають тонку конструкцію зі стандартною глибиною лише 70–100 мм, легко вбудовуються в легкі перегородки, задні панелі меблів, корпуси обладнання або вузькі електричні шахти, займаючи мінімальний простір.

У замкнутих просторах висока щільність ланцюга, інтегрована 8–24 мініатюрних автоматичних вимикачів, економить понад 60% місця для установки в порівнянні з розподілом кількох одноконтурних коробок.

За потреби ми можемо налаштувати конфігурації, що підтримують паралельне розширення, дозволяючи горизонтальні комбінації для формування більших блоків розподілу ємності.

2. Безпека

Корпуси розподільної коробки Shangming виготовлені з високоякісного металу, з варіантами з оцинкованої сталі або нержавіючої сталі 304, що ефективно пригнічує поширення вогню.

Кожен контур оснащений незалежним захистом від перевантаження та короткого замикання, що забезпечує точну ізоляцію несправності.

Широкий рівень захисту IP:

Використання в приміщенні: IP20–IP40, захищає від контакту пальців і твердих сторонніх предметів.

Використання на відкритому повітрі або у вологому середовищі: металевий корпус IP54, захищений від пилу та бризок, підходить для ванних кімнат, балконів, ящиків для зовнішнього обладнання тощо.

3. Легке встановлення та обслуговування

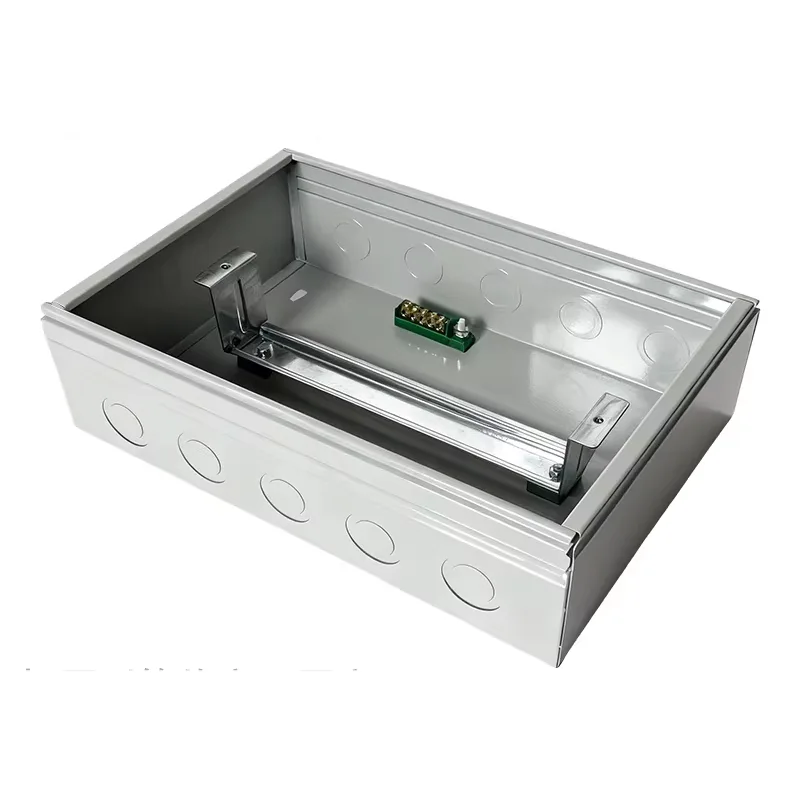

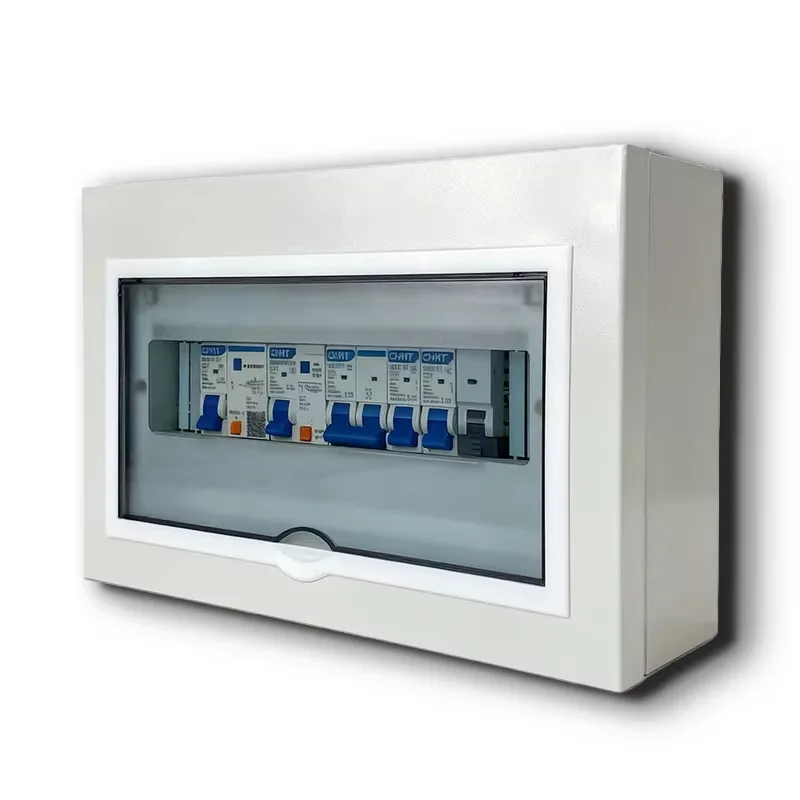

Компактний багатоконтурний розподільний корпус поставляється з попередньо встановленими стандартними DIN-рейками. Ми використовуємо автоматичні вимикачі основних виробників (Schneider Electric, ABB тощо) для прямого монтажу, усуваючи потребу у свердлінні або гвинтах.

Зверху, знизу та ззаду передбачені вибивні отвори Φ20/25 мм для входу та виходу кабелю в різних напрямках, що дозволяє підключати різні шляхи проводки.

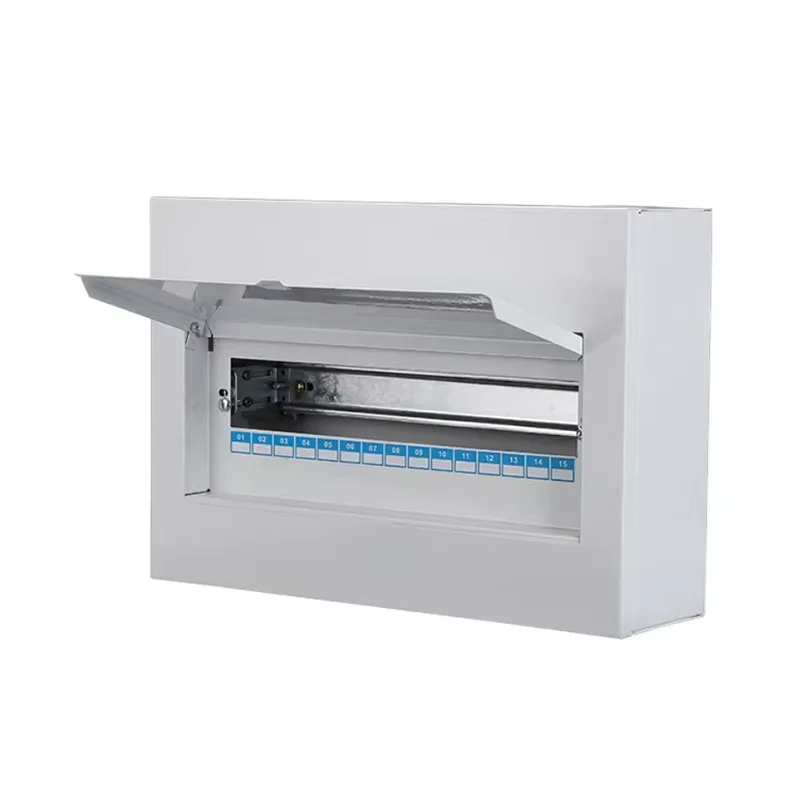

Дверцята мають застібну або шарнірну конструкцію, що дозволяє відкривати їх однією рукою. На внутрішній стороні дверцят або панелі передбачено зони маркування схем, які підтримують друковані або рукописні примітки.

4. Доступна повна настройка

Доступні матеріали: залізо, оцинкований лист, нержавіюча сталь 201, нержавіюча сталь 304.

Підтримка нестандартних розмірів: ми пропонуємо повне налаштування ширини, висоти та глибини відповідно до отворів спеціального обладнання або товщини стін будівлі.

Функціональні модулі: можна попередньо встановити захист від перенапруг, інтелектуальні лічильники, модулі дистанційного керування, USB-роз’єми тощо.

Налаштування зовнішнього вигляду: підтримує кольорове напилення RAL, обробку з матової нержавіючої сталі та шовкотрафаретний друк логотипу, що інтегрується в елітні стилі дизайну інтер’єру.

Як визначити необхідну кількість ланцюгів?

Ви можете зіткнутися з цим питанням під час відбору. Shangming пропонує триетапний метод початкової оцінки.

1. Розділення ланцюгів за функціональною областю

Це найпростіший статистичний метод. Стандартна сучасна конфігурація зазвичай рекомендує відокремити потужні пристрої від загальних електричних ланцюгів:

● Ланцюги освітлення: рекомендується принаймні 1-2 ланцюги, контрольовані за зоною, щоб уникнути короткого замикання в одній зоні, що спричинить темряву в усьому будинку.

● Загальні розетки: розподіляйте відповідно до кількості кімнат, зазвичай один контур на кожні 3-5 кімнат.

● Виділені схеми високої потужності: це дуже важливо. Кондиціонери повітря, водонагрівачі, духовки, посудомийні машини, сушарки тощо з номінальною потужністю ≥1,5 кВт повинні займати незалежний контур.

● Кухня та ванна кімната: через вологе середовище та концентрацію побутових приладів, рекомендується встановити окремий ланцюг захисного відключення (RCD).

2. Обчисліть ширину модуля

Для вимірювання ємності ми використовуємо «Шлях» або «Модуль».

1 модуль = 18 мм (тобто ширина однополюсного автоматичного вимикача MCB).

RCCB/RCBO: зазвичай займає 2 модулі, тобто 36 мм.

Головний вимикач: зазвичай займає 2-4 модулі.

Формула розрахунку: Загальна кількість необхідних модулів = (Кількість однополюсних вимикачів x 1) + (Кількість двополюсних/захисних вимикачів x 2) + (Головний вимикач x 2/4)

3. Принцип резервування 20%.

Ніколи не заповнюйте розподільну коробку повністю; галузевим стандартом є можливість майбутнього розширення. Отже, навіщо залишати кімнату?

Майбутнє розширення: додаючи в майбутньому системи відеоспостереження, системи розумного дому або нові прилади, вам не потрібно буде замінювати всю коробку.

Простір для розсіювання тепла: у компактній багатоконтурній коробці зарезервований простір сприяє конвекції повітря, зменшуючи ризик спрацювання автоматичних вимикачів через перегрів.

Рекомендація: якщо ви розраховуєте, що вам потрібно 10 контурів, виберіть коробку з 12 контурами; якщо ви розраховуєте, що вам потрібно 18 контурів, виберіть коробку з 24 контурами.

Довідкова таблиця типового сценарію

Shangming Electric підтримує ваш точний вибір моделі. Ми пропонуємо:

Безкоштовна консультація щодо схеми схеми: надішліть нам свій список обладнання, і ми порекомендуємо відповідні моделі корпусів.

Кілька модульних комбінацій: стандартні розміри включають 12, 18, 24 і 36 модулів; також підтримується нестандартна настройка.

Попередньо встановлена ​​DIN-рейка + опція автоматичного вимикача: попередньо зібрана відповідно до вашого плану схеми, готова до використання після прибуття.
