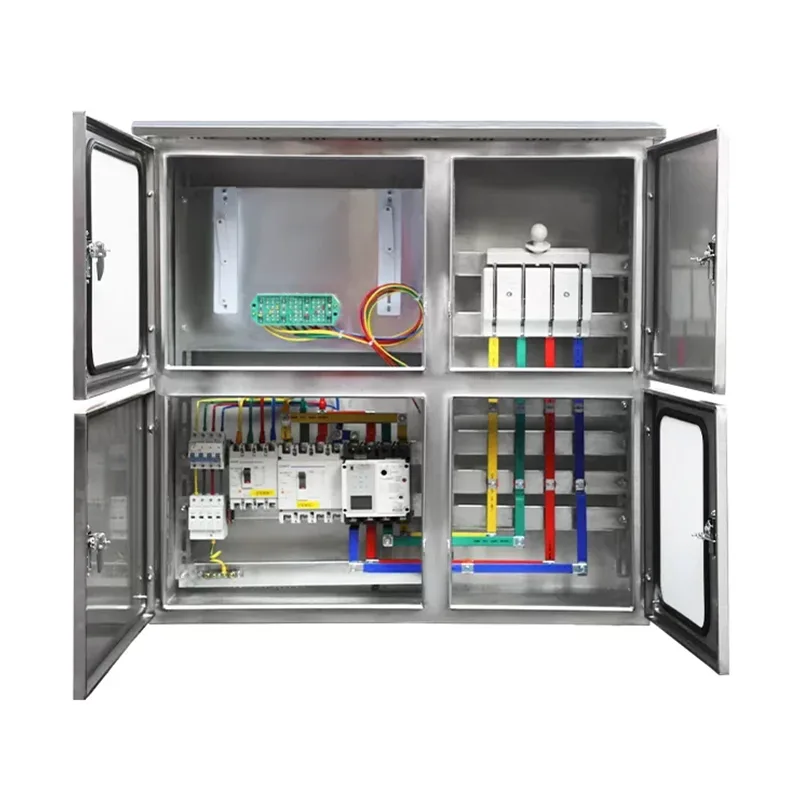

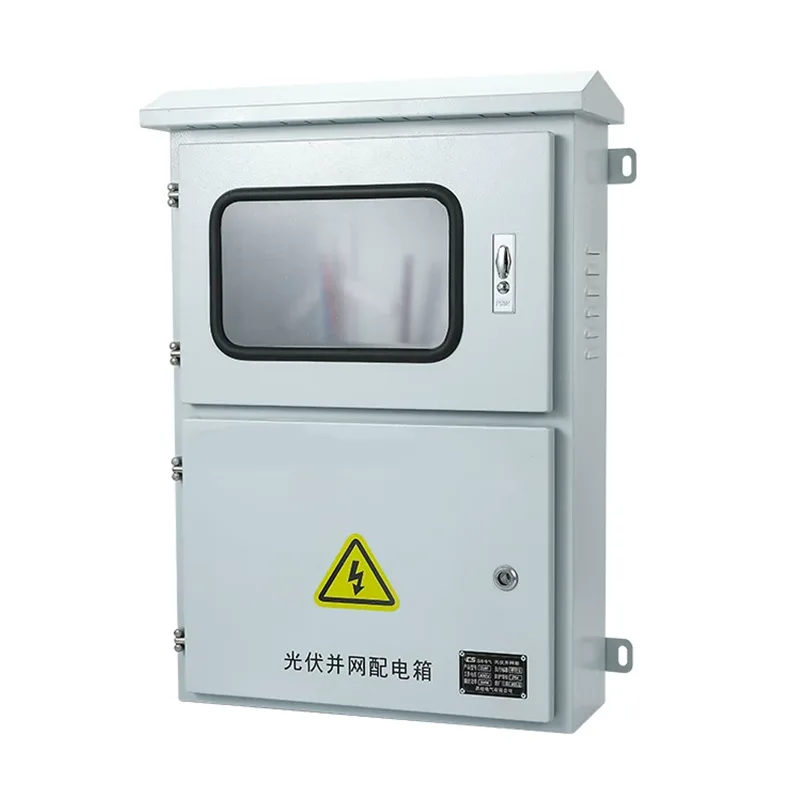

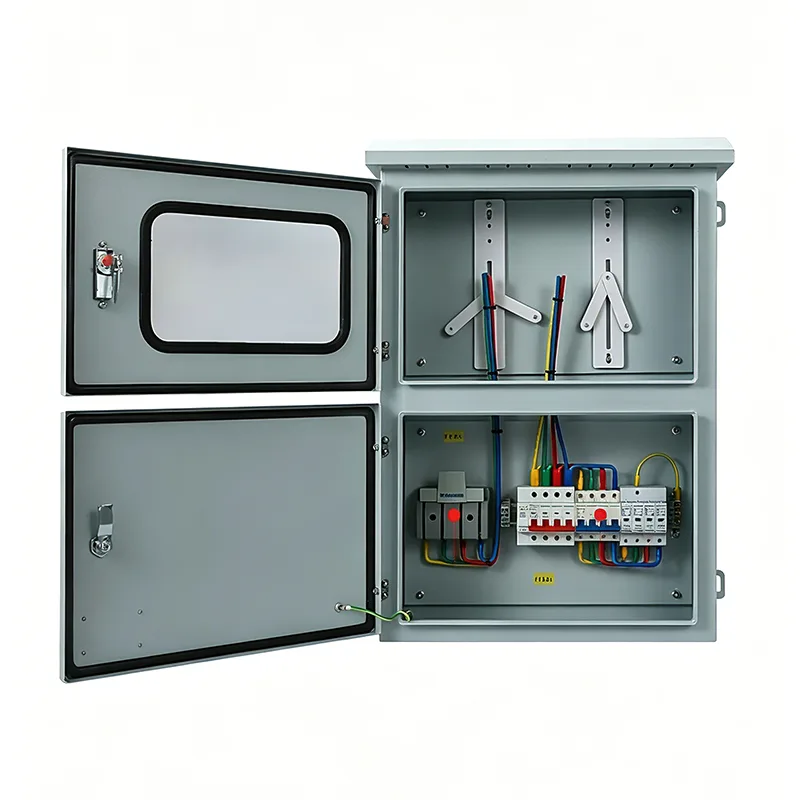

Зовнішня фотоелектрична розподільна коробка, підключена до мережі

Зовнішні фотоелектричні розподільні коробки, підключені до мережі, використовуються між стороною постійного струму фотоелектричної системи виробництва електроенергії та інвертором. Якщо ви хочете налаштувати цей продукт за конкурентоспроможною ціною, ви можете вибрати Shangming, і ми станемо вашим надійним постачальником.

Основні функції

Зовнішня фотоелектрична розподільна коробка, підключена до мережі, поєднує захист, ізоляцію та моніторинг. Ми підтримуємо індивідуальні номери схем, фірмові компоненти та інтелектуальні функції. Щоб отримати конкретні конфігураційні рішення та пропозиції, зв’яжіться з нами.

1. Струнна шина та розподіл струму

Фотоелектричні електростанції складаються з кількох послідовно з’єднаних сонячних панелей. Мережева розподільна коробка служить механізмом збіжно-шунтового захисту.

Конвергентна функція: вона збирає потужність постійного струму з кількох рядків на одну шину для виведення на інвертор, спрощуючи підключення та заощаджуючи витрати на кабель постійного струму.

Шунтовий захист: кожен вхід оснащений незалежним запобіжником постійного струму. Коли коротке замикання відбувається в одній струні, несправність обмежується цією гілкою, не впливаючи на нормальне генерування електроенергії іншими ланцюгами.

2. Захист від блискавки та перенапруги

Оскільки фотоелектричні панелі встановлюються на відкритих дахах або на землі, вони дуже чутливі до ударів блискавки. Захист від перенапруги, вбудований у розподільну коробку, може сприймати миттєву високу напругу в лінії та знімати перенапругу на землю протягом наносекунд.

Він служить першою лінією захисту перед інвертором, запобігаючи індукованим ударам блискавки, які можуть пошкодити електронні компоненти інвертора.

3. Безпечна ізоляція та фізичне відключення

Корпус оснащений високовольтним роздільником постійного струму або автоматичним вимикачем. Якщо потрібне технічне обслуговування інвертора або наступного обладнання, від’єднання розподільної коробки вручну гарантує, що сторона обслуговування повністю знеструмлена, захищаючи безпеку персоналу.

Корпус Shangming, підключений до мережі, є високопродуктивним і надійним, що дозволяє безпечно вимикати струм під час роботи системи, запобігаючи виникненню небезпечної дуги, яка може спричинити пожежу.

4. Захист від зворотної зарядки

Вранці, ввечері або в похмурі дні вихідна напруга різних струн може відрізнятися. Без захисту струни з вищою напругою можуть повертати струм у струни з нижчою напругою.

Доступні додаткові діоди зворотного заряджання, які забезпечують течію струму до інвертора лише в одному напрямку, запобігаючи локальному перегріву або навіть пожежі, викликаній зворотним струмом.

5. Охорона навколишнього середовища та моніторинг стану

Оскільки цей продукт встановлюється поза приміщенням, корпус має клас захисту IP65/IP66, щоб запобігти корозії від дощової води та старінню УФ-променів. Внутрішні прецизійні компоненти надійно працюють протягом усього 25-річного терміну служби електростанції.

Додаткова функція інтелектуального моніторингу відстежує струм, напругу та внутрішню температуру кожної струни в режимі реального часу та негайно подає сигнал у разі аномального вироблення електроенергії.

Чому фотоелектричні розподільні коробки, підключені до мережі, мають бути водонепроникними для використання на вулиці?

Фотоелектричні системи зазвичай встановлюються на дахах будинків або на відкритих полях, а розподільні коробки, підключені до мережі, повинні витримувати наступні серйозні випробування:

Екстремальні коливання температури: температура влітку може досягати понад 70°C, тоді як температура взимку може опускатися до -30°C.

УФ-випромінювання: тривале перебування під відкритим небом сонячного світла вимагає стійкості до УФ-випромінювання; інакше вони схильні до старіння.

Волога та конденсація: вони мають бути захищені від дощу та оснащені вентиляційним клапаном для відведення внутрішнього конденсату та запобігання намокання електричних компонентів.

Таким чином, для нормального використання та уникнення частого обслуговування під час роботи, підтримки стабільної продуктивності та тривалості служби необхідна зовнішня водонепроникна конструкція.

Сценарії застосування та рекомендації щодо конфігурації

Зовнішні фотоелектричні розподільні коробки Shangming, підключені до мережі, можна використовувати в усьому ланцюжку фотоелектричної промисловості, від житлових дахів до великих наземних електростанцій. Ми надамо рекомендації щодо налаштування на основі поширених сценаріїв.

1. Житлові розподілені фотоелектричні системи

Цей тип використання дуже поширений, як правило, встановлюється на дахах або стінах вілл або самостійно побудованих будинків у сільській місцевості. Він збирає кілька фотоелектричних панелей з різних орієнтацій на даху та забезпечує основний захист від блискавки.

Рекомендації щодо конфігурації: коробка повинна мати чистий зовнішній вигляд і невеликі розміри, 1-4 струнних входи і бути оснащена високочутливим моніторингом протипожежного захисту.

2. Промислові та комерційні електростанції на даху

У цьому випадку мережева коробка встановлюється на плоских дахах заводських цехів, логістичних складів або великих торгових центрів. Для потужностей з виробництва електроенергії середнього розміру він попередньо об’єднує десятки фотоелектричних струн перед тим, як вони потраплять у струнний інвертор.

Рекомендації щодо конфігурації: коробка має високу корозійну стійкість, 8-16 входів рядків і зазвичай містить інтелектуальний модуль зв’язку, щоб полегшити обслуговуючому персоналу можливість переглядати струм кожної гілки в кімнаті моніторингу.

3. Великомасштабні наземні електростанції та сонячні пустелі

Ящики для збирання, розміщені в пустелях, горах або на великих відкритих просторах, називають комбайнерами. Будучи основними суматорними пристроями, вони збирають струм від тисяч сонячних панелей і передають його на централізований інвертор.

Рекомендація щодо конфігурації: IP66, призначений для високовольтних систем 1500 В, оснащений антиреверсними діодами та функціями точного моніторингу струни, а також має активні охолоджувальні/дихальні клапани.

4. Сценарії використання сонячної енергії + транскордонного застосування

Сонячні навіси для автомобілів: забезпечують енергією зарядні станції для електромобілів. Розподільна коробка встановлена ​​на стовпах навісу для автомобіля, щоб захистити зарядні станції нижче за течією від сонячних перепадів.

Додаткові сонячні системи для сільського господарства та рибальства: встановлюються на кронштейнах над сільськогосподарськими угіддями або рибними ставками. Існують особливі вимоги до вологостійкості та стійкості до кислотної/лужної корозії; рекомендується нержавіюча сталь.

Чому обирають нас?

Shangming походить з Yueqing, Веньчжоу, Китай, регіону, відомого як «Електрична столиця Китаю». Використовуючи добре розвинений промисловий ланцюг кластера електротехнічної промисловості Yueqing, ми створили сувору та ефективну систему контролю виробництва та якості. Наш портфель продуктів охоплює понад 200 серій і понад 6000 моделей, що відповідають основним світовим електричним стандартам.

Вибір нашого інтелектуального повного комплекту обладнання включає функції зондування Інтернету речей і віддаленого моніторингу, що дозволяє контролювати такі параметри, як температура, вологість і струм у реальному часі. Це забезпечує стабільну роботу та безпечне живлення.
