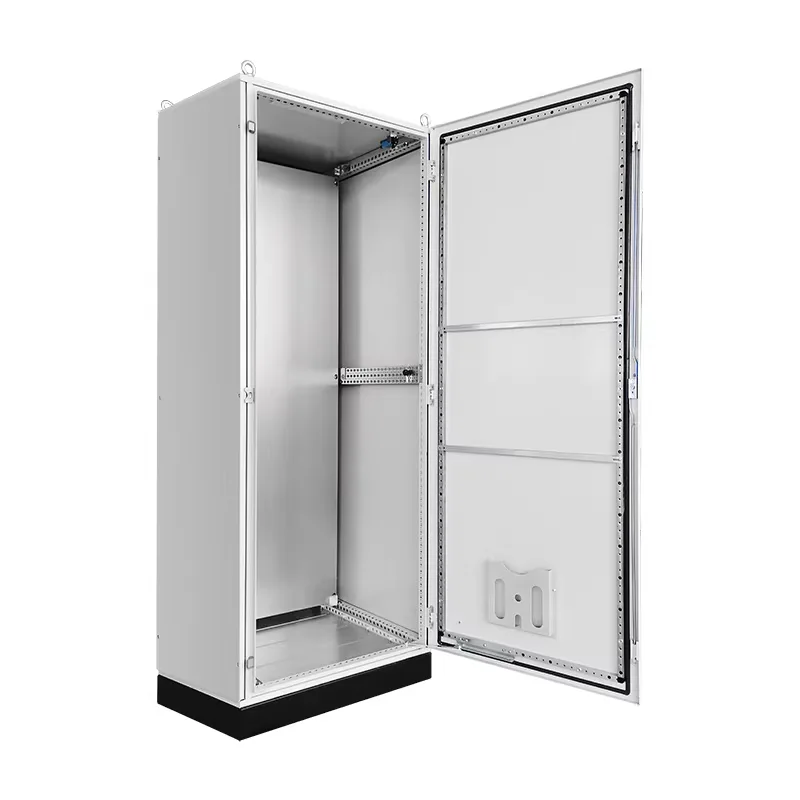

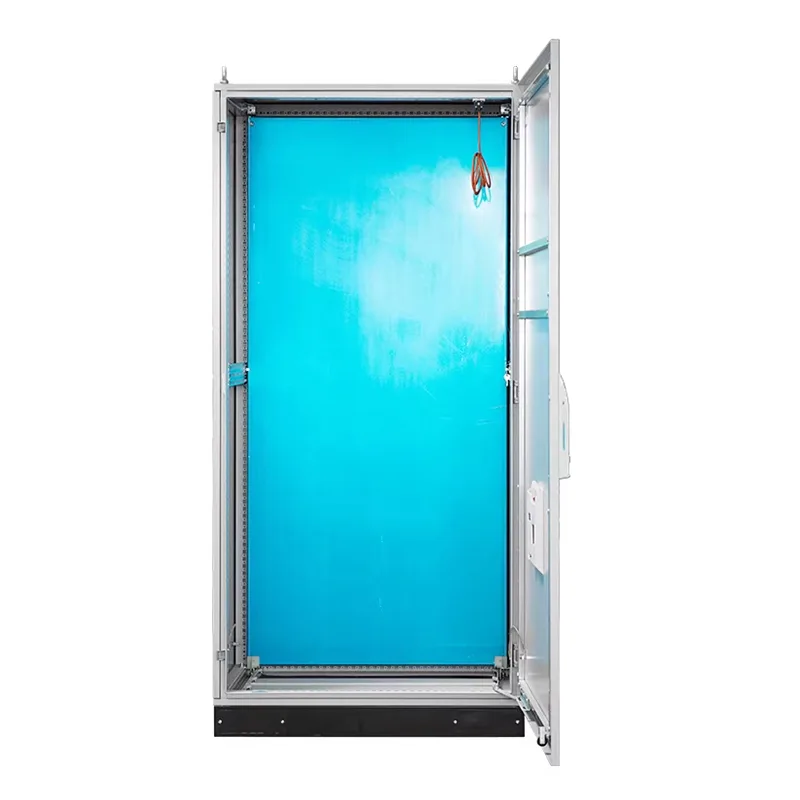

Комбінована розподільна шафа PS

Shangming є китайським виробником комбінованих розподільних шаф PS, що пропонує високоякісні та високопродуктивні продукти за конкурентними цінами. Ця розподільна шафа має високу дверну панель приблизно на 25 мм від землі, що забезпечує плавне та гнучке відкриття. Основний каркас виготовлений з цілісної зварної секції дев’ятискладного профілю.

Що таке комбінована розподільна шафа PS?

Комбінована розподільна шафа PS — це не однофункціональна шафа, а модульна низьковольтна розподільна шафа, яка об’єднує схеми розподілу електроенергії та керування, а також сигнальні схеми. Він може складатися з однієї або кількох шаф, з’єднаних паралельно, пропонуючи різноманітні функції та широке застосування.

В основній конструкції розподільної шафи використовуються спеціальні дев’ятискладові профілі, що підвищують поздовжню несучу здатність і міцність на кручення. Монтажні отвори зі стандартним інтервалом полегшують гнучке розташування внутрішніх балок і компонентів.

Якщо потрібне паралельне складання шафи, бічні панелі потрібні лише для торцевих шаф; середня частина може бути повністю відкритою. Верхня кришка, дверні панелі, задня панель і нижня панель є незалежними модулями, що дозволяє замінити їх у разі пошкодження.

Якщо ваш проект вимагає розширення, ви можете вибрати модульну розподільну шафу PS Shangming. Наша модульна конструкція може заощадити вам 40% часу збирання на місці.

Ключові характеристики

Модульна конструкція: шафа об’єднує як високовольтні, так і низьковольтні електричні компоненти та елементи керування, що забезпечує уніфіковане живлення та керування.

Стандартизація: ґрунтуючись на стандартах IEC 61439 / GB 7251, він використовує стандартну модульну структуру, універсальні напрямні та ящики або фіксовані перегородки.

Високий рівень інтеграції: він може інтегрувати головні вимикачі, відгалужувальні схеми, пускачі двигунів, інтелектуальні лічильники, комунікаційні модулі, пристрої захисту від перенапруг тощо.

Конфігурація: підтримує стаціонарні, висувні або гібридні установки, що спрощує подальше обслуговування та розширення.

Рекомендоване застосування: Ситуації, що вимагають одночасного керування розподілом електроенергії та автоматизованим керуванням, наприклад автоматизація будівель, насосні відділення, системи опалення, вентиляції та кондиціонування та станції керування виробничими лініями.

Технічні параметри

Специфікації замовлення

Стандартна розподільна шафа живлення проти. Комбінована розподільна шафа PS: у чому відмінності?

Коли рекомендується використовувати комбіновані розподільні шафи PS?

1. Системи, що потребують розподілу електроенергії + автоматичне керування

У таких випадках для використання звичайних розподільних шаф знадобиться додаткова коробка керування, що призведе до того, що між ними прокладено багато кабелів керування, що є схильним до помилок і складним у обслуговуванні. Обговорюючи з вами рішення, Shangming також рекомендує модульні шафи PS.

Загальні застосування: пожежні насоси/побутові насосні приміщення, системи ОВК, каналізаційні насосні станції.

2. Середовища з обмеженим простором

Менші машинні відділення або приміщення обладнання, такі як насосні приміщення в підвалах, машинні відділення ліфтів на даху та малі підстанції, не можуть вмістити кілька незалежних шаф. Шафи PS поєднують живлення та керування, заощаджуючи простір.

3. Потреби в інтелектуальному або дистанційному моніторингу

Шафи PS можна попередньо інтегрувати з інтелектуальними лічильниками, комунікаційними шлюзами та модулями введення/виведення, уникаючи необхідності подальших модифікацій.

4. Малі та середні автоматизовані виробничі лінії або підтримка обладнання

Виробничі лінії включають пакувальні машини, конвеєрні лінії, очисне обладнання тощо. Кожна частина обладнання вимагає незалежного розподілу електроенергії та керування пуском/зупинкою/аварійною зупинкою/блокуванням. Шафи PS дозволяють використовувати одну шафу на машину, що забезпечує високу стандартизацію та полегшує масову реплікацію.

5. Вимоги до оперативного будівництва та швидкої доставки

Як професійний виробник, Shangming надає попередньо інтегровані та попередньо протестовані продукти на заводі. Установка на місці потребує лише підключення до основного джерела живлення та сигнальних ліній, що зменшує потребу в перехресній роботі між електриками та інженерами з автоматизації на місці та скорочує період будівництва.
