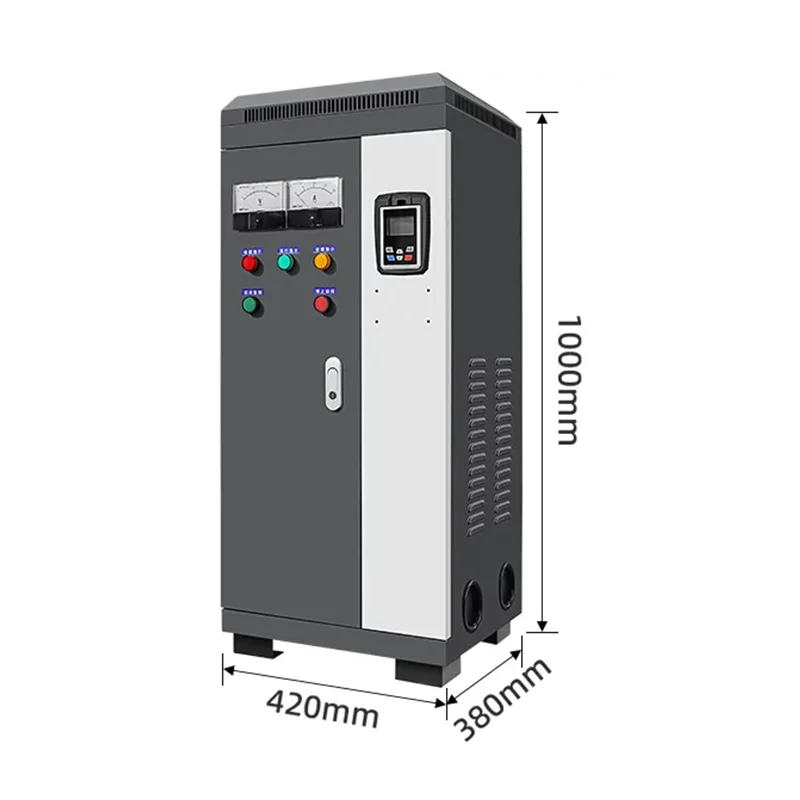

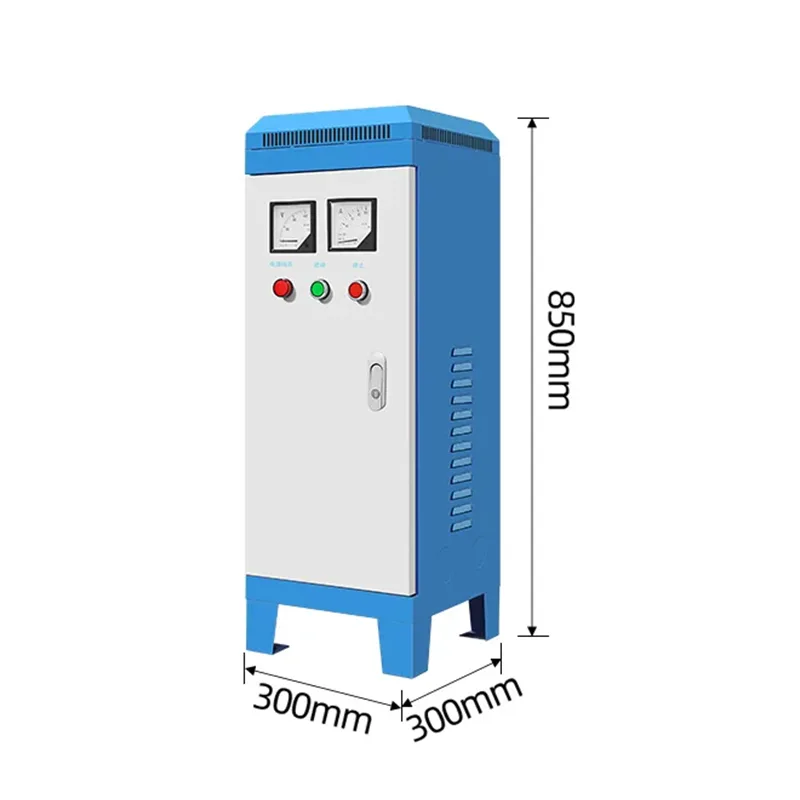

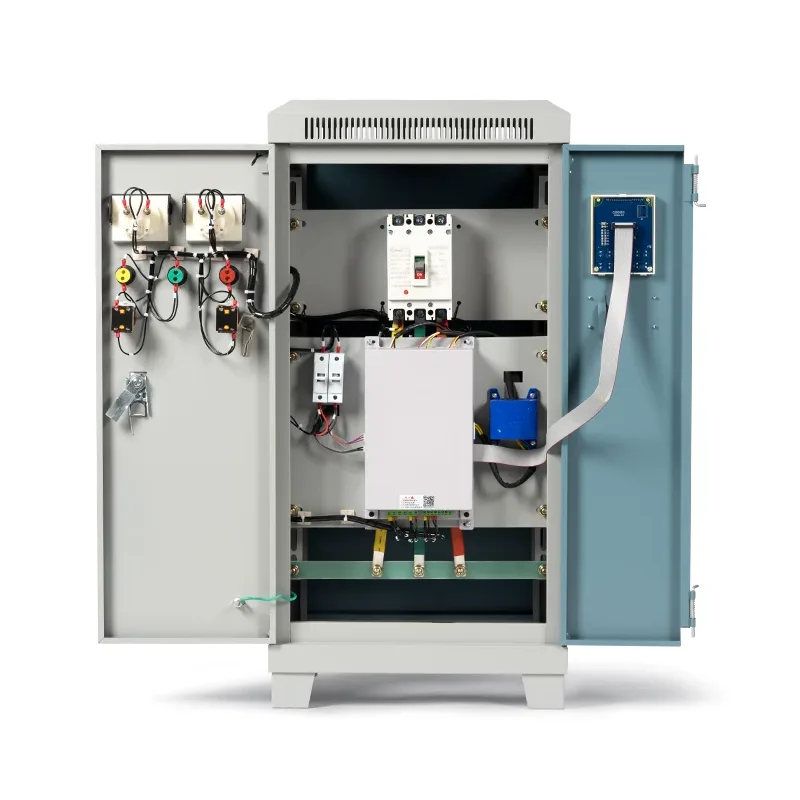

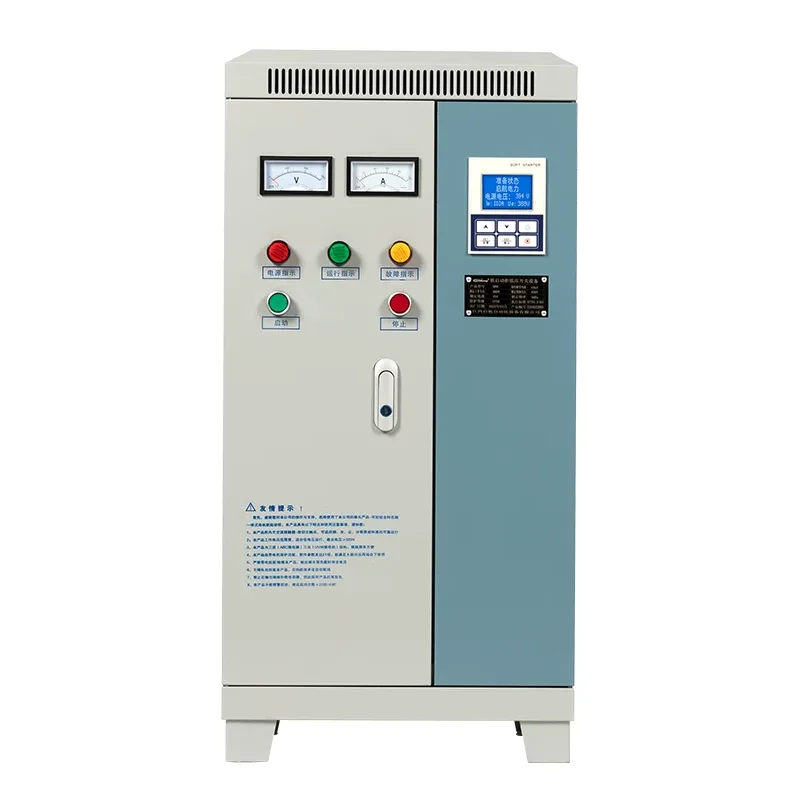

Розподільна шафа пристрою плавного пуску низької напруги

Shangming є виробником і постачальником низьковольтних систем плавного пуску з Китаю. Це високоефективне високоякісне обладнання не тільки виконує звичайні функції розподілу електроенергії, але й контролює пусковий струм і крутний момент двигуна за допомогою технології плавного пуску, зменшуючи електричні та механічні удари.

Навіщо потрібна розподільна шафа пристрою плавного пуску низької напруги?

Традиційний пуск від повної напруги створює дві основні проблеми:

Скачок струму: пусковий струм може в 5-7 разів перевищувати номінальний струм, легко спричиняючи раптове падіння напруги в мережі, впливаючи на інше обладнання на тій самій лінії та навіть спричиняючи помилкове спрацьовування автоматичних вимикачів.

Механічний знос: величезний миттєвий крутний момент може справляти величезний вплив на вали двигуна, ремені, редуктори або трубопроводи водяного насоса, скорочуючи термін служби обладнання.

Однак, якщо ви виберете нашу розподільну шафу пристрою плавного пуску низької напруги, ви зможете контролювати напругу через тиристори, дозволяючи двигуну плавно підвищуватися від нульової напруги до номінальної. Пусковий струм зазвичай обмежується приблизно в 2-3 рази більше номінального струму.

Принцип роботи

Під час фази запуску блок розподілу електроенергії низьковольтного пристрою плавного пуску змінює кут провідності тиристорів, поступово збільшуючи напругу, що подається на двигун, забезпечуючи плавний запуск.

Після запуску вмикається байпасний контактор, і пристрій плавного пуску переходить у стан спокою. Після зупинки він також контролює поступове зниження напруги, запобігаючи ефекту гідроудару, спричиненого раптовим відключенням.

Якщо пристрій плавного пуску не використовується, а замість нього використовується традиційний двигун, раптове збільшення струму під час запуску може призвести до різних проблем, таких як падіння напруги, удар обладнання, коливання мережі та механічний знос.

Технічні параметри

Сценарії застосування

Розподільні шафи пристроїв плавного пуску низької напруги ідеально підходять для застосувань із великою потужністю двигуна, чутливих до пускових ударів, а також там, де існують вимоги щодо терміну служби обладнання та стабільності електромережі. Ми також надали цей продукт клієнтам у багатьох галузях промисловості.

Встановлення та початкові етапи введення в експлуатацію

Перед установкою переконайтеся, що в розподільній кімнаті достатньо місця для розміщення шафи розподілу електроенергії пристрою плавного пуску низької напруги з робочим проходом (рекомендована ширина ≥ 1,2 м). У зоні установки повинна бути рівна підлога, а швелерна сталь фундаменту повинна бути надійно приварена і заземлена.

Під час монтажу перевірте, чи вхід/вихід кабелю є знизу всередину/знизу назовні чи зверху всередину/зверху назовні, і заздалегідь сплануйте кабельну траншею або кабельний лоток. Для шаф плавного пуску >110 кВт потрібен пристрій примусового повітряного охолодження.

Під час першого введення в експлуатацію ще раз переконайтеся, що шафа не пошкоджена, фарба не пошкоджена, а маркування чітке.

Потім перевірте електричні з’єднання, перевіряючи кожну проводку первинного кола, щоб переконатися у відсутності ослаблених або неправильних з’єднань.

Також потрібне випробування на п’ять перевірок блокування, яке перевіряє нормальну роботу кожної точки блокування. Імітуйте короткі замикання та перевантаження за допомогою вбудованого пристрою захисту, щоб перевірити точність дії захисту.

Якщо є вторинна система, перевірте нормальну роботу RS485 або інших інтерфейсів зв’язку.

Нарешті, проведіть багаторазові тести запуску в умовах холостого ходу, налаштувавши параметри запуску до оптимальних налаштувань.
