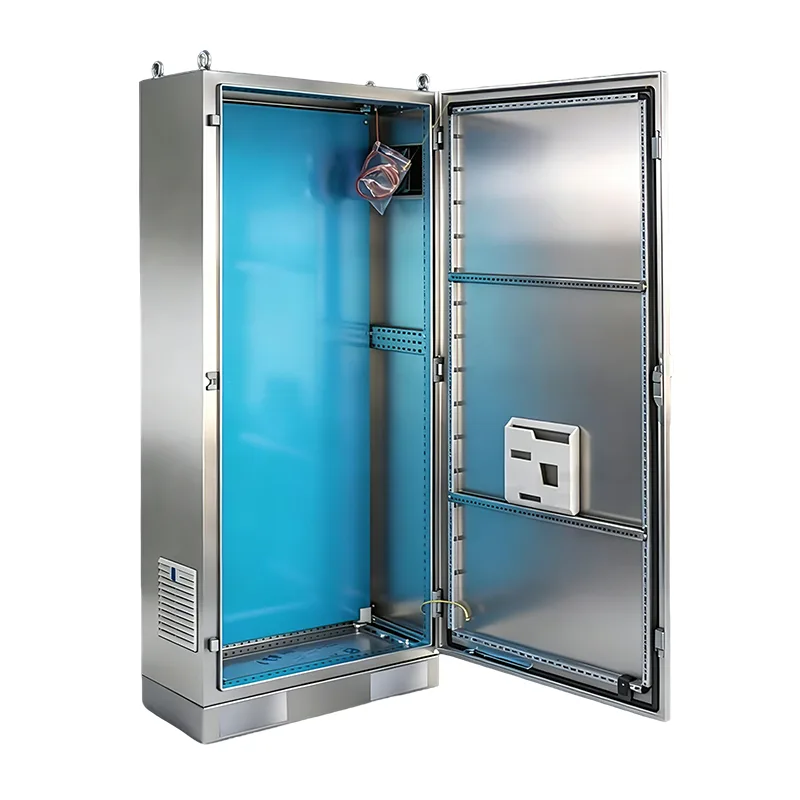

Окрема шафа управління з нержавіючої сталі ES

Окремо стоячі шафи управління ES з нержавіючої сталі підходять для використання в суворих умовах. Як професійна фабрика, Shangming використовує нержавіючу сталь для виготовлення цих шаф, які можна встановити окремо на підлогу. Вони підходять для високої вологості, сильної корозії, пилу, зовнішнього середовища або середовищ з високими гігієнічними вимогами. Вони більш ефективні для керування промисловою автоматизацією, ніж просто розподіл електроенергії.

Надіслати запит

Опис продукту

Вибір Shangming як вашого постачальника означає вибір надійних автономних шаф управління з нержавіючої сталі ES — високопродуктивних, простих в обслуговуванні та з тривалим терміном служби. Ми сертифіковані за стандартом ISO 9001 і маємо сертифікати CE, CQC та інші відповідні сертифікати на продукцію, що забезпечує універсальні рішення для розподільних шаф.

Особливості продукту

1. Інтегрована структура

На відміну від модульних шаф, у підлоговій шафі керування ES з нержавіючої сталі використовується п’ятисторонній інтегрований процес зварювання. Бічні панелі, верхня панель і нижня панель безперервно зварені разом, утворюючи міцну сталеву коробку, здатну витримувати фізичні удари та статичні навантаження від важких компонентів.

Крім того, ретельний процес зварювання на фабриці Shangming зменшує кількість швів, запобігаючи проникненню пилу та вологи.

2. Стійкість до корозії

Залежно від ваших конкретних потреб шафа ES пропонує вибір матеріалів із високоякісною нержавіючої сталлю SUS304 у якості стандарту, що підходить для середовищ із сильними кислотами, лугами або високим вмістом соляних бризок.

Поверхнева обробка — це тонка щітка, яка забезпечує преміальний вигляд і запобігає накопиченню бруду.

3. Високий рівень захисту

Виріб має клас захисту IP55. Внутрішня дверна панель використовує технологію автоматичного дозування з ЧПУ, а поліуретанова ущільнювальна стрічка щільно прилягає до країв шафи, зберігаючи еластичність навіть після тривалого відкривання та закривання, забезпечуючи ефективне довготривале ущільнення.

Різниця між шафами ES і шафами PS

	Окрема шафа управління з нержавіючої сталі ES	Комбінована розподільна шафа PS
Основне призначення	Стійкий до агресивних зовнішніх умов, стійкий до корозії, водонепроникний, пилонепроникний і стійкий до УФ-променів.	Інтегрована внутрішня функціональна логіка, розподіл електроенергії + контроль + моніторинг.
Матеріали та структура	304 нержавіюча сталь, повністю зварена IP54-IP66 високий рейтинг герметичності підлоговий, автономний монтаж	Холоднокатаний сталевий лист, оцинкований лист, нержавіюча сталь 304 IP30-IP54 (всередині приміщень) Може бути настінним або підлоговим
Типові сценарії застосування	Приморський/судновий/хімічний завод Харчові та фармацевтичні чисті приміщення Зовнішні насосні станції, фотоелектричні станції Місця, які потребують миття водою під високим тиском	Система автоматизації будівель (BA). Невелика станція керування виробничою лінією на заводі Приміщення підвального обладнання Блок автоматизації потребує ПЛК + інтегрований розподіл живлення
Фокус внутрішньої конфігурації	Універсальна монтажна платформа: DIN-рейка, задня панель, планка заземлення	Попередньо інтегрована система керування: включає повні схеми, такі як автоматичні вимикачі, контактори, ПЛК, реле та комунікаційні модулі.
Рівень захисту	IP54/IP65/IP66	IP30-IP54

Технічні параметри

матеріал	SUS304 (моделі з інших матеріалів не є обов’язковими)
Обробка поверхні	Протягування дроту, монтажна версія оцинкована
Рівень захисту	IP55 (pressGB4205-1993)
Стандартна конфігурація	Передні двері, задня панель, інсталяційна панель, бічна панель шафи, двері замок, ущільнювальна планка
Товщина сталевого листа	Каркас: п’ятигранний профіль 1,5 мм Дверна панель: 2,0 мм Задня панель: 1,5 мм Монтажна пластина: 2,5 мм

Таблиця розмірів і характеристик

Технічні характеристики та розміри			Ширина								Висота								Глибина						монтаж дошка
Ширина	Висота	Глибина	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	Т1	Т2	Т3	Т4	Т5	Т6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600І	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449І	1098	1896
