Чому однодверний настінний електричний корпус важливий для сучасного розподілу електроенергії

Сучасні системи розподілу електроенергії повинні адаптуватися до мінливих електричних навантажень, все більш розподіленого контрольного обладнання та суворіших вимог до безпечної експлуатації та обслуговування. Комерційні будівлі, промислові об’єкти, інфраструктурні проекти та автоматизовані виробничі лінії – все це залежить від електричного обладнання, яке можна встановити, отримати доступ і обслуговувати в рамках чітко організованих планів. Оскільки ці системи розвиваються, дизайн корпусів залишається важливою частиною планування електричної інфраструктури.

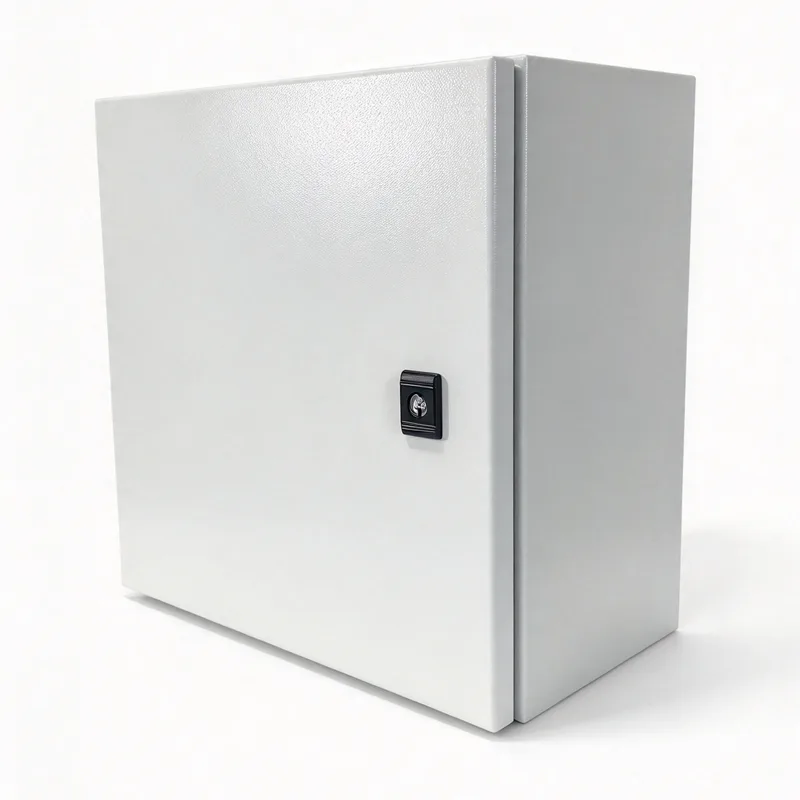

Хоча електричні корпуси часто вважаються вторинними по відношенню до автоматичних вимикачів, контакторів, клемних блоків і пристроїв керування, їх структура безпосередньо впливає на розташування обладнання, доступ до електропроводки, захист навколишнього середовища та процедури технічного обслуговування. TheОднодверний настінний електричний корпусце один із форматів корпусів, який використовується там, де для електричних компонентів потрібне спеціальне розміщення без потреби у великій шафі.

Змінні вимоги до сучасного розподілу електроенергії

Розподіл електроенергії більше не обмежується постачанням електроенергії від центральної точки постачання до подальших ланцюгів. Зараз багато установок включають локальні розподільні щити, засоби керування двигунами, пристрої моніторингу, комунікаційні інтерфейси та обладнання автоматизації. Ці компоненти підтримують такі функції, як керування навантаженням, моніторинг обладнання, керування освітленням і функціонування виробничої лінії.

Ця розробка створює практичні проблеми для розробників електричних систем. Обладнання має розміщуватися в межах доступних місць встановлення, залишаючи достатньо місця для прокладки кабелю, розсіювання тепла, огляду та обслуговування. На об’єктах із кількома електричними контрольними точками розміщення кожного корпусу може впливати на довжину кабелю, складність монтажу та доступ під час обслуговування.

Таким чином, вибір корпусу є частиною ширшого дизайну розподілу. Настінні формати можуть вмістити вибрані локальні системи керування та розподілу, де є простір на стіні, а обладнання не потребує великої шафи, що стоїть на підлозі. Їх придатність залежить від електричної збірки, розмірів компонентів, середовища встановлення та відповідних вимог безпеки.

Настінний дизайн і використання простору

Площа є цінним ресурсом на заводах, комерційних будівлях, підсобних приміщеннях і в зонах обладнання. Великі розподільні шафи залишаються необхідними для багатьох застосувань, особливо там, де висока щільність ланцюга або значне електричне обладнання вимагає більшого внутрішнього об’єму. Однак менші вузли керування можна встановити ближче до обладнання, яке вони обслуговують.

Настінний корпус може захистити вибрані електричні компоненти від підлоги та встановити певну точку встановлення. На виробничому підприємстві таке розташування може бути придатним для локального керування машиною або допоміжного розподільного обладнання. У комерційних будівлях він може містити певні засоби керування освітленням, сервісні схеми або компоненти автоматизації будівлі.

Сама по собі економія місця не визначає найкраще розташування монтажу. Міцність стіни, кріпильна фурнітура, вага обладнання, місця вводу кабелю, проміжок дверних отворів і доступ для кваліфікованого персоналу впливають на планування встановлення. Корпус також повинен бути розташований так, щоб він не перекривав пішохідні доріжки, аварійні маршрути чи інші будівельні служби.

Конструкція корпусу підтримує електричну організацію

Добре спланована електрична установка вимагає більш ніж достатньо місця для розміщення її компонентів. Автоматичні вимикачі, клемні блоки, реле, джерела живлення та пристрої керування потребують організованого внутрішнього планування, яке забезпечує безпечне підключення та ефективний огляд. Невдале розміщення компонентів може ускладнити відстеження з’єднань і збільшити час, необхідний для усунення несправностей.

Однодверна конфігурація забезпечує один основний отвір доступу до внутрішньої частини корпусу. Таке розташування може спростити доступ до внутрішніх компонентів у компактних установках, особливо там, де розміщення обладнання відносно просте. Розташування петель, поворот дверей, механізми замків, розміри монтажної пластини та корисна внутрішня глибина впливають на ефективність використання доступного простору.

TheОднодверний настінний електричний корпусможе служити фізичним корпусом для вибраних електричних вузлів, але його внутрішня ємність повинна відповідати обладнанню, яке встановлюється. Розробники повинні врахувати радіус вигину кабелю, кабельні канали, доступ до клем, розділення провідників, заземлення та простір для майбутнього обслуговування. Компактний зовнішній вигляд не повинен призводити до переповненого інтер’єру.

Електрична безпека залежить від повного монтажу

Електрична безпека визначається узгодженням компонентів, захисних пристроїв, конструкції корпусу, методів монтажу та операційних процедур. Корпус допомагає відокремити електричне обладнання від навколишнього середовища та може зменшити ризик випадкового дотику, якщо він правильно сконструйований і встановлений. Однак корпус сам по собі не забезпечує повного захисту від будь-якої небезпеки електричного струму чи навколишнього середовища.

Захист від проникнення пилу та води особливо актуальний, якщо електрообладнання працює в майстернях, виробничих приміщеннях, службових коридорах або на відкритому повітрі. Необхідний рівень захисту від проникнення залежить від умов встановлення та рівня впливу. Дверні ущільнювачі, кабельні вводи, вхідні отвори, кріпильні елементи та збірка можуть вплинути на захист, досягнутий завершеною установкою.

Заземлення та з’єднання також повинні відповідати конструкції корпусу та відповідним електричним вимогам. Металеві корпуси можуть вимагати захисного склеювання для підтримки електричної безперервності, тоді як інші конструкційні матеріали мають інші конструктивні міркування. Захист від надструму, розмір провідника, ізоляція, робочі відстані та безпечна ізоляція залишаються важливими частинами всієї системи.

Управління температурою в компактних розподільних вузлах

Оскільки електричні системи стають більш компактними, управління теплом стає все більш важливим питанням проектування. Пристрої захисту ланцюгів, комутаційні компоненти, трансформатори, джерела живлення та інше обладнання можуть виділяти тепло під час роботи. Коли кілька пристроїв працюють в обмеженому об’ємі корпусу, накопичене тепло може підвищити внутрішню температуру.

Надмірна температура може вплинути на роботу компонентів, термін служби та стабільність чутливого електронного обладнання. Таким чином, при тепловому плануванні слід враховувати очікуване електричне навантаження, втрати компонентів, температуру навколишнього середовища, розміри корпусу, положення монтажу та доступні шляхи розсіювання тепла.

Вентиляційні отвори можуть допомогти контролювати тепло у відповідних середовищах, але вони також можуть впливати на захист від пилу та вологи. Там, де необхідно підтримувати захист навколишнього середовища, можуть знадобитися альтернативні підходи до управління теплом. Відповідна конструкція залежить від встановлених компонентів і умов експлуатації, а не лише від формату корпусу.

Доступ до технічного обслуговування та довгострокова експлуатаційна ефективність

Вимоги до технічного обслуговування часто впливають на вибір корпусу так само, як початкова вартість встановлення або площа. Електротехніки повинні ідентифікувати схеми, перевіряти з’єднання, замінювати компоненти та досліджувати несправності без непотрібних перешкод. Зручне розташування корпусу може підтримувати ці завдання та скорочувати час, витрачений на пошук окремих пристроїв.

Чіткі етикетки, оновлені графіки ланцюгів, схеми підключення та узгоджена ідентифікація клем є важливими для установок будь-якого розміру. Ці практики стають особливо цінними на підприємствах, де електричні системи обслуговуються різними командами або змінюються протягом кількох років. Організована внутрішня проводка також допомагає технікам зрозуміти взаємозв’язок між вхідними джерелами живлення, захисними пристроями, схемами керування та під’єднаним обладнанням.

TheОднодверний настінний електричний корпусможе підтримувати звичайний доступ, якщо його положення та внутрішнє розташування дозволяють повністю відкрити двері та безпечно дістатися до встановленого обладнання. Планування технічного обслуговування повинно включати достатній робочий вільний відстань, відповідні процедури ізоляції та схему, яка дозволяє проводити перевірку, не порушуючи непов’язану проводку.

Стандарти та перевірка в розподілі низької напруги

Низьковольтні розподільні вузли підпадають під технічні вимоги та вимоги безпеки, які змінюються залежно від їхнього використання, конфігурації та місця встановлення. Серія стандартів IEC 61439 стосується низьковольтних розподільних пристроїв і пристроїв керування, включаючи вимоги щодо конструкції, технічних характеристик і перевірки. IEC 61439-1 містить загальні правила, тоді як інші частини стосуються конкретних типів збірок і застосувань.

Порожній корпус і завершена електрична збірка не є еквівалентними з точки зору відповідності. Відповідність залежить від відповідної категорії продукту, встановлених компонентів, конструкції збірки та застосовних процедур перевірки. Не слід вважати, що корпус відповідає вимогам для всієї системи розподілу лише тому, що в ньому розміщено електричне обладнання.

Конструкторська документація, номінальні характеристики компонентів, міркування щодо підвищення температури, захисні заходи та інструкції зі встановлення – усе це сприяє правильному складання збірки. Місцеві електротехнічні норми та специфікації проектів можуть вводити додаткові вимоги, зокрема на промислових об’єктах, громадських будівлях та спеціалізованій інфраструктурі.

Незмінна роль настінних корпусів

Сучасний розподіл електроенергії поєднує обладнання централізованого постачання з меншими блоками, розташованими поблизу навантажень і систем, які вони обслуговують. Таке розташування може покращити організацію місцевого керування та допоміжних схем за умови, що кожна установка розроблена відповідно до своїх електричних вимог та робочого середовища.

TheОднодверний настінний електричний корпусзалишається актуальним, якщо компактний, доступний корпус підходить для передбаченого обладнання. Його роль швидше практична, ніж технологічна: він забезпечує фізичну структуру для організації та захисту вибраних електричних компонентів у більшій архітектурі розподілу.

Оскільки електрична інфраструктура продовжує розвиватися, вибір корпусу залишатиметься пов’язаним з кількома основними інженерними пріоритетами: ефективним використанням простору, безпечним доступом, відповідним захистом навколишнього середовища, тепловими характеристиками, чіткою організацією електропроводки та ремонтопридатністю. Ці фактори допомагають визначити, чи підходить формат корпусу для певної установки та наскільки ефективно готова електрична система може працювати протягом терміну служби.
