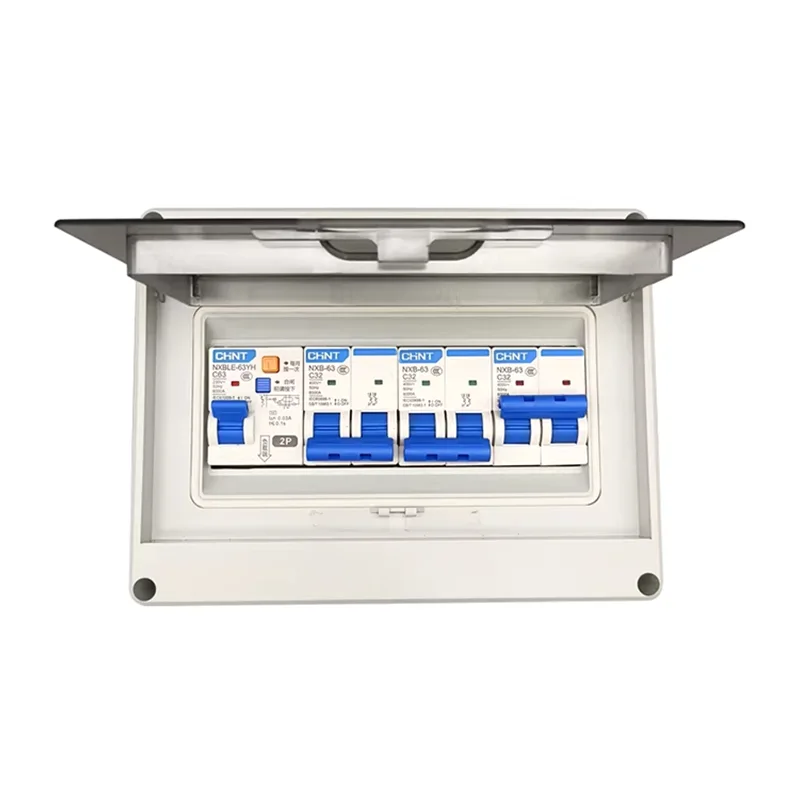

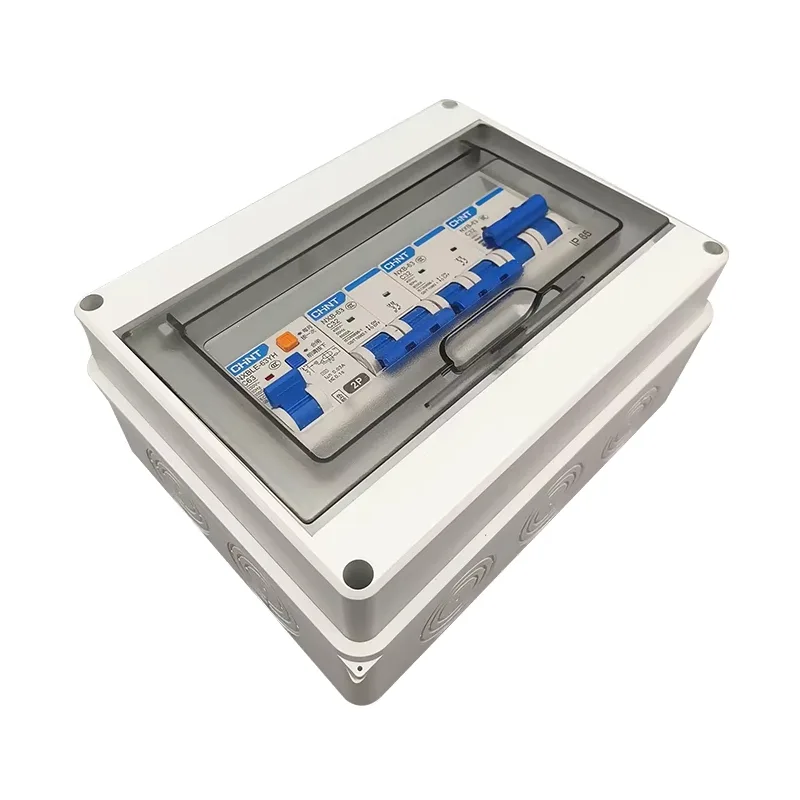

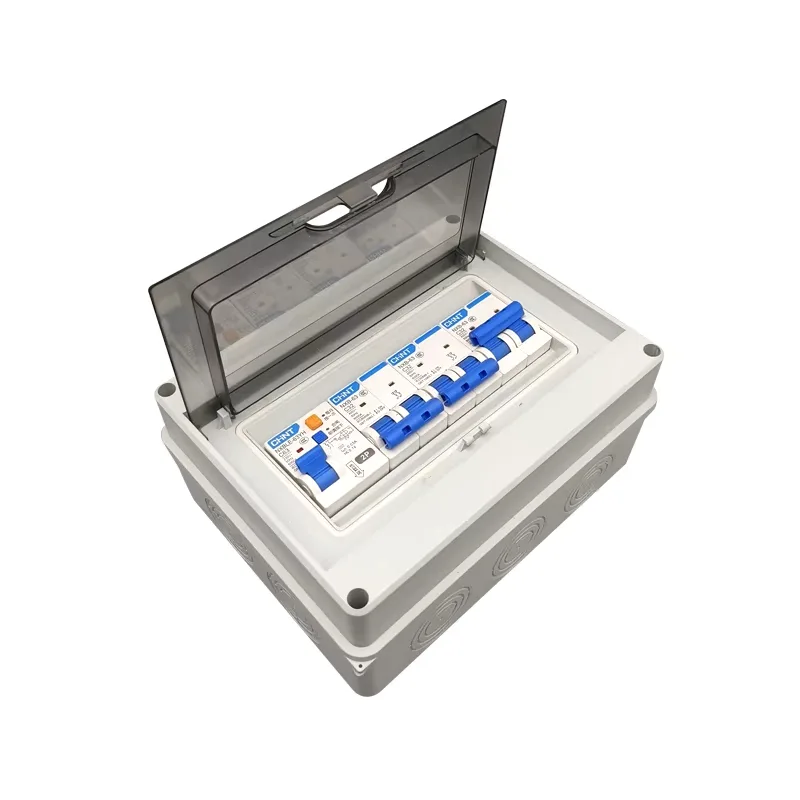

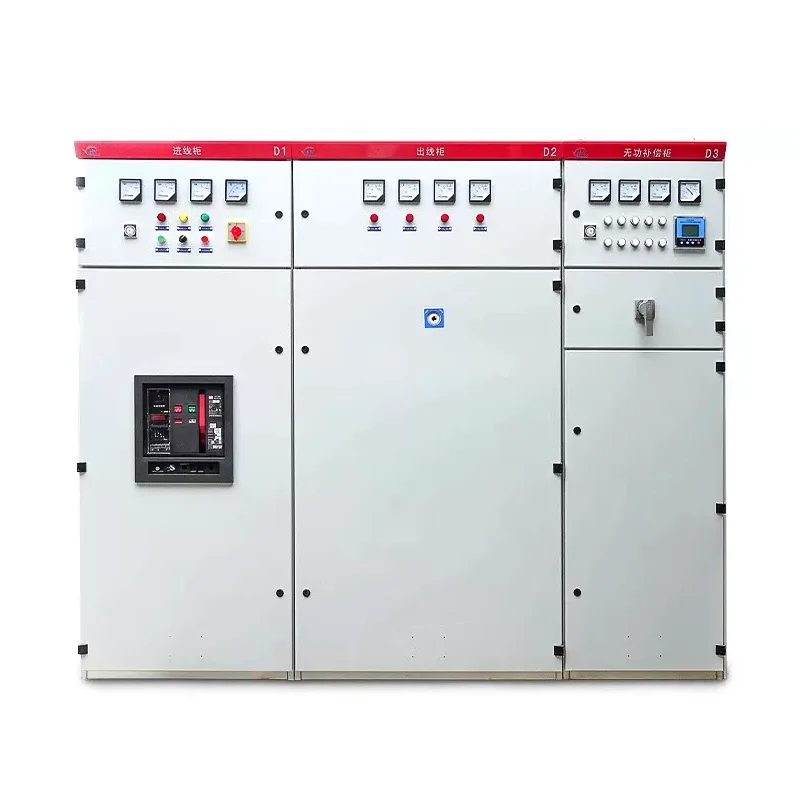

Розподільна коробка повітряного вимикача

Вибір китайської компанії Shangming як постачальника розподільної коробки повітряного вимикача надасть вам доступ до технічної підтримки та конкурентоспроможних цін. Ця розподільна коробка підтримує інтелектуальний моніторинг і дистанційне керування.

Основні функції

Основне керування живленням: як головний вхідний вимикач для системи низької напруги, розподільна коробка повітряного вимикача відповідає за керування головним вимикачем живлення для всієї будівлі або виробничої лінії, контролюючи стан увімкнення/вимкнення всієї системи розподілу електроенергії.

Багаторазовий захист: обладнання забезпечує точний триступеневий захист: від перевантаження з великою затримкою, від короткого замикання з короткою затримкою, миттєвого короткого замикання та захист від замикання на землю.

Моніторинг живлення: повітряний автоматичний вимикач може інтегрувати інтелектуальний контролер для відображення даних у реальному часі, таких як напруга, струм, частота та коефіцієнт потужності.

Ієрархічне блокування: розподільна коробка повітряного автоматичного вимикача може бути логічно з’єднана з трансформаторами вище за течією або розгалужувальними шафами, що знаходяться нижче за течією, щоб запобігти каскадному відключенню, яке спричиняє масштабні відключення електроенергії, захищаючи кабелі, обладнання та безпеку персоналу.

Порівняння продуктів: розподільна коробка повітряного вимикача проти стандартної розподільної коробки

Як правильно вибрати розподільну коробку повітряного вимикача?

Правильний вибір покращить подальше встановлення, технічне обслуговування, продуктивність і термін служби. Shangming, як виробник розподільних коробок повітряних вимикачів, надає поради на основі стандартного процесу вибору: Застосування → Напруга → Струм → Потужність короткого замикання → Структурна форма → Специфікації шафи → Схема вихідної лінії → Інтелектуальна конфігурація → Перевірка навколишнього середовища.

I. Уточнити заявку

Перш ніж вибрати технічні характеристики, спочатку визначте функцію розподільної коробки повітряного вимикача у вашій системі.

Низьковольтна головна вхідна розподільна коробка: служить головним вимикачем для всієї низьковольтної системи, що відповідає максимальному навантаженню та максимальному струму короткого замикання.

Розподільна коробка шинної зв'язки: використовується для з'єднання між двома секціями шин; ключовими міркуваннями є пропускна здатність і робоча частота.

Розподільча коробка живлення важливого навантаження: живить критичне обладнання, що вимагає високої надійності та вибіркового захисту.

Різні програми вимагають суттєво різних специфікацій; це перший крок.

II. Визначте номінальну напругу та тип системи

Загальна номінальна напруга: змінний струм 380 В / 400 В / 690 В, має відповідати системі електропостачання на місці.

Тип системи: Трифазна трипровідна / Трифазна чотирипровідна. Підтвердьте, чи потрібні нейтральна (N) лінія та лінія захисного заземлення (PE).

Неправильна напруга та тип системи безпосередньо призведуть до непридатності обладнання.

III. Обчисліть і виберіть номінальний струм

Обчисліть фактичний струм навантаження та підсумуйте розрахунковий струм усіх нижчих ланцюгів на основі максимальних умов одночасної роботи.

Під час вибору ми рекомендуємо зарезервувати розумну маржу, як правило, 10%–30% для майбутнього розширення.

Загальні номінальні значення струму ACB: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

В принципі, тривалий робочий струм повинен становити ≤ 80%–90% номінального струму ACB.

IV. Перевірка вимикаючої здатності при короткому замиканні

Багато покупців не звертають уваги на цей момент, вибираючи автоматичні вимикачі, але він дуже важливий. Недостатня розривна здатність може спричинити серйозну загрозу безпеці.

Необхідно визначити струм короткого замикання в точці встановлення, розрахувати його за потужністю трансформатора, повним опором і довжиною кабелю.

Виберіть відповідну відключаючу здатність: Icu / Ics ≥ максимальний струм короткого замикання системи.

Загальні значення: 50 кА, 65 кА, 80 кА, 100 кА.

V. Вибір конструкції автоматичного вимикача

Стаціонарний ACB: низька вартість, технічне обслуговування вимагає відключення електроенергії.

ACB висувного типу: зручне обслуговування, підтримує безперебійне обслуговування, частіше використовується в промислових проектах.

VI. Визначення технічних характеристик і конструкції розподільної коробки

Розміри шафи залежать від специфікацій ACB, потужності шин і кількості вихідних ланцюгів. Основні види – настінні та підлогові.

Ступінь захисту: для приміщень: IP30 / IP40; Зовні: IP54 / IP65.

VII. Вибір конфігурації збірної шини та вихідної лінії

Технічні характеристики ошиновки слід вибирати виходячи з номінального струму та перетину мідної ошиновки, враховуючи підвищення температури та довготривалість експлуатації.

Типи схем вихідної лінії: вихідна лінія MCCB, вихідна лінія MCB, вихідна лінія прямого кабелю.

Чи потрібна резервна схема? Якщо так, зарезервуйте місце для майбутнього розширення потужностей.

VIII. Інтелектуальні функції та конфігурація аксесуарів

Додаткові функції включають: моніторинг струму, напруги та енергії; комунікаційний інтерфейс; дистанційне відкриття і закриття; сигналізація про несправності та зворотний зв'язок щодо стану.

Інтелектуальний тип рекомендовано для проектів фабрик, центрів обробки даних і громадських будівель.

IX. Перевірка навколишнього середовища та умов використання

Будь ласка, підтвердьте наступні екологічні фактори:

Температура навколишнього середовища (потрібне зниження номіналу для високих температур)

Висота установки

Наявність пилу, вологи або корозійних газів

Чи потрібен сейсмічний проект?
