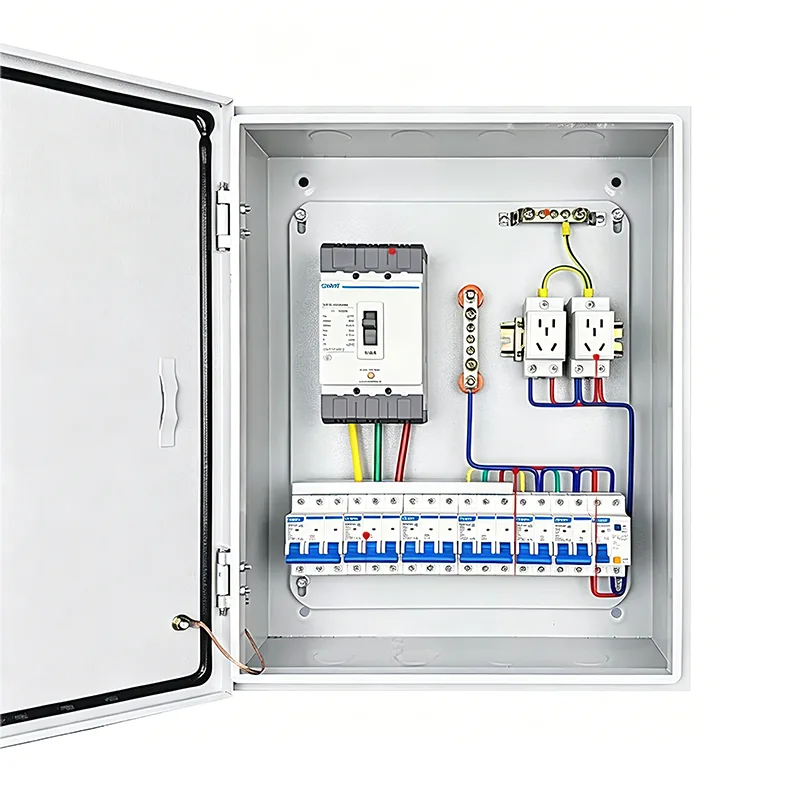

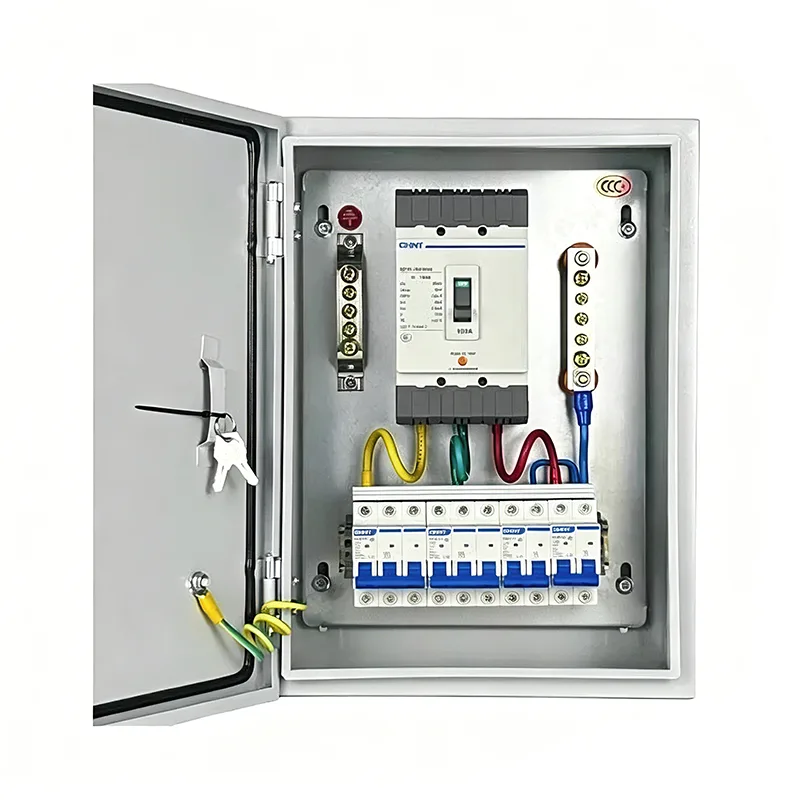

Невеликий повний комплект розподільних коробок

Невеликий повний набір розподільних коробок живлення об’єднує різні електричні компоненти відповідно до певної схемної схеми, встановлені в невеликій металевій шафі. Незважаючи на невеликі розміри, це повний блок живлення. Компанія Shangming є постачальником цього продукту, а також ми пропонуємо інші типи розподільних шаф і ящиків.

Склад продукту

Невеликий повний набір розподільних коробок Shangming має передовий дизайн і надійну якість. З точки зору компонентів, ця серія є не просто набором кількох розподільних коробок, а скоріше збіркою модульних одиниць, науково сконфігурованих на основі логіки електричної системи, функціонального поділу та координації встановлення.

1. Система підтримки коробки

Ця частина відповідає за фізичний захист боксу.

Корпус: зазвичай виготовляється з холоднокатаної сталевої пластини або нержавіючої сталі.

Монтажні рейки: стандартні металеві рейки, розташовані горизонтально всередині коробки для швидкого монтажу автоматичних вимикачів та інших компонентів.

Панель: Оснащена дверцятами; доступна настроювана оглядова дверцята, що відкриває лише ручку керування вимикачем, щоб запобігти випадковому контакту з струмоведучими частинами.

2. Первинна система розподілу

Система первинного розподілу забезпечує розподіл електроенергії, забезпечуючи контроль і захист.

Головний автоматичний вимикач: головний керуючий вимикач для всієї коробки, який використовується для аварійного відключення електроенергії або технічного обслуговування.

Мініатюрний автоматичний вимикач: забезпечує захист від перевантаження та короткого замикання для кожного відгалуження.

Пристрій захисного відключення (RCD): контролює витік струму та миттєво відключає живлення у разі ризику ураження електричним струмом.

Засіб захисту від перенапруги: поглинає миттєву високу напругу, що виникає внаслідок ударів блискавки або коливань електромережі, захищаючи прецизійні електричні прилади, що знаходяться нижче.

3. Допоміжна та моніторингова система

Світлові індикатори: червоний для роботи, зелений для зупинки, жовтий для несправності, відображення поточного стану живлення.

Вимірювальний прилад: малий лічильник електроенергії на DIN-рейку для моніторингу напруги, струму або споживання електроенергії.

Клемна колодка: для акуратного підключення кабелів зовнішнього навантаження, полегшення майбутнього обслуговування.

4. Електричні підключення та аксесуари

Шинопроводи: мідні шини у формі гребінця або вилки, які замінюють брудні перемички, роблять з’єднання між автоматичними вимикачами більш компактними та зменшують виділення тепла.

Шина заземлення та нейтралі: використовує спеціальні мідні смуги для центрального з’єднання нейтралі та проводів заземлення всіх ланцюгів.

Внутрішній джгут проводів: вогнестійкі дроти, що відповідають вимогам до номінальних характеристик струму, прокладені через кабельні лотки з чітким маркуванням номерів проводів.

Як правильно вибрати повну розподільну коробку?

Перед початком проекту дуже важливо правильно визначити повну конфігурацію розподільної коробки. Невідповідний вибір може призвести до функціональної надмірності, марних витрат, труднощів встановлення або обмеженого майбутнього розширення.

Крок 1: Визначте сценарії застосування та характеристики навантаження

Підтвердьте наступні запитання:

1. Де це буде використано?

Крита сушильна майстерня → IP40 достатньо

На відкритому повітрі/насосне відділення/на березі моря → Вимагає IP54/IP65, матеріал з нержавіючої сталі

2. Яке обладнання живитиме?

Освітлення/розетки: однофазні, слабкий струм (≤32A)

Двигуни/зварювальні апарати: Трифазний, сильний струм (≥32A), потребує термореле/контамінаторів

Розумні пристрої: потрібне 24 В постійного струму, інтерфейс зв’язку

3. Чи потрібен автоматизований контроль?

Ручний пуск/зупинка → Основний блок живлення

Автоматична логіка/віддалений моніторинг → Потрібен блок PLC/HMI

Крок 2: Розрахуйте електричні параметри та визначте ємність

1. Оцінка загального навантаження

Перелічіть потужність (кВт) і робочу напругу всього електрообладнання. Якщо у вас виникли труднощі, технічна команда Shangming може допомогти вам підтвердити.

Розрахувати загальний струм, враховуючи коефіцієнт одночасності Kx = 0,7–0,9;

приклад:

3 двигуна х 5,5 кВт (380 В) → Струм одного двигуна ≈ 11 А, загальний струм ≈ 3 × 11 × 0,8 = 26,4 А;

Освітлення 5 кВт (220 В) → Струм ≈ 23 А;

Основна вхідна лінія рекомендовано ≥63A.

2. Планування відгалужень

Кожен тип навантаження повинен мати незалежну схему, щоб уникнути перешкод. Струм одного контуру ≤ 80% номінального значення автоматичного вимикача.

Для важливого обладнання рекомендується мати окрему схему + ДБЖ.

Крок 3: Визначте кількість і комбінацію корпусів

Простий сценарій: 1 вбудований корпус

Сценарій середньої складності: 2–3 корпуси

Висока складність і високі вимоги до безпеки: 3–6 корпусів

Крок 4: Виберіть рівень захисту та матеріал

Продукція Shangming пропонує рівень захисту від IP30 до IP66, а матеріали включають холоднокатану та нержавіючу сталь.

Якщо у вас є вимоги щодо безпеки та інтелекту, і вам потрібно покращити зручність майбутнього обслуговування на основі конкретного місця встановлення, зв’яжіться з нами. Shangming розгляне техніко-економічне обґрунтування та надасть пропозицію та зразки протягом 1-2 робочих днів на основі креслень та технічних вимог.

FAQ

Питання: Чому варто вибрати малий повний комплект розподільних коробок живлення замість однієї великої шафи?

A: Невеликі повні розподільні коробки можна гнучко комбінувати з різними функціональними корпусами відповідно до реальних потреб. Деякі кабелі та компоненти попередньо інтегровані на заводі, що робить установку на місці простішою та швидшою та підходить для обмежених або нерегулярних просторів. Під час обслуговування чітко визначено функціональне зонування, що полегшує пошук несправностей і ремонт.

Q: Як виконувати щоденне технічне обслуговування та перевірку?

Відповідь: щоквартально перевіряйте робочий стан усіх автоматичних вимикачів і контакторів, щоб переконатися у відсутності перегріву чи ослаблення.

Регулярно очищайте пил, що накопичився всередині корпусу, особливо вентилятор охолодження та фільтри. Перевірте ущільнювачі дверної рами на предмет старіння та тріщин і, якщо необхідно, замініть їх.

Записуйте результати перевірки та коригувальних дій після кожного технічного обслуговування для відстеження.
