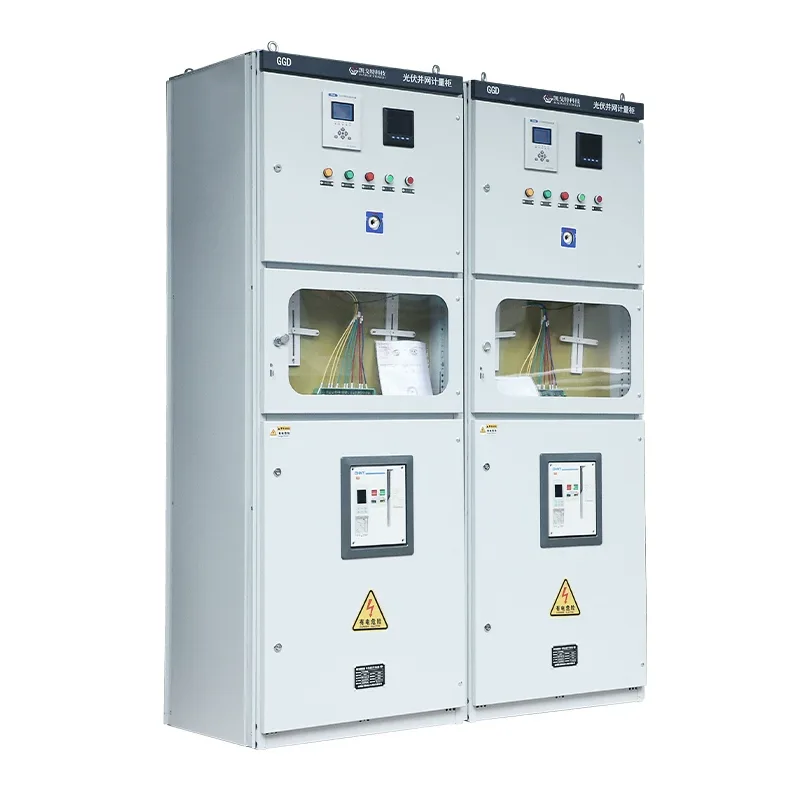

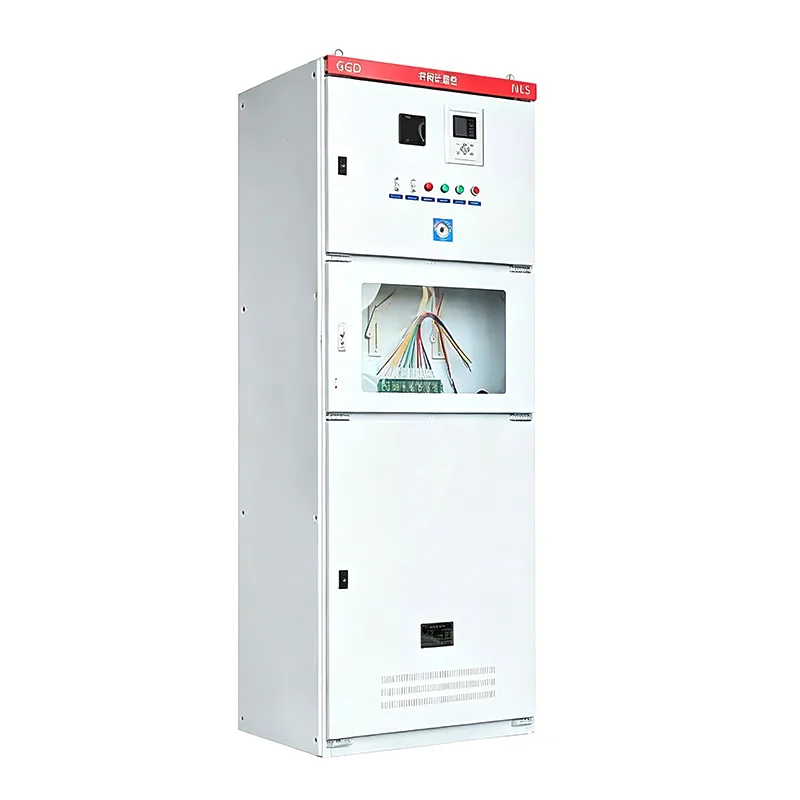

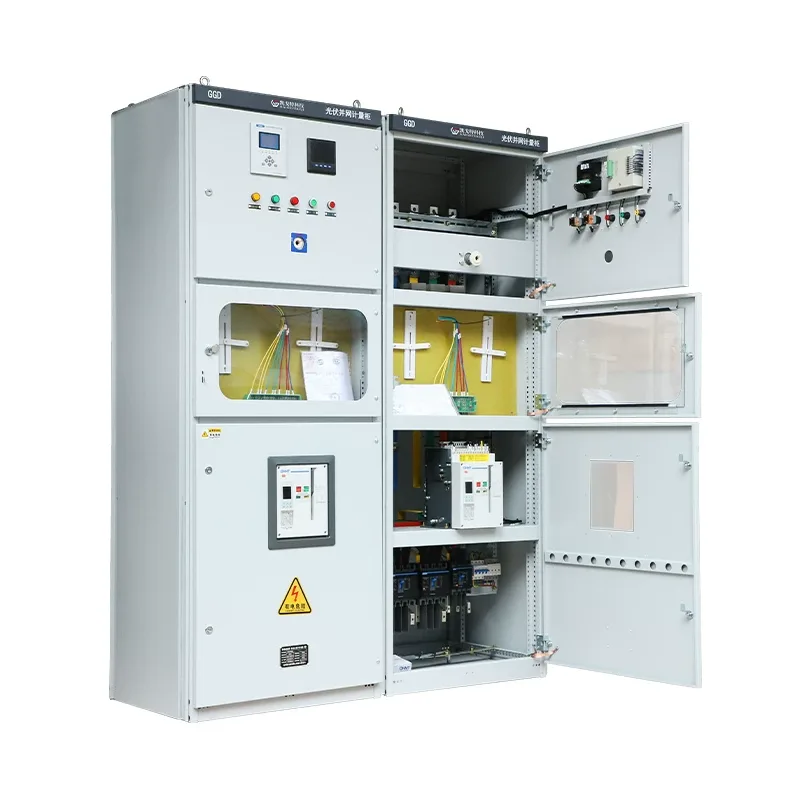

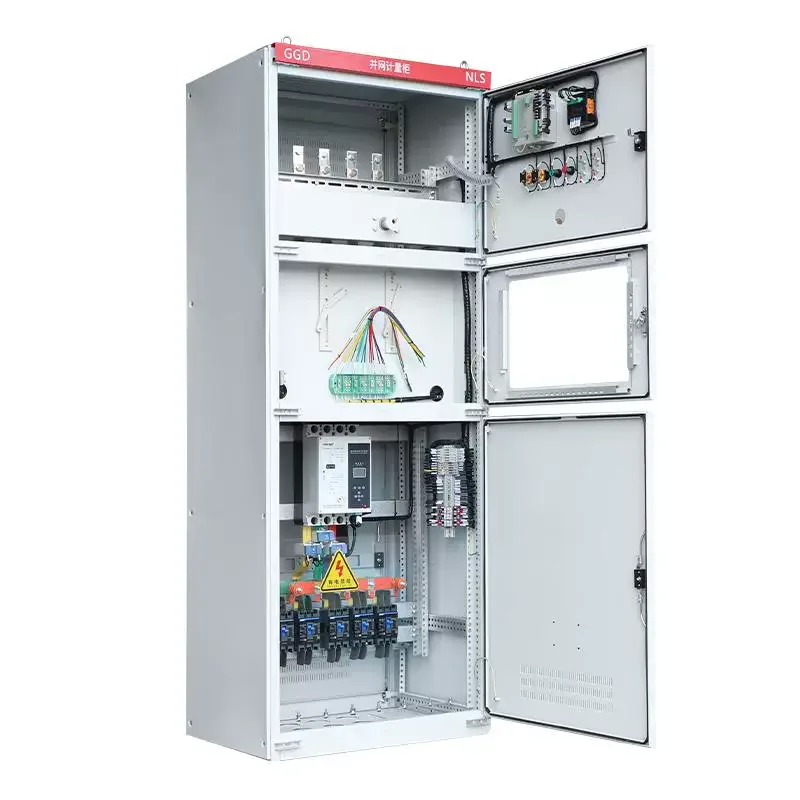

Фотоелектрична шафа, підключена до мережі

Фотоелектричні шафи, підключені до електромережі, відіграють вирішальну роль у захисті, вимірюванні, ізоляції, захисті від островів та обміні даними. Вони розроблені та виготовлені професійним виробником Shangming. Ми надаємо гарантію та надамо повну документацію та сертифікацію разом із вашим замовленням.

Які функції фотоелектричної шафи, підключеної до мережі?

Збір електроенергії: підключена до електромережі фотоелектрична шафа збирає вихідну потужність змінного струму від одного або кількох струнних інверторів.

Безпечна ізоляція: коли мережа знаходиться на техобслуговуванні або фотоелектрична система працює несправно, вона фізично відключає джерело живлення за допомогою автоматичних вимикачів або роз’єднувальних вимикачів, забезпечуючи безпеку персоналу та обладнання.

Функції захисту: фотоелектрична шафа, підключена до електромережі, має захист від надмірного струму, перенапруги, зниженої напруги та частотних аномалій. Найважливіше те, що він має захист від острівців, автоматично відключаючи точку підключення до мережі, коли основна мережа не в змозі запобігти зворотній передачі електроенергії та потенційному ураженню електричним струмом обслуговуючого персоналу.

Вимірювання та моніторинг: Обладнання має вбудований лічильник електроенергії, як правило, двонаправлений лічильник, який записує як вироблену, так і спожиту електроенергію.

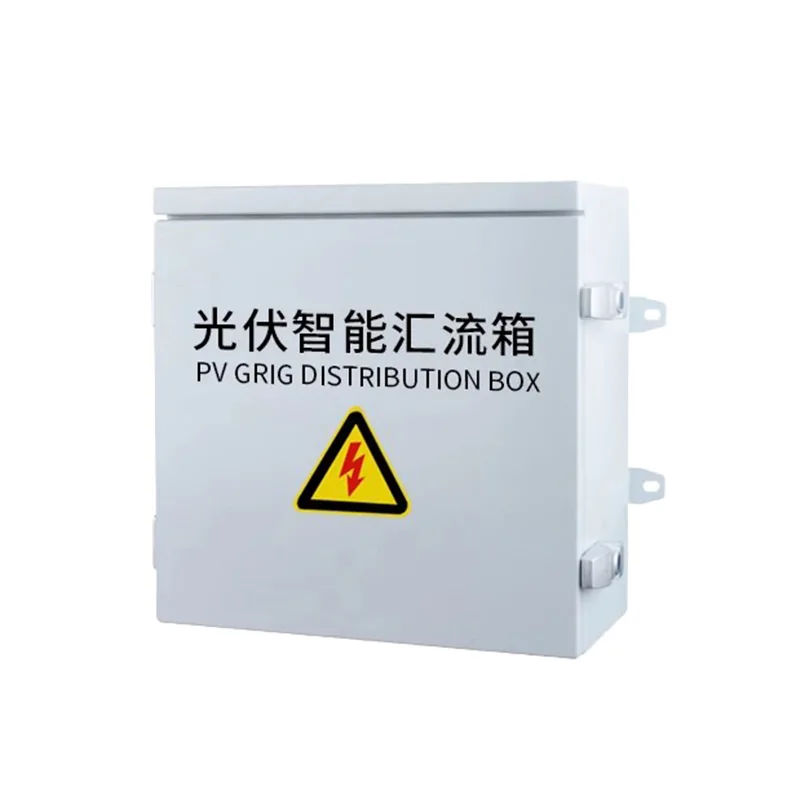

Різниця між фотоелектричною шафою, підключеною до електромережі, і фотоелектричною об’єднувальною коробкою

Застереження щодо встановлення

Встановлюючи фотоелектричну мережеву шафу, її слід встановлювати якомога ближче до трансформатора або головної розподільчої шафи. Коротші кабелі призводять до меншого падіння напруги. Якщо кабель занадто довгий, напруга в точці підключення до мережі підвищиться під час пікового вироблення електроенергії, спрацьовуючи захист інвертора від перенапруги та спричиняючи часті відключення.

Суворо заборонено встановлювати зовнішні електромережі під прямими сонячними променями. Високі температури можуть спричинити термічне спрацювання автоматичного вимикача, що призведе до помилкового спрацьовування. Ми рекомендуємо вибрати місце розташування на північній стіні будівлі або встановити сонцезахисний навіс.

Будь ласка, переконайтеся, що принаймні 800-1000 мм робочого простору залишено перед шафою, щоб гарантувати, що оператор може швидко повернути вимикач у аварійному випадку.

FAQ

З: Чому автоматичний вимикач у підключеній до мережі шафі несподівано спрацьовує під час пікового вироблення електроенергії опівдні?

A: Причини, які необхідно дослідити:

Перенапруга в мережі: це найпоширеніша причина. Сонячна енергія виробляється найсильніше опівдні, і якщо навколишнє споживання електроенергії низьке, напруга в точці підключення до мережі буде підвищена. Коли напруга перевищує межу захисту, встановлену підключеною до мережі шафою, шафа автоматично вимикається.

Температурне спрацьовування: погане розсіювання тепла в підключеній до мережі шафі. Сильний струм опівдні спричиняє надто високу внутрішню температуру шафи, що призводить до несправності теплового захисту автоматичного вимикача.

Невідповідне налаштування: струм налаштування автоматичного вимикача надто близький до максимального вихідного струму інвертора.

Рішення: Перевірте записи напруги. Якщо напруга в мережі занадто висока, зверніться до бюро електропостачання, щоб знизити кран трансформатора або налаштувати параметри захисту.

Питання: Які наслідки, якщо захист від перенапруг у підключеній до мережі шафі несправний і не замінений?

A: Це не вплине на виробництво електроенергії в короткостроковій перспективі, але втратить захист від блискавки. Сонячні електростанції здебільшого розташовані на відкритих дахах, де індукція блискавки надзвичайно часта. У разі індукованої блискавки висока напруга може безпосередньо проникнути в підключену до мережі шафу та потрапити в інвертор, викликаючи перегоряння компонентів вартістю в сотні тисяч юанів.

Ми рекомендуємо, якщо вікно стану SPD стає червоним, його необхідно негайно замінити.

Питання: Чи можна використовувати звичайну низьковольтну розподільну шафу для заміни спеціальної фотоелектричної електромережевої шафи?

A: Ні, його не можна замінити безпосередньо. Звичайні розподільні шафи не мають двонаправленого вимірювання, логіки захисту від острівців і функції відключення при зниженні напруги.

Бюро електропостачання зосередиться на перевірці цих фотоелектричних компонентів під час приймальних випробувань. У разі вимушеної заміни проект не буде прийнятий.
