Водостійка електророзподільна шафа

Ласкаво просимо до придбання атмосферостійких електричних розподільних шаф, розроблених і виготовлених фабрикою Shangming. У нас є повний процес виробництва та тестування продукції, і наша продукція має гарантовану якість. Ми надаємо економічно ефективні рішення для безпечної, безперервної та невимагаючої обслуговування зовнішніх систем електроживлення.

Особливості продукту

1. Всепогодний захист

Сертифікація рівня захисту: загальний рівень захисту досягає IP65 (IP66 опціонально), що забезпечує повну пилонепроникність і стійкість до бризок води під високим тиском.

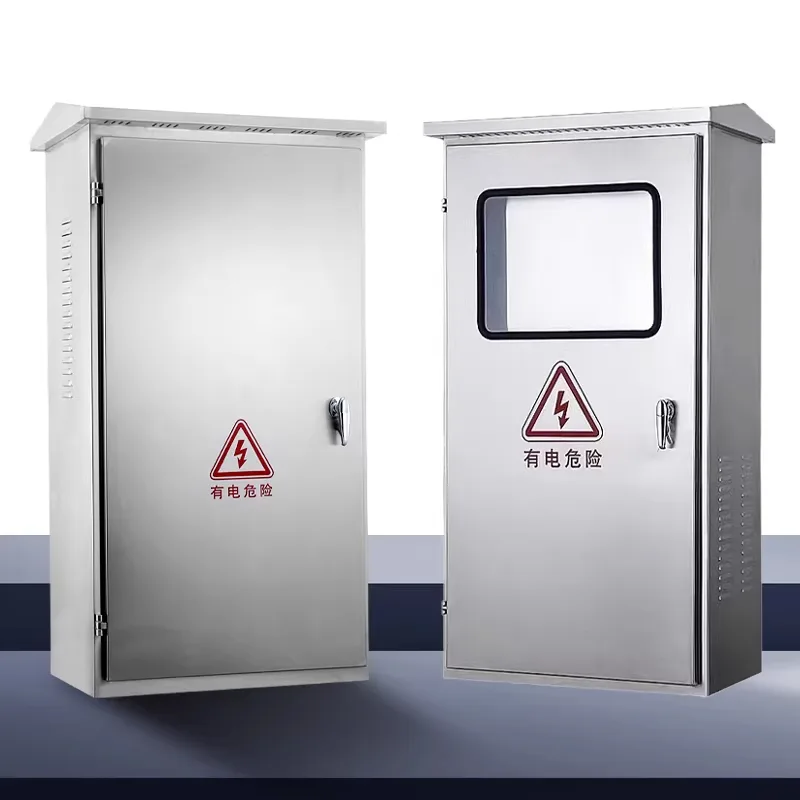

Похилий ковпачок від дощу: оснащений подовженим ковпачком від дощу у верхній частині шафи, який ефективно запобігає накопиченню води та снігу та відводить воду від дверних щілин.

2. Контроль температури та управління вологістю

Конструкція для запобігання утворенню конденсату: додатковий вологозахищений дихальний клапан промислового класу зберігає рівень захисту, збалансовуючи внутрішній і зовнішній тиск повітря, видаляючи вологу з корпусу та запобігаючи електрохімічній корозії електричних компонентів через конденсацію.

Інтегроване рішення для контролю температури: шафа підтримує встановлення нагрівача постійної температури або охолоджуючого вентилятора для забезпечення стабільної роботи електричних компонентів за різких температурних перепадів від -40°C до +70°C.

3. Стійкість до корозії та ультрафіолету

Серія з нержавіючої сталі: виготовлена ​​з високоякісної нержавіючої сталі 304 або 316, протравлена ​​та пасивована, підходить для прибережних середовищ із високим вмістом солі та хімічних заводів.

Серія з оцинкованої сталі: завдяки використанню гарячого оцинкованого базового матеріалу в поєднанні з поліефірним порошковим покриттям для зовнішнього використання, фарба не зникає та не тріскається під сильним ультрафіолетовим випромінюванням, забезпечуючи стійкість до корозії понад 15 років.

4. Модульний і зручний дизайн установки

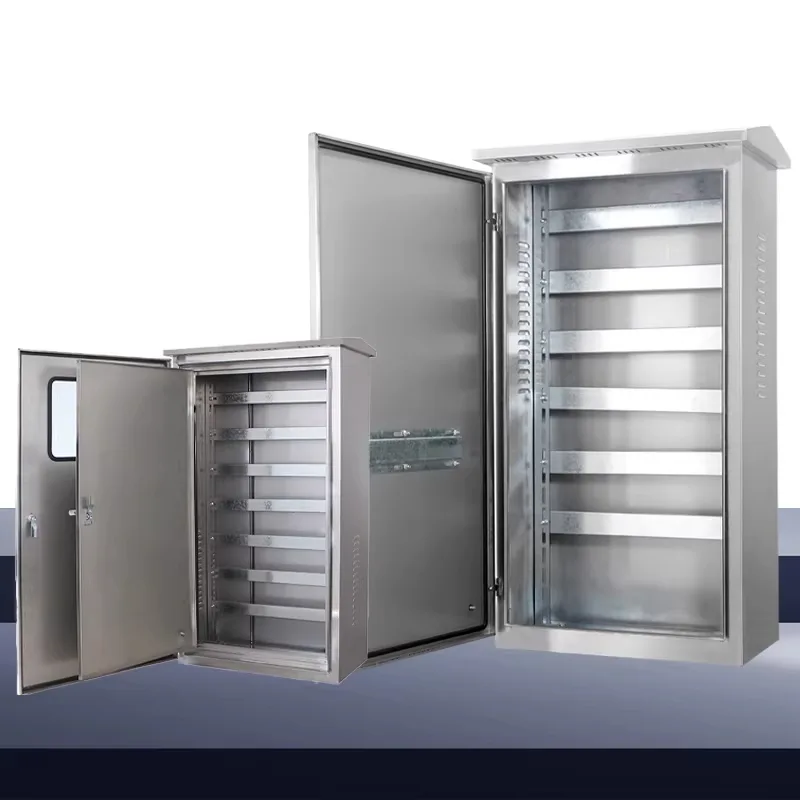

Регульована монтажна структура: внутрішні балки та монтажні пластини розподільної коробки мають конструкцію з кількома отворами, що дозволяє гнучко регулювати залежно від глибини компонентів, полегшуючи компонування великих автоматичних вимикачів і шинних систем.

Основа нижнього вводу кабелю: оснащена піднятою основою, вона не тільки полегшує введення кабелю з-під землі, але й ефективно запобігає зануренню ґрунтових вод у нижній вхід кабелю.

Для яких умов потрібні атмосферостійкі розподільні шафи?

У деяких випадках встановлення звичайних внутрішніх розподільних шаф може легко призвести до короткого замикання, витоку електрики або навіть пожежі через потрапляння води, накопичення пилу, корозію або перепади температури. Необхідно підвищити рівень захисту. Тому ми рекомендуємо використовувати атмосферостійкі електричні розподільні шафи в таких сценаріях:

1. Повністю зовнішнє середовище

Типові сценарії: муніципальні блоки керування вуличним освітленням, розподільчі шафи світлофорів, блоки електроживлення ETC на магістралях, шафи живлення екрану для зовнішньої реклами, машинні кімнати ліфтів на даху, блоки розподілу інверторів для фотоелектричних/вітряних електростанцій.

Ризики: прямий вплив дощу, снігу, граду, сильного ультрафіолетового випромінювання та значні перепади температури протягом доби.

Вимоги: клас захисту IP65 або вище, нержавіюча сталь або матеріал покриття з високою атмосферостійкістю.

2. Місця з високою вологістю або схильністю до утворення конденсату

Типові сценарії: Підземні господарські тунелі, бювети, очисні споруди, кімнати з обладнанням басейнів, теплиці, ферми аквакультури.

Ризики: повітря в цих місцях насичене вологою, що робить металеві компоненти схильними до окислення та знижує ефективність ізоляції.

Вимоги: мінімум IP54, рекомендовано IP65. Корпус повинен мати відмінну герметичність і внутрішню конструкцію проти конденсації.

3. Пил, пісок або волокна

Типові сценарії: цементні заводи, деревообробні заводи, текстильні майстерні, шахти, інфраструктура пустелі.

Ризики: накопичення пилу призводить до поганого розсіювання тепла, контактної адгезії та руйнування дуги.

Вимоги: IP5X (пилозахисний) і вище. Шви дверей і отвори для входу/виходу кабелю повинні бути повністю герметичні.

4. Прибережні зони, зони хімічної корозії або корозії з високим вмістом сольових бризок

Типові сценарії: порти, морські платформи, проекти прибережної вітроелектростанції, периферійні станції керування хімічними заводами, гальванічні майстерні.

Ризики: середовище, багате іонами хлориду, прискорює корозію металу; звичайні сталеві пластини з порошковим покриттям не витримують тривалого використання і проржавіють наскрізь.

Вимоги: корпус з нержавіючої сталі 304/316 + захист IP65; звичайна вуглецева сталь заборонена.

5. Тимчасові будівельні або мобільні робочі майданчики

Типові сценарії: Трирівневі розподільчі коробки на будівельних майданчиках, тимчасові силові шафи для будівництва залізниці/шосе, аварійний розподіл електроенергії для виставок/заходів.

Ризики: відсутність фіксованого укриття, часті переїзди, неконтрольоване середовище.

Вимоги: IP54 або вище + ударостійка конструкція + конструкція ручки/коліщатка, що відповідає тимчасовим правилам електробезпеки.

Інструкції з технічного обслуговування

Незважаючи на високу якість, високу продуктивність і довговічність наших атмосферостійких електричних розподільних шаф, необхідне належне технічне обслуговування, щоб продовжити термін їх служби.

1. Звичайний візуальний огляд: рекомендовані щомісячні або щоквартальні огляди.

Перевірка зовнішнього вигляду: перевірте корпус на наявність вм’ятин, іржі, особливо зварних швів і країв дверей. Перевірте фарбу на відшарування.

Стан ущільнення дверцят: переконайтеся, що ущільнювальні смужки не старі, не тріснуті, не деформовані та не від’єднані.

Функція замка: Перевірте дверні замки на гнучкість і герметичність, запобігаючи несанкціонованому відкриттю або проникненню дощової води.

Вхід/вихід кабелю: переконайтеся, що водонепроникні ущільнювачі затягнуті, а кабелі не ослаблені та не зношені.

Примітка: спеціальну перевірку слід проводити відразу після сезону дощів, тайфуну або піщаної бурі.

2. Щоквартальне глибоке технічне обслуговування: рекомендовано кожні 3–6 місяців.

Внутрішнє очищення: після вимкнення живлення відкрийте дверцята шафи та за допомогою сухого стисненого повітря (≤0,3 МПа) видаліть пил із рейок, клемних блоків і поверхонь компонентів. Не використовуйте мокру тканину або воду для миття.

Перевірка затягування: Використовуйте динамометричну викрутку, щоб затягнути клеми головного кола, клеми заземлення та кріплення DIN-рейки, щоб запобігти поганому контакту через вібрацію.

Стан компонента: спостерігайте за перегріванням, знебарвленням або незвичними запахами вимикача. Перевірте чутливість пристрою захисного відключення (RCD).

Дренажні/вентиляційні отвори (якщо налаштовані): очистіть засмічення жалюзі або фільтрів, щоб забезпечити належне розсіювання тепла.

3. Щорічна комплексна перевірка: принаймні один раз на рік; не нехтуйте.

Перевірка ефективності ущільнення: перевірте еластичність усіх ущільнювальних смуг. Негайно замініть, якщо твердіння посилиться або з’являться тріщини.

Можна провести простий тест на розбризкування шаф IP65, щоб спостерігати, чи вода потрапляє на внутрішню стінку.

Захист від корозії:

Шафи з оцинкованої або вуглецевої сталі: нанесіть фарбу проти іржі на подряпані ділянки;

Шафи з нержавіючої сталі: видаліть соляні плями або бруд нейтральним миючим засобом, щоб запобігти корозії іонами хлориду.

Перевірка безперервності заземлення: використовуйте тестер опору заземлення, щоб переконатися, що опір між корпусом і системою заземлення становить ≤ 0,1 Ом.

Функціональне тестування: імітуйте запуск і відключення навантаження, щоб перевірити точність логіки керування та дій захисту в кожному ланцюзі.

Заборонені дії:

Не відкривайте дверцята корпусу для чищення або регулювання, коли ланцюг знаходиться під напругою.

Не використовуйте сильні кислоти, сильні луги або органічні розчинники для протирання корпусу, оскільки це може пошкодити покриття та ущільнювальні смуги.

Не збільшуйте отвори та не змінюйте структуру корпусу без дозволу.

Не ігноруйте незначну іржу або старіння ущільнювальних смужок.
