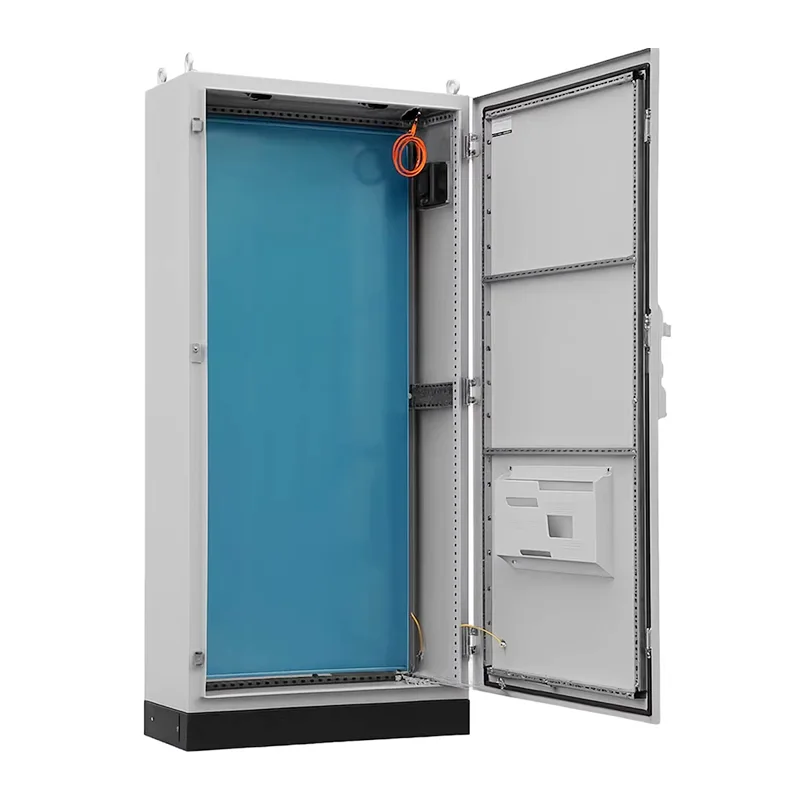

Розподільна шафа ES п'ятипрофільна

Компанія Shangming з Yueqing, Wenzhou, Китай, є професійним виробником електророзподільних шаф ES з п’ятискладовим профілем. Ми вибираємо високоміцні холоднокатані сталеві листи та переробляємо їх у цей продукт за допомогою п’яти безперервних процесів згинання. Дверна панель знаходиться високо над землею, що робить установку та обслуговування зручними. Ми також пропонуємо різні специфікації та розміри на ваш вибір, а також вітаємо індивідуальні проекти на основі ваших креслень.

Надіслати запит

Опис продукту

П'ятипрофільна розподільна шафа ES є надійним продуктом з високою міцністю та класом захисту IP55. Щільно розташовані модульні отвори з кроком 25 мм на рамі забезпечують гнучкість і універсальність встановлення. Цей продукт надає китайський виробник Shangming. Ми підтримуємо нестандартне налаштування та можемо запропонувати комплексні рішення та конкурентоспроможні ціни.

Основні структурні особливості

Основна несуча рама електророзподільного шафи ES з п’ятискладовим профілем проходить п’ять точних вигинів, утворюючи скелет п’ятискладного профілю. Ця конструкція з декількома згинами не тільки підвищує поздовжню несучу здатність сталевої пластини, але й створює природну водонепроникну структуру канавок, ефективно запобігаючи просочуванню рідини.

Верхня, нижня та бічні панелі шафи зазвичай зварюються як єдине ціле, що забезпечує більшу стабільність і стійкість до кручення порівняно з болтовим монтажем. Профілі мають стандартні отвори з інтервалом 25 мм для стандартизованого встановлення внутрішніх електричних компонентів.

Така конструкція робить п’ятискладову шафу ES придатною для потреб розподілу електроенергії з великою місткістю та кількома контурами, забезпечуючи достатній внутрішній простір і забезпечуючи ефективнішу проводку та обслуговування.

Функції продукту

П'ятискладові розподільні шафи Shangming ES доступні в стандартних і індивідуальних моделях. Для вашого проекту вони не тільки забезпечують живлення, але й пропонують надійну основу для безпечної, ефективної електричної системи, що розвивається.

1. Конструкційна опора та несуча здатність

П'ятикратний профіль - це не тільки зовнішня оболонка, але й екзоскелет всієї шафи. Процес п'ятикратного згинання підвищує поздовжню міцність профілю на стиск, забезпечуючи стабільність навіть після встановлення важкого обладнання та запобігаючи скрученню чи осіданню.

Внутрішня частина профілю заповнюється стандартними отворами. У поєднанні з балками та опорною плитою компоненти можуть вільно розташовуватися у внутрішньому просторі, покращуючи використання.

2. Охорона навколишнього середовища

У порівнянні зі звичайними розподільними коробками шафа ES забезпечує кращу герметичність. Завдяки спеціальній складчастій структурі краю, утвореній на отворі шафи п’ятикратним профілем, вода тече вздовж складок назовні шафи, а не просочується в ущільнювальну смугу.

Корпус у поєднанні з високоякісними ущільнювальними смужками з ЧПК ефективно ізолює надзвичайно дрібний струмопровідний пил і корозійну вологу, захищаючи ефективність ізоляції внутрішніх електронних компонентів.

3. Інтегроване управління температурою та розсіюванням тепла

Цей продукт є шафою керування, рекомендованою компанією Shangming для проектів, де пріоритетним є захист компонентів від перегорання.

П’ятискладова рама та бічні панелі підтримують установку потужних промислових кондиціонерів або теплообмінників, не викликаючи пошкодження ущільнення через вібрацію. Внутрішня структура шафи сприяє конвекційній циркуляції повітря, запобігаючи ефекту теплового острова у верхній частині шафи або в місцях із щільними компонентами.

4. Захист безпеки та інтерфейс людина-машина

У нас є професійні болти заземлення між дверцятами шафи, бічними панелями та корпусом шафи, з’єднані жовто-зеленим двоколірним дротом. Весь металевий корпус забезпечує надійний захист від ураження електричним струмом.

Ми пропонуємо варіанти налаштування; ви можете обрати дверну панель із прозорим вікном, у поєднанні з триточковим замком, що полегшує огляд та фізично запобігає відкриттю шафи сторонніми особами.

Технічні параметри

матеріал	SUS304 (моделі з інших матеріалів не є обов’язковими)
Обробка поверхні	Протягування дроту, монтажна версія оцинкована
Рівень захисту	IP55 (pressGB4205-1993)
Стандартна конфігурація	Передні двері, задня панель, інсталяційна панель, бічна панель шафи, двері замок, ущільнювальна планка
Товщина сталевого листа	Каркас: п’ятигранний профіль 1,5 мм Дверна панель: 2,0 мм Задня панель: 1,5 мм Монтажна пластина: 2,5 мм

Таблиця розмірів і характеристик

Технічні характеристики та розміри			Ширина								Висота								Глибина						монтаж дошка
Ширина	Висота	Глибина	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	Т1	Т2	Т3	Т4	Т5	Т6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600І	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449І	1098	1896

Сценарії застосування продукту

Ми рекомендуємо цей продукт для проектів зі складним середовищем, що вимагають незалежної роботи окремих блоків і високої жорсткості конструкції. Ви можете зв'язатися з нами в будь-який час з вашими вимогами для обговорення та визначення конкретного рішення підбору.

Автоматизоване управління автономним механічним обладнанням

Завдяки своїй інтегрованій зварній конструкції п’ятиступінчаста розподільна шафа ES ідеально підходить для керування великим одноблоковим обладнанням.

Типові випадки: пакувальні машини, машини для лиття під тиском, верстати з ЧПК, шафи керування машинами лазерного різання.

Чому варто вибрати це? Велике незалежне обладнання, що працює як єдине ціле, не потребує паралельної роботи в шафі. Герметичний захист шафи ES запобігає проникненню масляного туману та металевого пилу в прецизійний контролер.

Насосні станції та водопідготовка

Розподільна шафа ES із п’яти профілями забезпечує більші переваги у вологому середовищі або середовищі, схильному до бризок.

Типові випадки: блоки керування водяними насосами зовнішнього середовища, системи керування аерацією на очисних спорудах, насосні відділення вторинного електропостачання.

Чому варто вибрати це: механічна гідроізоляційна структура, утворена п’ятискладним профілем у поєднанні з клейовими ущільнювальними стрічками, ефективно протистоїть дощу та волозі. Навіть у довготривалому середовищі з високою вологістю його вбудована зварна структура гарантує, що внутрішні компоненти залишаються сухими.

Харчова та фармацевтична промисловість

Ми рекомендуємо наші розподільчі шафи для майстерень, які потребують частого промивання або надзвичайно високих стандартів чистоти. Ми використовуємо якісні, безпечні матеріали та виготовляємо суворо згідно з необхідними стандартами.

Типові випадки: шафи керування лініями розливу напоїв, шафи живлення лінії пакування фармацевтичних препаратів.

Чому варто вибрати це? Шафа ES, виготовлена з нержавіючої сталі, має гладкі заокруглені краї та мінімальну кількість зварних швів, що робить її менш схильною до накопичення бактерій або пилу. Його поверхня також стійка до хімічних дезінфікуючих спреїв і очищення водою під високим тиском.

Гірничодобувна промисловість, цементне середовище та середовище з високим рівнем вібрації

Наші продукти також можна використовувати на важких промислових об’єктах, що включають дроблення, просіювання або транспортування на великі відстані. Фабрика Shangming має 7-етапний процес перевірки якості, що забезпечує достатню міцність продукту.

Типові випадки: блоки керування гірничим конвеєром, панелі керування подачею цементного заводу, мобільні шафи керування генераторними установками.

Чому варто вибрати це: цільна зварна конструкція забезпечує відмінну стійкість до крутного моменту. Під час сильної вібрації або підйому рама з п’ятьма вигинами захищає дорогі внутрішні перетворювачі частоти та модулі ПЛК від поганого контакту або фізичного пошкодження внаслідок деформації корпусу.
