Розподільна шафа низької напруги XL-21

Розподільна шафа низької напруги XL-21 надається компанією Shangming, китайським виробником. У нас є повні виробничі можливості з місячною виробничою потужністю понад 3000 одиниць. Ми підтримуємо індивідуальні креслення, закупівлю компонентів і заводські випробування. Ви можете зв’язатися з нами в будь-який час, щоб розпочати розробку рішення.

Структура продукту

Розподільна шафа низької напруги XL-21 має повністю закриту, фіксовану та вертикально розділену структурну конструкцію, яка надає перевагу простоті, надійності та легкості обслуговування.

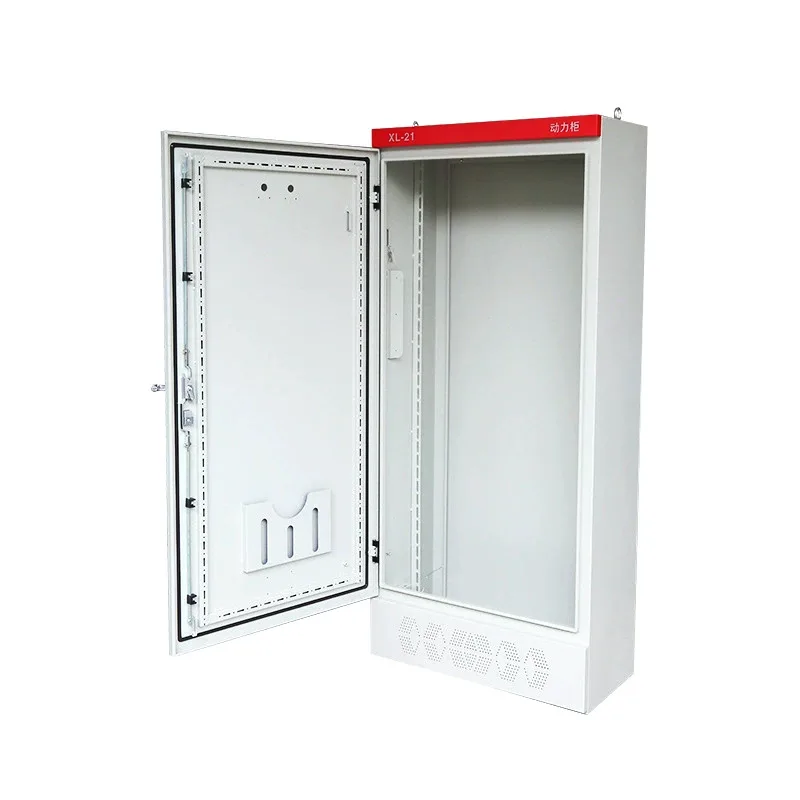

1. Зовнішній вигляд шафи

Шафа XL-21 виготовлена ​​з листової холоднокатаної сталі, зігнутої та звареної, що забезпечує достатню жорсткість для підтримки важких автоматичних вимикачів і збірних шин. Захисні двері є одноразовою конструкцією з кутом відкривання більше 110°. Поліуретанові ущільнювальні смуги встановлені навколо країв дверей, щоб підвищити пилонепроникність.

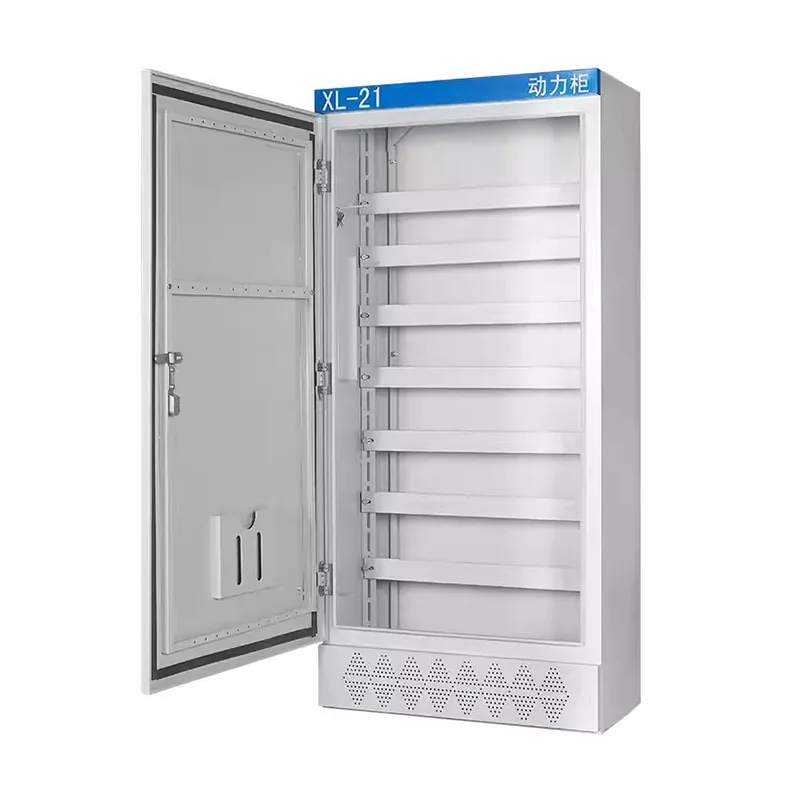

Внутрішні сторони мають вертикальні профілі з перфорацією, що полегшує регулювання балок і монтажних пластин відповідно до розмірів компонентів.

2. Внутрішнє планування

Хоча XL-21 є єдиним інтегрованим простором, він розділений на кілька функціональних зон:

Область верхньої шини: головна вхідна шина розташована у верхній частині шафи, закріплена ізоляторами та підтримує горизонтальне або вертикальне розширення мідних шин.

Центральна зона компонентів: це основна зона, яка використовується для встановлення вимикачів, автоматичних вимикачів, контакторів, теплових реле тощо.

Нижня зона електропроводки: у нижній частині передбачено достатньо місця для вводу кабелю, а також спеціальні шини нейтралі та заземлення.

3. Конструкція днища та входу/виходу кабелю

У нижній частині розподільної шафи є велика знімна панель, яку можна налаштувати з отворами залежно від кількості кабелів і використовувати з кабельними оболонками.

Для збільшення висоти шафи над землею можна встановити сталеву основу висотою 50-100 мм, забезпечуючи захист від вологи та полегшуючи керування навантажувачем.

Переваги продукту

1. Широке застосування

Розподільна шафа низької напруги XL-21 має класичну структуру розподільчої шафи низької напруги. Його зріла технологія та висока стандартизація зробили його широко використовуваним на заводах, у будівельних та муніципальних проектах, а його надійність доведена протягом тривалого періоду.

2. Підходить для розподілу навантаження

Як професійний виробник, Shangming проектує системи живлення для двигунів, насосів, вентиляторів та іншого енергетичного обладнання. Продукти мають відмінну пропускну здатність по струму, можуть працювати безперервно та відповідають вимогам додатків із високим навантаженням.

3. Міцний і довговічний

Доступно декілька матеріалів, зокрема вуглецева сталь, оцинкована сталь і нержавіюча сталь. Незалежно від використовуваного матеріалу, конструкція корпусу забезпечує достатню міцність і стійкість до ударів, що робить його придатним для тривалого використання в промислових умовах.

4. Зручне обслуговування

Внутрішні електричні компоненти силової шафи систематично розташовані з чіткими схемами. Він має одну праву дверцята з ручкою рубильника, розташованою у верхній правій колонці в передній частині шафи. Вимірювальні прилади та джерела живлення сигналу встановлені на дверях, забезпечуючи повну експозицію, коли двері відкриті, для легкого огляду та обслуговування.

5. Сильна сумісність

Наша низьковольтна розподільна шафа XL-21 може бути гнучко налаштована з основними електричними компонентами, такими як автоматичні вимикачі, контактори та теплові реле, адаптуючись до різних схем керування та захисту для задоволення потреб різних проектів.

6. Перевага в ціні

У порівнянні зі складними конструкціями, такими як висувні шафи, розподільна шафа XL-21 має просту структуру та контрольовані витрати на виробництво, що робить її ідеальною для проектів з високими вимогами до економічності та стабільності.

Які вимоги до середовища встановлення для розподільної шафи XL-21?

Ця низьковольтна розподільна шафа XL-21 в основному використовується в трифазних трипровідних і трифазних чотирьохпровідних системах живлення з частотою змінного струму 50 Гц і напругою нижче 500 В для розподілу електроенергії та освітлення. Перед початком проекту або фактичного встановлення ви можете визначити середовище встановлення. Як виробник, ми пропонуємо наступні пропозиції:

1. Температура навколишнього середовища

Нормальна робоча температура: від -5 ℃ до +40 ℃;

Середня температура за 24 години: не вище +35 ℃;

Температура зберігання та транспортування: від -25 ℃ до +55 ℃ (короткочасно);

Примітка. Якщо встановлено в середовищі з високою температурою, потрібна покращена вентиляція або конструкція зниження номінальних характеристик.

2. Висота

Висота установки повинна бути менше або дорівнювати 2000 метрів.

Понад 2000 метрів потрібне зниження номіналу відповідно до стандартів.

3. Відносна вологість

При температурі навколишнього середовища установки +40 ℃ відносна вологість повинна бути ≤ 50%.

При більш низьких температурах допустима більш висока вологість.

4. Місце встановлення

Силова шафа XL-21 призначена лише для внутрішньої установки.

Забороняється встановлювати в: незатінених відкритих місцях, небезпечних місцях з вибухонебезпечними газами або пилом, сильно корозійних середовищах або місцях із сильною запиленістю чи електропровідним пилом.

5. Механічні та вібраційні умови

Навколишнє середовище, де встановлено, має бути вільним від сильної вібрації та ударів. Частота вібрації ≤ 10 Гц, прискорення ≤ 0,5g. Фундамент установки повинен бути стабільним, уникаючи використання однієї платформи з великими двигунами або штампуючим обладнанням.

Після монтажу шафу необхідно тримати в основному вертикально, з вертикальним нахилом ≤ 5°, інакше це вплине на термін служби робочого механізму.

6. Приміщення для вентиляції та розсіювання тепла

Доступ для обслуговування повинен бути забезпечений спереду та ззаду шафи. Передня робоча поверхня має бути ≥ 0,8 м, рекомендовано 1,0 м. Якщо потрібне технічне обслуговування ззаду, потрібно ≥ 0,8 м. Верх шафи повинен знаходитися на відстані не менше 0,5 м від стелі. Коли кілька шаф розташовано поруч, між ними не потрібно зазору; їх можна безпосередньо зібрати. Проте вентиляційний простір необхідно залишити з обох кінців усього ряду.

7. Вимоги протипожежної безпеки та техніки безпеки

Місце встановлення має бути негорючою конструкцією. Забороняється зберігати легкозаймисті та вибухонебезпечні матеріали на відстані ближче 1 метра від місця установки.

Земля повинна бути рівною і сухою. Рекомендується спорудити бетонну основу на висоті 100-200 мм над землею, щоб запобігти проникненню води.

8. Електромагнітне середовище

Місце встановлення має бути подалі від потужних перетворювачів частоти та високочастотного обладнання, щоб запобігти перешкодам із вторинними ланцюгами керування. Якщо існують сильні електромагнітні перешкоди, рекомендується використовувати екрановані кабелі для ліній керування та прокладати їх в окремому кабельному лотку.
