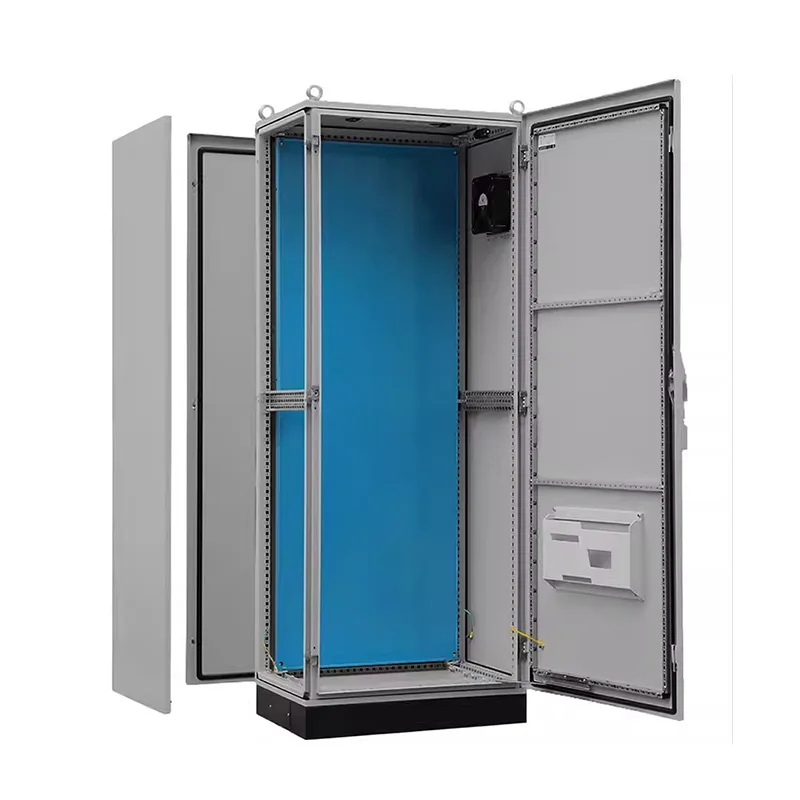

PS Розподільна шафа з дев'ятьма профільами

Розподільна шафа PS із дев’яти профілями знімається та легко підключається. Якщо ваш проект вимагає складної та великої системи з кількома шафами, ви можете зв’язатися з Shangming і дозволити нам стати вашим постачальником прямих продажів. Ми підтримуємо нестандартну кастомізацію.

Технічні параметри

Специфікації замовлення

Переваги продукту

Розподільна шафа PS із дев’ятипрофільним профілем має високу міцність і високу надійність, а розширення не потребує модифікації шафи. Він забезпечує термін служби понад 15 років. Крім того, продукти Shangming пропонують інші переваги, що робить їх відповідним вибором.

I. Структурні переваги

Колонка корпусу PS проходить дев’ять точних згинів з ЧПУ, утворюючи замкнуту секцію з багатьма посиленнями. Це збільшує жорсткість на вигин і кручення більш ніж на 40% порівняно з конструкцією з п’ятикратним згином, що дає змогу підтримувати важкі каркасні автоматичні вимикачі, сухі трансформатори та потужні перетворювачі частоти.

Ця функція робить нашу продукцію придатною для використання в середовищах із високим рівнем вібрації, таких як суднобудування, гірничодобувна промисловість і залізничний транспорт, усуваючи ризик втомного розтріскування зварного шва.

Завдяки 3-4 монтажним поверхням (передня, задня та внутрішня сторони), на всіх яких попередньо просвердлені отвори діаметром 25 мм за міжнародним стандартом, він підтримує DIN-рейки, об’ємні панелі ПЛК і модулі живлення на будь-якій висоті та на будь-якій поверхні, що забезпечує гнучке розташування та тривимірну модульну кабельну розводку.

II. Функціональні переваги

Таким чином, розподільна шафа PS об’єднує функції живлення, керування та моніторингу, об’єднуючи основні вхідні лінії та розгалуження розподілу електроенергії, схеми керування двигуном та інтелектуальні блоки, усуваючи потребу в окремому блоку керування.

Для майбутніх можливостей інтелектуального розширення ми зарезервували достатню кількість інтерфейсів і місць встановлення, що підтримує віддалений моніторинг і дозволяє в майбутньому розширювати та розпаралелювати за потреби.

Конструкція металевої перегородки ефективно пригнічує вплив джерел перешкод, таких як перетворювачі частоти, на керуючі сигнали.

III. Переваги ефективності

Як професійний китайський виробник, Shangming пропонує швидке налаштування та гнучке реагування. Ми підтримуємо замовлення від однієї одиниці; нестандартні розміри, матеріали та рівні захисту можна налаштувати за потреби. Під час специфікації рішення та процесу виробництва ми надамо зразки для вашого підтвердження, щоб уникнути переробки на місці

25-мм стандартизований інтерфейс сумісний з основними брендами, такими як Schneider Electric і ABB; отвори для входу та виходу кабелю сумісні з міжнародними стандартними вводами, що забезпечує ефективне встановлення та паралельне підключення.

Під час фактичного встановлення шафа PS використовує всі болтові з’єднання, усуваючи потребу у зварюванні. Збірка на місці швидка, кілька шаф можна безшовно з’єднати, а шинне підключення є зручним, що скорочує період будівництва на 30%.

Як налаштувати розподільну шафу під свої потреби?

Shangming має власну фабрику та може надати PS 90% складні розподільні шафи різних розмірів. Ми також підтримуємо нестандартне налаштування. Ми надамо вам комплексний передпродажний аналіз і специфікацію рішення. Ви також можете розглянути, чи підходить ваше рішення для вашого проекту на основі таких пропозицій:

Крок 1: Визначте основні вимоги

Сценарії застосування: для керування водяним насосом? Фотоелектричний комбайн? Виробнича лінія? Центр обробки даних? Зовнішня насосна станція?

Електричні параметри: яка напруга системи (220 В/380 В/480 В)? Основний вхідний струм? Кількість контурів? Чи включає в себе моторні навантаження?

Функції керування: чи потрібен автоматичний запуск/зупинка, дистанційний моніторинг, зв’язок BA чи керування ПЛК?

Середовище встановлення: у приміщенні/зовні? Діапазон температури/вологості? Чи є корозія, пил або вібрація?

Вимоги до захисту: який рівень захисту потрібен? Чи потрібен матеріал з нержавіючої сталі?

Стандарти сертифікації: Яким стандартам необхідно відповідати?

Будь ласка, зверніть увагу: надання існуючих креслень, фотографій або подібних прикладів проекту покращить ефективність нашої комунікації.

Крок 2: Вибір правильної платформи шафи

Різні базові типи шаф задовольняють різні потреби. Якщо вам потрібне інтегроване живлення та керування, ми рекомендуємо складану розподільну шафу PS 90%.

Інші основні потреби? Зв'яжіться з нами зараз!

Крок 3: Підтвердження рішення

Shangming надає безкоштовну технічну підтримку, включаючи розробку електричної схеми, рекомендований розумний розподіл ланцюга, підтвердження 3D-структури, підтвердження зразка та фактичну інтеграцію інтелектуальних функцій для майбутнього використання та розширення.

Після підтвердження зразка ми організуємо масове виробництво. Завдяки 5+ автоматизованим виробничим лініям наша щомісячна потужність досягає 3000+ одиниць. Індивідуальні продукти можуть бути доставлені протягом 20-30 днів, а термінові замовлення будуть відповідати протягом 72 годин.

FAQ

З: Що таке дев'ятикратний профіль? Чим він кращий за звичайний профіль?

Відповідь: Дев’ятикратний профіль виготовляється шляхом точного згинання однієї сталевої пластини дев’ять разів у раму шафи.

Порівняно з чотири- чи п’ятикратними профілями, дев’ятискладова конструкція забезпечує значно більший опір вигину та крученню, а одна шафа здатна витримувати статичне навантаження 800–1000 кг. Профіль покритий монтажними отворами, розташованими на відстані 25 мм, що дозволяє встановлювати різні аксесуари без свердління на місці.

З: Чи можна об’єднувати шафи PS нескінченно? Як гарантується герметизація?

A: Так. Шафи PS можна комбінувати горизонтально, знявши бічні панелі та використовуючи спеціалізовані комбінувальні з’єднувачі.

Для забезпечення рівня захисту необхідно використовувати спеціальну об’єднувальну ущільнювальну стрічку на з’єднаннях рами під час об’єднання шаф, щоб гарантувати, що рівень захисту залишається на рівні IP55 після об’єднання.

Питання: Чому клас захисту вашої PS шафи IP55, а не IP66?

A: Оскільки шафа PS має модульну конструкцію збірки, бокові та верхня панелі можна знімати, що призводить до збільшення кількості швів.

IP55 є достатнім, щоб протистояти пилу та бризкам води з будь-якого напрямку, достатнім для 95% промислових середовищ.

Якщо у вашому середовищі потрібне часте миття водою під високим тиском, тобто потрібен клас захисту IP66, ми рекомендуємо вибрати цілісно зварену п’ятискладову шафу ES.
