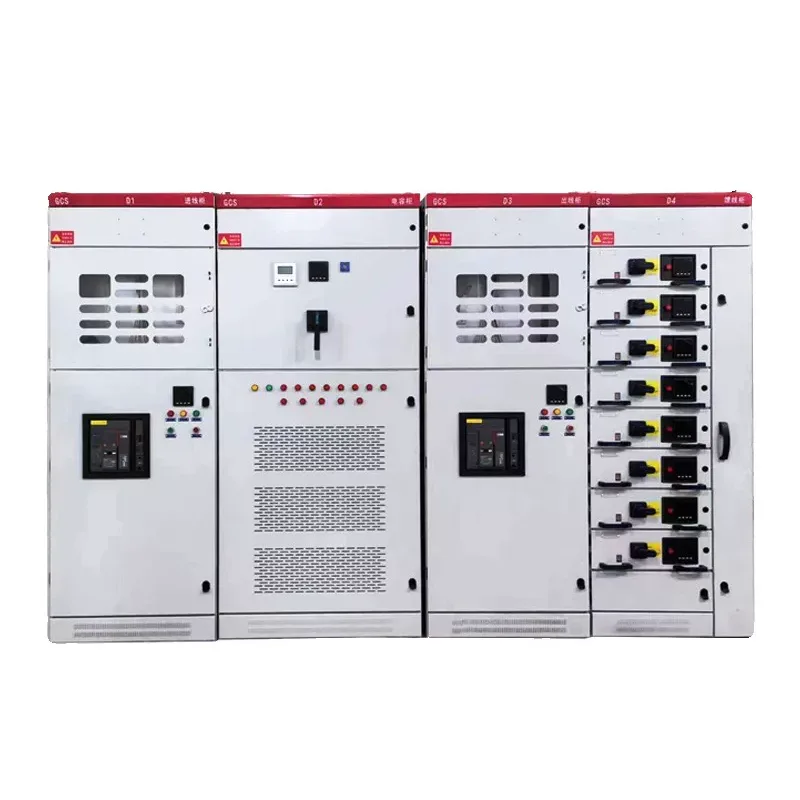

Низьковольтні висувні розподільні пристрої GCS

Низьковольтні висувні розподільні пристрої GCS мають спрощену структуру, хорошу сумісність компонентів і на 20%-35% дешевші за MNS, що робить їх придатними для бюджетних проектів. Якщо ви зацікавлені у виборі цього продукту та розробці плану проекту, будь ласка, зв’яжіться з Shangming, надійним постачальником з Yueqing, Wenzhou, Китай.

Особливості продукту

Низьковольтний висувний розподільний пристрій GCS поєднує високу надійність MNS із простотою експлуатації GGD, що робить його ідеальним для низьковольтних систем розподілу електроенергії з багатьма ланцюгами, частим техобслуговуванням і фокусом на контролі загальних витрат.

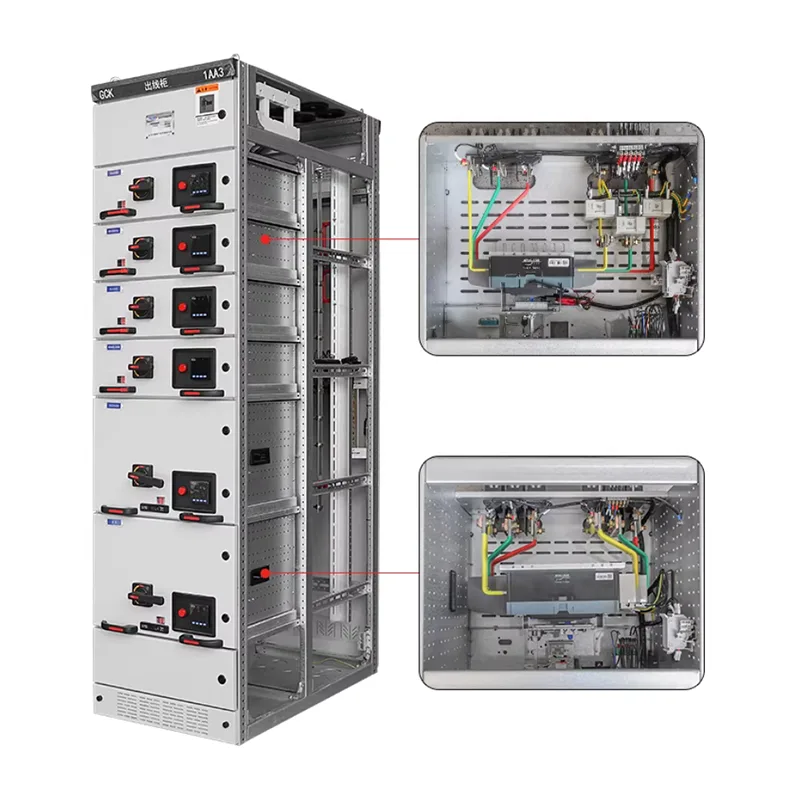

1. Модульна висувна структура

Функціональні блоки GCS мають стандартну конструкцію висувного типу, що дозволяє швидко вставляти та знімати. У разі виходу з ладу одного контуру або технічного обслуговування блок можна самостійно відключити, не впливаючи на роботу інших контурів, скорочуючи час відключення електроенергії та витрати на обслуговування.

Модульна конструкція розподільчого пристрою забезпечує велику універсальність, полегшуючи майбутнє розширення або заміну.

2. Високий рівень безпеки

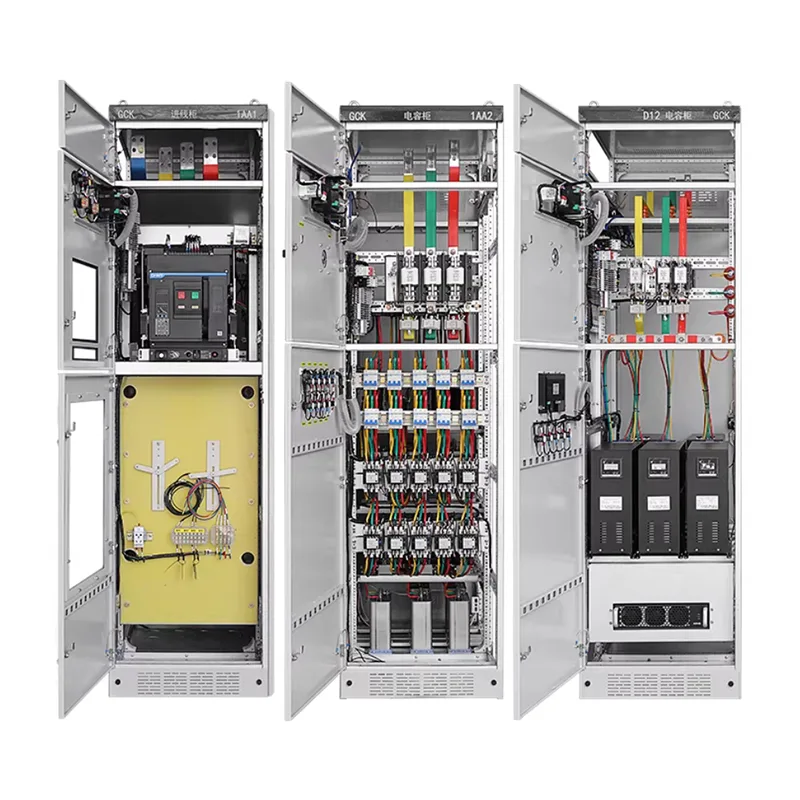

Шафа GCS внутрішньо розділена на: відсік шин, відсік функціонального блоку та відсік кабелю. Ці функціональні зони ефективно ізольовані, щоб запобігти поширенню збоїв.

Ми підтримуємо варіанти вищих рівнів захисту, які можна налаштувати відповідно до фактичних умов експлуатації.

Функції безпеки підвищують експлуатаційну безпеку та стабільність, відповідаючи вимогам до потужності промислових і громадських робіт.

3. Зручне обслуговування та експлуатація

Висувний блок має тестове, робоче та відключене положення, що дозволяє перевіряти та замінювати навіть за умов вимкнення живлення або часткового напруги. Електропроводка та робочий простір сконструйовані раціонально, що робить його зручним для технічного персоналу та придатним для систем, які потребують частого обслуговування, таких як сценарії MCC.

4. Широка застосовність

Шафа GCS може використовуватися як розподільна шафа, шафа живлення, центр керування двигуном (MCC) тощо, підтримуючи різні комбінації електричних компонентів і адаптуючись до різних вимог до потужності та кількості ланцюгів. Одна система може задовольнити потреби кількох програм.

5. Висока економічна ефективність

У порівнянні з висувними шафами MNS GCS має простішу конструкцію та більш контрольовані витрати.

У порівнянні зі стаціонарним розподільним пристроєм, він пропонує значні переваги в безпеці та ремонтопридатності, що робить його особливо придатним для середніх і великих проектів або бюджетних проектів, досягаючи балансу між продуктивністю та вартістю.

Як обслуговувати низьковольтний висувний розподільний пристрій GCS?

Щоб продовжити термін служби, запобігти несправностям і забезпечити безперебійне живлення, правильне технічне обслуговування має вирішальне значення. Shangming надає вичерпну документацію та пропонує деякі пропозиції.

I. Щоденна перевірка

1. Перевірка індикатора роботи: індикатори панелі ящика не повинні блимати ненормально; струм амперметра повинен бути збалансованим.

2. Перевірка підвищення температури: Використовуйте ручний інфрачервоний термометр, щоб виміряти підвищення температури роз’єму головної шини, первинних роз’ємів ящика та вхідних/вихідних клем автоматичного вимикача. ≤40K (≤80℃ при температурі навколишнього середовища +40℃).

3. Перевірка ненормального запаху/звуку: перевірте наявність запаху горілого, виділень або дзижчання.

4. Перевірка ущільнення дверцят і чищення: Чи старіли ущільнювачі дверцят шафи? Чи накопичується всередині пил?

5. Перевірка положення шухляд: чи всі шухляди в з’єднаних положеннях? Вони вільні?

II. Періодичне технічне обслуговування

Крок 1: Підготовка до вимкнення. Переконайтеся, що вихідне джерело живлення від’єднано, і перевірте наявність напруги.

Крок 2: Перемістіть ящик, який потребує обслуговування, у відкрите положення та повністю витягніть його. Зауважте, що первинні розетки автоматично від’єднаються; вторинні заглушки можна видалити вручну.

Крок 3: Технічне обслуговування ящика. Різні компоненти вимагають різних процедур технічного обслуговування, включаючи очищення та тестування.

Крок 4: Внутрішнє обслуговування шафи

Головна збірна шина: перевірте, чи не закручені болти.

Вертикальна розгалужена збірна шина: очистіть накопичений пил і перевірте, чи не пошкоджені ізоляційні оболонки.

Кабельний відсік: упорядкуйте кабелі та перевірте їх на перегрів або зміну кольору.

Система заземлення: виміряйте опір заземлення між шиною PE та шафою (має бути ≤0,1 Ом).

Крок 5: Функціональний тест

Поверніть шухляду в положення з’єднання. Після ввімкнення перевірте схему керування в тестовому положенні. Виконайте тест без навантаження протягом 10 хвилин, щоб підтвердити відсутність відхилень.

Основні запобіжні заходи щодо технічного обслуговування

1. Ніколи не підключайте та не від’єднуйте первинні модулі, коли вони ввімкнені.

Основні модулі несуть великий струм у головному ланцюзі, і їх слід використовувати лише після того, як шухляда знаходиться у відкритому положенні та система вимкнена.

Інакше це може спричинити електричну дугу, що призведе до травм або пошкодження обладнання.

2. Не змішуйте ящики різних розмірів.

Висувні ящики GCS виконані в розмірах 1/2, 1, 2 і 3, висота яких строго відповідає положенням основного модуля.

Неправильна установка призведе до зміщення модуля, поганого контакту та перегріву.

3. Регулярно перевіряйте п'ятизахисну блокування.

Тест: чи можна висунути шухляду, якщо автоматичний вимикач замкнутий? Не повинно.

Якщо блокування виходить з ладу, негайно припиніть використання та відремонтуйте, щоб запобігти неправильній роботі.

4. Покращте заходи проти конденсації у вологому середовищі.

Якщо ваш проект розташований у сезон дощів або на водяній станції, щомісяця перевіряйте роботу нагрівача.

Підтверджуючи рішення, ви можете встановити інтелектуальний контролер конденсації для автоматичного запуску та зупинки.

FAQ

З: Під час налаштування шафи розподільного пристрою, як мені вибрати між фіксованим типом (GGD) або висувним типом (GCS/MNS)?

A: GGD підходить, коли: обмежений бюджет, одне навантаження, допуск на технічне обслуговування в разі відключення електроенергії або суворе середовище; Стаціонарна проводка в цих випадках більш надійна.

GCS/MNS підходить, коли: основні виробничі лінії зазнають значних втрат електроенергії, численні схеми з обмеженим простором, вимагають швидкого технічного обслуговування лінії, а пріоритетом є висока автоматизація та інтелект.

З: Як висота впливає на налаштування розподільного пристрою?

A: На висоті понад 1000 метрів розріджене повітря зменшує розсіювання тепла та ізоляційну здатність.

Ви повинні повідомити нас під час налаштування, якщо під час вибору вам потрібні збільшені повітряні зазори, ізолятори вищого класу або зниження номінальних характеристик.

Питання: Чому висувні ящики низьковольтних висувних розподільних пристроїв GCS іноді важко витягнути або вставити?

A: Деформація напрямної: Це може бути наслідком нерівної основи під час встановлення, що спричиняє деформацію шафи.

Блокування: перевірте, чи автоматичний вимикач повністю розімкнено. З міркувань безпеки механічне блокування заблокує шухляду, коли ввімкнено автоматичний вимикач.

Помилка змащення: відсутність технічного обслуговування протягом тривалого періоду може призвести до того, що механічний механізм стане жорстким. Не штовхайте та не тягніть шухляду з силою; видаліть сторонні предмети та нанесіть відповідну кількість мастила.
