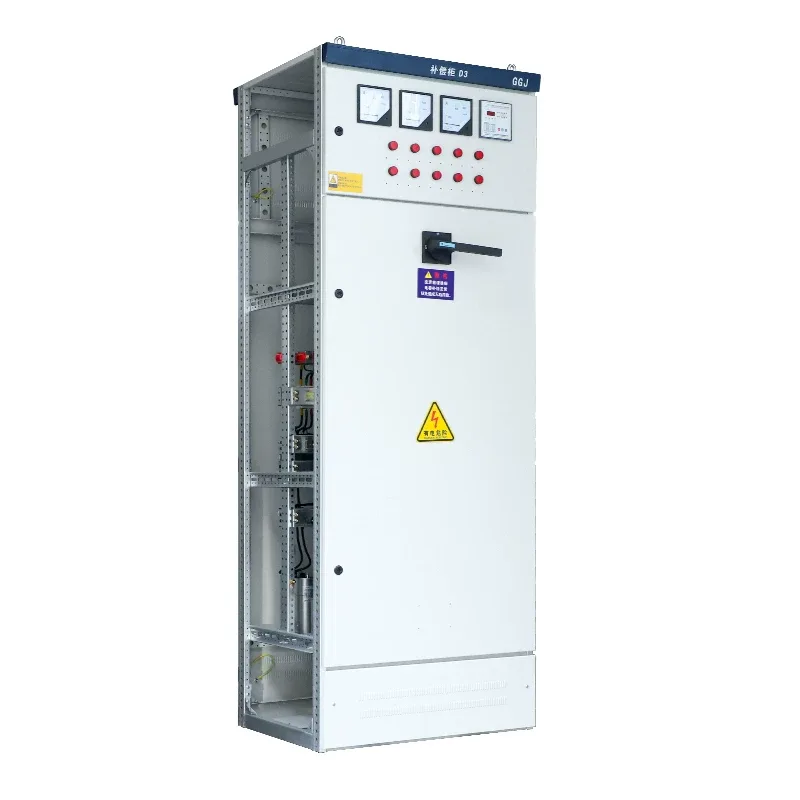

GGJ Шафа компенсації реактивної потужності низької напруги

Шафа компенсації реактивної потужності низької напруги GGJ є однією з поширених моделей, які може надати Shangming. Як фабрика, ми пропонуємо продукт безпосередньо вам за конкурентоспроможною ціною. Цей продукт може покращити коефіцієнт потужності, заощадити енергію та зменшити споживання, а також покращити якість роботи електромережі.

Основний принцип роботи

Основним завданням низьковольтної шафи компенсації реактивної потужності GGJ є використання переднього струму, що генерується конденсаторами, для компенсації затримуючого струму, створюваного індуктивними навантаженнями, за допомогою певної логіки та кроків.

1. Моніторинг у режимі реального часу: інтелектуальний контролер вимірює напругу, струм і коефіцієнт потужності системи (cosφ);

2. Оцінка попиту: коли cosφ < заданого значення (зазвичай 0,92–0,95), починається компенсація;

3. Автоматичне перемикання: конденсаторні батареї вмикаються відповідно до попередньо встановлених стратегій (циклічний/кодований/нечіткий контроль);

4. Перемикання через нуль (додатково): тиристорні перемикачі (TSC) використовуються для досягнення перемикання нульового пускового струму, подовжуючи термін служби конденсатора.

Навіщо потрібні кабінети компенсації GGJ?

Більшість промислових навантажень, таких як двигуни, трансформатори та зварювальні машини, є індукційними навантаженнями. Ці пристрої споживають не тільки активну потужність, але і значну кількість реактивної потужності для створення магнітного поля.

Без компенсації коефіцієнт потужності знизиться (нижче 0,9), що призведе до великих коливань напруги в електромережі, втрати потужності трансформатора та навіть штрафів з боку енергокомпанії.

Після встановлення низьковольтної шафи компенсації реактивної потужності GGJ шляхом підключення конденсаторів генерується реактивний струм, необхідний для індуктивного навантаження, таким чином покращуючи коефіцієнт потужності основної лінії (зазвичай встановлюється між 0,92 і 0,98).

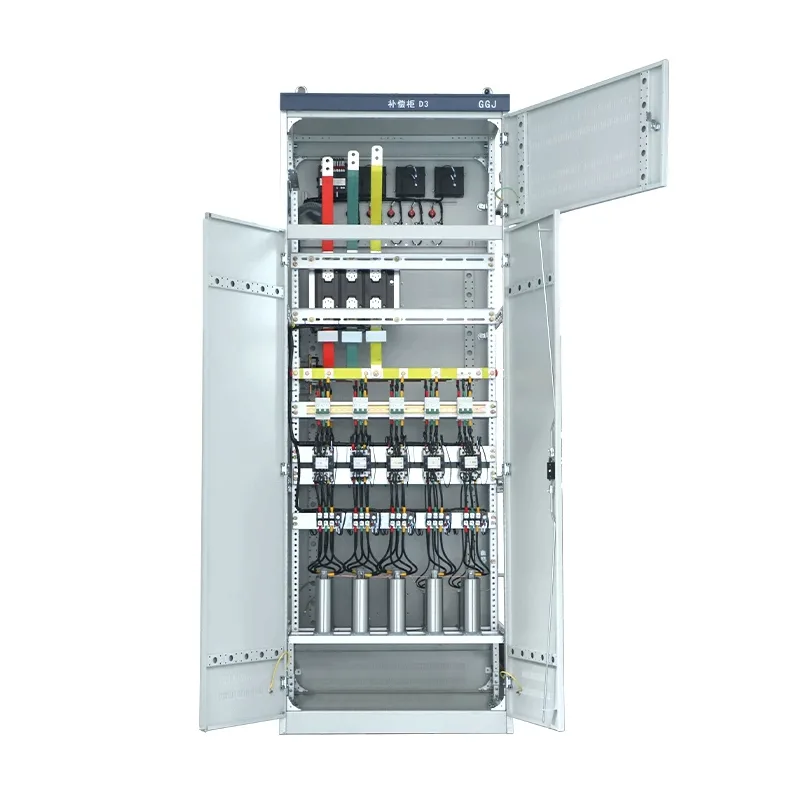

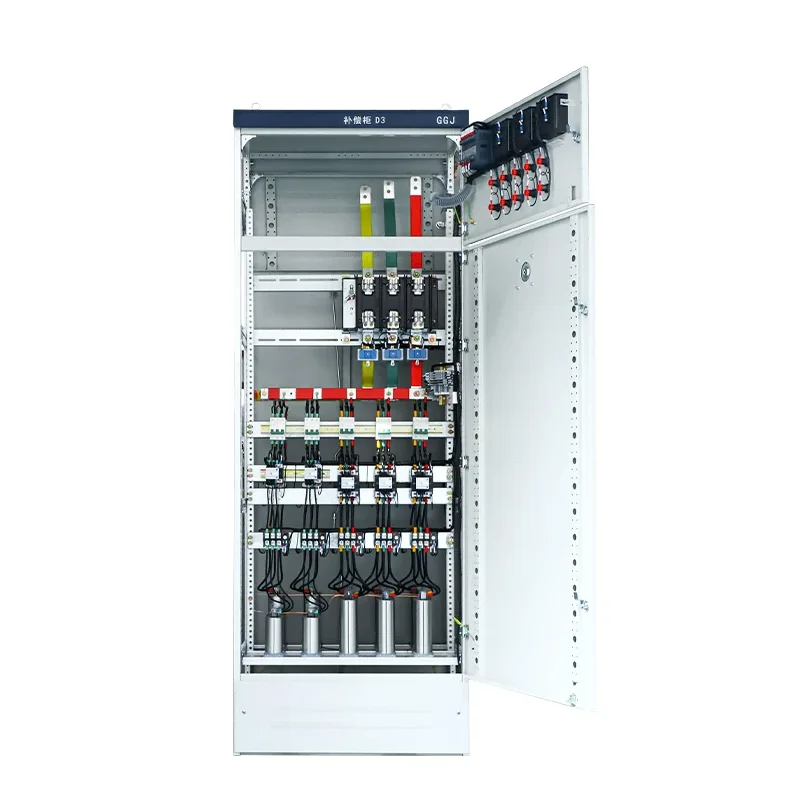

Основні компоненти

Шафа компенсації низьковольтної реактивної потужності Shangming GGJ не є простим розподільним пристроєм. Він інтегрує такі компоненти з точністю, забезпечуючи надійну якість і стабільну роботу завдяки нашим суворим процесам і процедурам тестування.

● Автоматичний контролер реактивної потужності: Відповідає за моніторинг коефіцієнта потужності електромережі в реальному часі. Коли він падає нижче встановленого значення, він автоматично видає команду на підключення конденсаторів.

● Низьковольтний конденсатор із самовідновленням: основний компонент накопичення енергії, що забезпечує вдосконалений реактивний струм.

● Перемикачі: включає спеціальні конденсаторні контактори та композитні перемикачі. Перший є механічним перемикачем із пристроями придушення пускового струму, тоді як другий забезпечує перемикання через нуль, усуваючи іскри та пусковий струм, що підходить для частих перемикань.

● Послідовний реактор: використовується для придушення гармонік і обмеження пускового струму під час перемикання конденсаторів, захищаючи конденсатори від перегорання.

● Запобіжник: забезпечує захист від короткого замикання.

Основні переваги

1. Енергозбереження та зниження витрат: шафа компенсації реактивної потужності низької напруги GGJ покращує коефіцієнт потужності, уникаючи штрафів за комісію за регулювання потужності бюро енергетики. Це поширена проблема, з якою ми стикаємося під час роботи з внутрішніми китайськими клієнтами, і дизайн відповідає їхнім потребам. Це зменшує струм у лінії та втрати міді (I²R), заощаджуючи 5–15% на рахунках за електроенергію.

2. Покращена якість електроенергії: компенсаційна шафа стабілізує напругу на шині, запобігаючи падінням напруги, спричиненим запуском і вимкненням двигуна, звільняючи потужність трансформатора та затримуючи інвестиції у розширення потужності.

3. Автоматизована робота: ми використовуємо вдосконалений дизайн, що забезпечує стабільну роботу. Обладнання може автоматично вмикатися та вимикатися 24/7 без ручного втручання. Він може самостійно діагностувати типові несправності, такі як несправність конденсатора та сигнали тривоги про перегрівання. Служба технічної підтримки Shangming доступна в будь-який час.

4. Високий рівень безпеки: у конденсаторах використовується технологія самовідновлення сухого типу, яка автоматично ізолює несправності та запобігає вибухам. Реактор пригнічує резонанс, не даючи компенсації стати катастрофічною.

Порівняння GGJ з іншими методами компенсації

GGJ є королем економічної ефективності, забезпечуючи найбільш економічну компенсацію реактивної потужності в гармонійно керованих стаціонарних системах.

Поширені несправності та пропозиції щодо усунення несправностей
