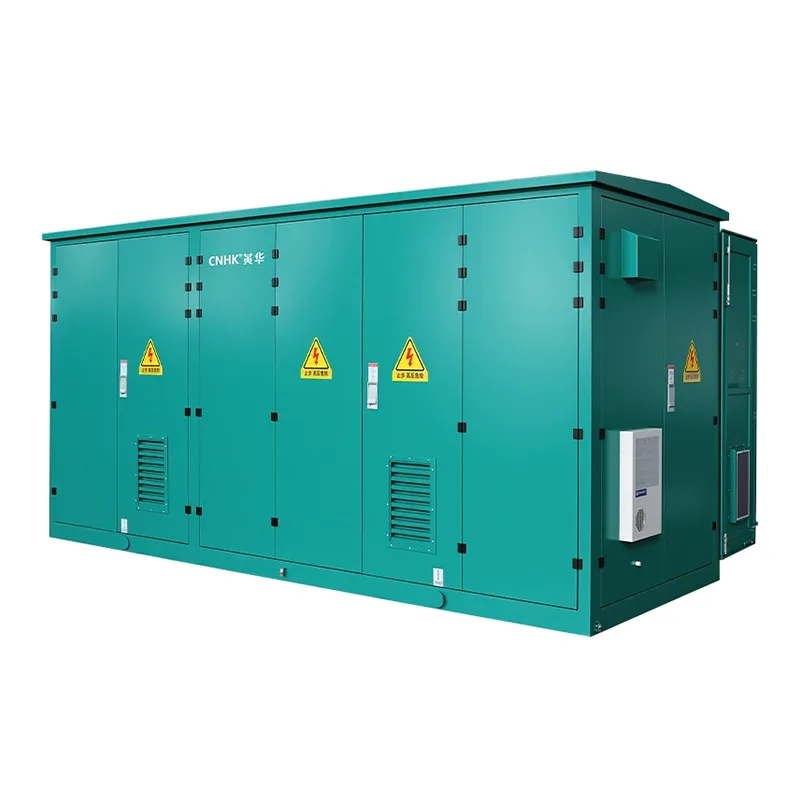

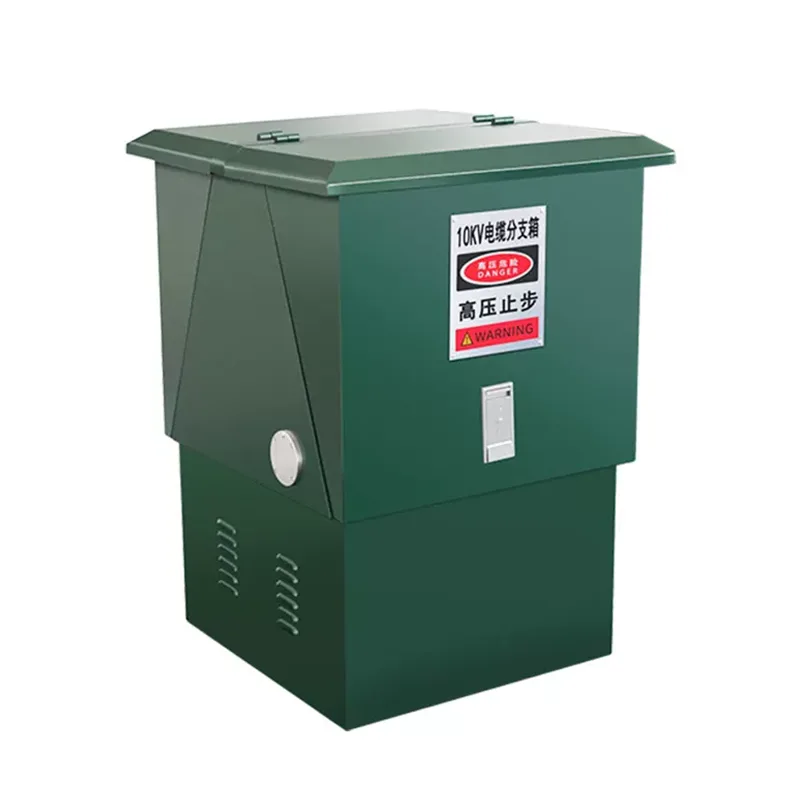

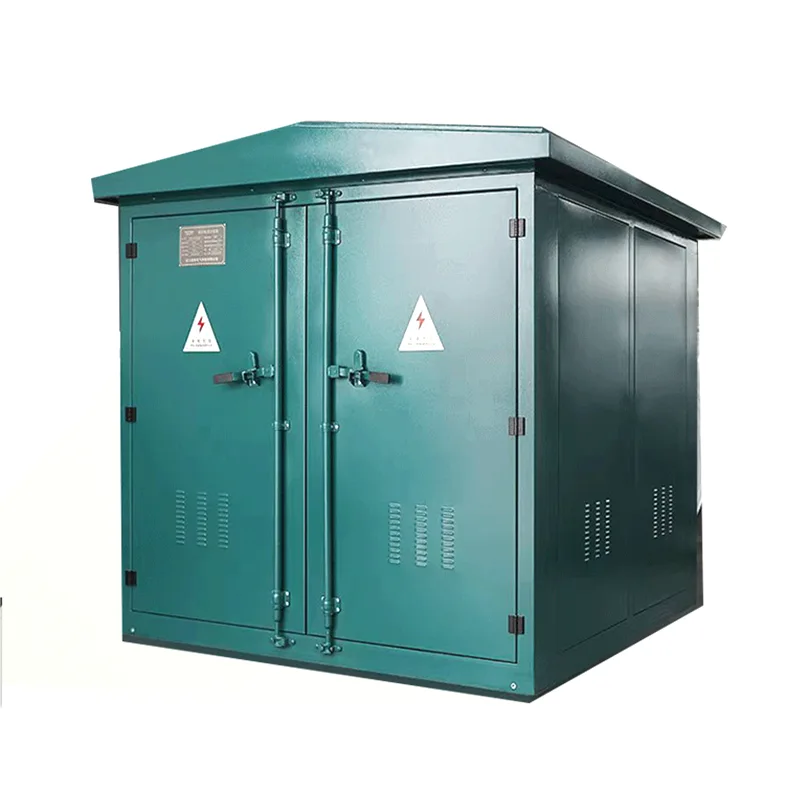

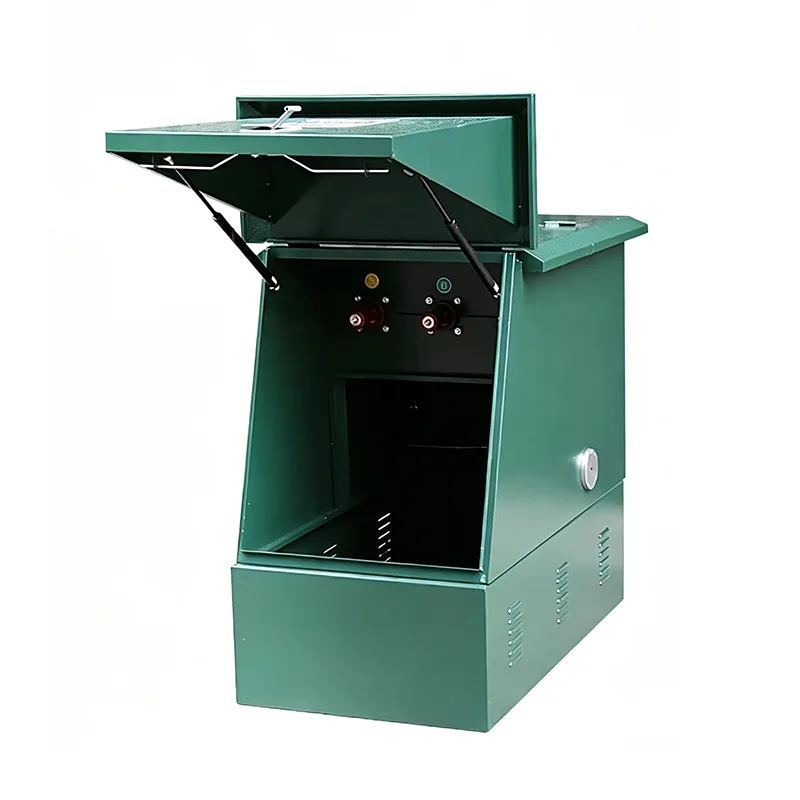

Відгалужувальна коробка високовольтного кабелю

Високовольтні кабельні розгалужувачі використовуються в розподільчих мережах середньої напруги 6кВ-35кВ. Вони збираються на заводі та встановлюються на місці за допомогою роз’ємних вузлів високовольтних кабельних з’єднань, заміни кабельних люків і виготовлення клемних головок на місці. Shangming, як виробник цього продукту, може налаштувати його відповідно до фактичних потреб проекту. Будь ласка, зв'яжіться з нами.

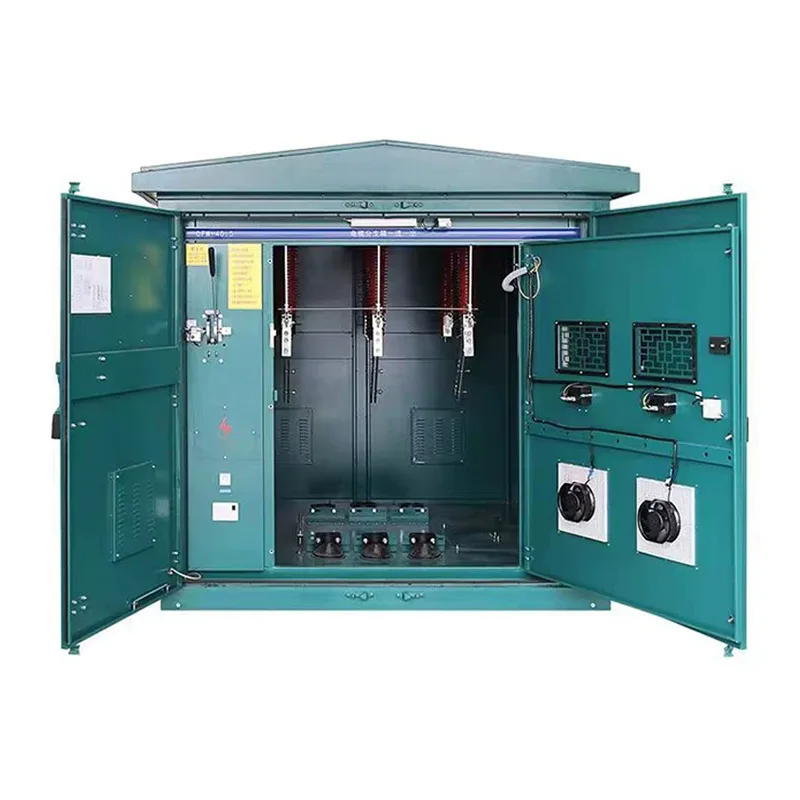

Структурний склад

Високовольтні кабельні відгалужувальні коробки служать кабельними розгалуженнями, з’єднаннями та компонентами захисту в системах розподілу електроенергії високої напруги. Хоча в основному це з’єднувальний елемент, за необхідності до структурних компонентів можна додати захисні пристрої.

1. Корпус: Корпус є основним компонентом. Ми використовуємо високоміцний метал, такий як холоднокатана сталь або нержавіюча сталь, що забезпечує водонепроникність, пилонепроникність, стійкість до корозії та атмосферних впливів, що підходить для внутрішнього чи зовнішнього середовища високої напруги.

2. Клема для з’єднання основного кабелю: Ця частина використовується для високовольтних кабелів великого перерізу, що підтримують алюмінієві або мідні провідники, забезпечуючи надійний контакт і низький опір.

3. Відгалужувальні клеми: конструкція «один-в-кілька виходів», ізольована зсередини високоізоляційними термостійкими матеріалами для забезпечення електричної ізоляції та безпечної відстані між гілками.

4. Система ізоляції та захисту: оснащена високовольтними вводами та ізоляційними кришками для запобігання коротким замиканням, спалахам або ураженням електричним струмом.

5. Захисні пристрої: Додаткові на основі вимог проекту, включаючи високовольтні запобіжники, вимикачі навантаження, захист від удару блискавки та перевантаження по струму. Можливий незалежний захист відгалужень, а головна лінія забезпечує безперервне живлення.

Особливості продукту

1. Безпека високої напруги та ізоляція

Розгалужувальна коробка високовольтного кабелю має високоміцний металевий корпус з ізоляційною кришкою, що підтримує розгалуження кабелю високої напруги від 1 кВ до 35 кВ. Гілки високої напруги повністю ізольовані від основної магістралі, що запобігає спалаху, короткому замиканню або ураженню електричним струмом, що відповідає стандартам безпеки високовольтного розподілу електроенергії IEC/GB.

2. Функція багатоканального розгалуження

Цей продукт підтримує розгалуження кабелю «один у кількох розетках», що дозволяє гнучко налаштовувати кількість ланцюгів за потреби. Внутрішня структура шини або провідника рівномірно розподіляє струм, а різні потужності струму відгалужень можна налаштувати відповідно до вимог навантаження, що спрощує підключення кабелю високої напруги та зменшує складність конструкції.

3. Високий рівень захисту

Shangming може налаштувати зовнішні розгалужувальні коробки з рейтингами захисту IP54/IP65 на основі фактичних умов навколишнього середовища, стійкі до дощу, пилу, ультрафіолетового випромінювання та корозійних середовищ, а також адаптовані до тривалої роботи в умовах високої температури, низької температури та вологого середовища.

4. Модульна структура

Наші розгалужувальні коробки мають компактну конструкцію, чітку проводку та короткий час встановлення на місці, заощаджуючи час порівняно з традиційними кабельними колодязями. Варіанти встановлення включають настінний монтаж, монтаж на підлозі або кріплення на кронштейні. Технічне обслуговування та розширення прості, що підвищує ефективність роботи.

5. Довгий термін служби та низькі витрати на обслуговування

Оскільки ми вибрали високостійкі до атмосферних впливів і корозії матеріали, термін служби продукту значно подовжується. Герметична конструкція запобігає проникненню пилу, вологи та шкідників, що забезпечує мінімальне щоденне обслуговування та низькі експлуатаційні витрати.

Порівняння високовольтних і низьковольтних кабельних розподільних коробок

FAQ

З: Якщо індикатор напруги на поверхні корпусу вимкнено, чи можу я визначити, чи ланцюг знеструмлений?

A: Абсолютно ні. Індикатор напруги призначений лише для додаткової інформації. Індикатор не світиться через пошкоджений індикатор, несправний датчик або перегорів запобіжник. Перед будь-якими операціями необхідно використовувати тестер високої напруги відповідної номінальної напруги для перевірки на місці.

З: Що мені робити, якщо під час огляду я чую легке шипіння з корпусу?

A: Негайно вимагайте відключення електроенергії для перевірки. Шипіння зазвичай є ознакою часткового розряду, що вказує на те, що внутрішня ізоляція могла тріснути або утворився шлях розряду через неправильне встановлення. Якщо не вжити своєчасних заходів, це може швидко перерости в міжфазне коротке замикання або навіть призвести до вибуху корпусу.

З: Як вибрати між ізоляцією SF6 і твердою ізоляцією?

A: Ізоляція SF6: надзвичайно зріла технологія з потужними можливостями гасіння дуги, але передбачає викиди парникових газів і вимагає регулярного моніторингу манометра.

Тверда ізоляція: безгазовий захист, більш екологічно чистий, підходить для територій з надзвичайно високими вимогами до навколишнього середовища або високогірних регіонів, запобігаючи внутрішнім бульбашкам повітря.
