Низьковольтна інтегрована розподільна коробка JXF

Низьковольтні інтегровані розподільні коробки JXF виготовлені з холоднокатаної сталевої пластини, зігнутої та звареної, з електростатичним напиленням на поверхні епоксидної смоли, що робить їх естетично привабливими та довговічними. Це один із типів продуктів, які Shangming, як виробник і постачальник розподільних коробок, може запропонувати як новим, так і існуючим клієнтам. Ми маємо комплексні можливості для досліджень і розробок та налаштування; будь ласка, надішліть нам свої вимоги.

Надіслати запит

Опис продукту

Низьковольтна інтегрована розподільна коробка JXF — це високоякісний продукт, розроблений і виготовлений фабрикою Shangming. Він має ступінь захисту IP55, внутрішню монтажну основу для встановлення різноманітного електрообладнання та дверцята, які відкриваються більш ніж на 110 градусів і гнучко обертаються.

Конструктивні особливості

Матеріал: низьковольтні інтегровані розподільні коробки JXF виготовлені з холоднокатаної сталевої пластини з електростатичним порошковим покриттям, що забезпечує стійкість до корозії та погодних умов.

Ступінь захисту: IP40; IP54 можна налаштувати відповідно до вимог вашого проекту. Для високого захисту краї коробки оснащені ущільнювальними смужками, які забезпечують чудову пило- та водонепроникність.

Спосіб встановлення: ми підтримуємо гнучкі варіанти встановлення, які визначаються на основі ваших потреб. Підтримується настінний, вбудований або підлоговий монтаж.

Внутрішнє розташування: розподільна коробка має рухому монтажну пластину, що дозволяє вільно розташовувати компоненти відповідно до схеми.

Яке застосування низьковольтних інтегрованих розподільних коробок JXF?

Низьковольтні інтегровані розподільні коробки JXF використовуються для низьковольтних терміналів і відгалужень розподілу електроенергії, враховуючи потреби освітлення, живлення, керування обладнанням і зовнішнього живлення.

1. Термінальний розподіл живлення

Найпоширенішим базовим застосуванням JXF є отримання електроенергії від головної розподільчої шафи та розподілення її до певних зон або обладнання.

Пов'язані сценарії:

Поверховий розподіл: в офісних будівлях або житлових будинках він служить станцією передачі електроенергії для кожного поверху.

Живлення майстерні: відповідає за живлення певної машини на промисловому майданчику.

Тимчасове джерело живлення: на будівельних майданчиках або виставкових майданчиках він служить надійною тимчасовою точкою доступу до живлення.

2. Керування двигуном і запуск

Завдяки глибокому внутрішньому простору та гнучкому плануванню коробок JXF вони ідеально підходять для розміщення контакторів і теплових реле.

Пов'язані сценарії:

Керування водяним насосом: зазвичай використовується для автоматичного/ручного керування пожежними та каналізаційними насосами.

Запуск вентилятора: Контроль систем вентиляції на промислових підприємствах або в підземних гаражах.

Комбінація пристрою плавного пуску/приводу із змінною частотою: вбудований невеликий пристрій плавного пуску або привод із змінною частотою забезпечує плавний пуск-зупинку двигуна та регулювання швидкості.

3. Контроль освітлення та ландшафту

Керування вуличним освітленням на вулиці: працює з таймерами або фоточутливими датчиками для автоматичного визначення часу перемикання вуличного освітлення на міських дорогах або в промислових парках.

Ландшафтне освітлення: керує та захищає джерело живлення для зовнішнього освітлення будівель і систем фонтанів.

Аварійне освітлення: у надзвичайних ситуаціях, таких як пожежа, аварійне освітлення примусово вмикається системою протипожежного захисту.

4. Зв'язок протипожежного захисту та запобігання катастрофам

Блок вентилятора димовидалення: приймає сигнали пожежної тривоги та примусово активує вентилятор димовидалення.

Моніторинг пожежних гідрантів: контролює тиск води або стан протипожежної системи та забезпечує зворотний зв’язок у режимі реального часу.

5. Інтегроване управління та інтеграція систем низької напруги

ПЛК/блок керування: всередині містить програмований логічний контролер для логічного керування промисловими автоматизованими виробничими лініями.

Комунікаційна конвергенція: хоча JXF є високовольтною коробкою, вона також зазвичай використовується для встановлення передавачів і модулів збору даних для різних датчиків, досягаючи інтегрованого цифрового керування.

Технічні характеристики продукту

Ім'я	Технічні характеристики	Ширина	Висота	Глибина
Основна коробка JXF	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Поширені несправності та рішення

Феномен несправності

Можливі причини

Рішення

Головний вимикач спрацював і не може бути скинутий

- Коротке замикання або перевантаження вихідної лінії

- Спрацював захист від диференціального струму

- Механічна несправність вимикача

①Від’єднайте кожну вихідну лінію одну за одною, щоб усунути несправність ланцюга;

②Натисніть кнопку «Reset» і спробуйте замкнути ланцюг;

③Якщо ланцюг все ще не може бути замкнутий, замініть головний вимикач.

Одна вихідна лінія не живиться

– На цій трасі спрацював автоматичний вимикач.

- Ослаблена або згоріла проводка.

- Коротке замикання на стороні користувача.

①Перевірте, чи не спрацював відповідний MCB; його скидання вирішить проблему.

②Після вимкнення живлення перевірте, чи клеми електропроводки не окислені та не закріплені.

③Зверніться до користувача, щоб усунути несправності внутрішньої проводки.

Часте спрацювання захисту від струму витоку

- Старіння ізоляції лінії

- Надмірний струм витоку від кількох пристроїв

- Несправність самого пристрою захисного відключення (УЗО).

①Виміряйте опір ізоляції кожного ланцюга за допомогою мегомметра (воно повинно бути >0,5 МОм);

②Увімкніть живлення партіями, щоб визначити обладнання з високим струмом витоку;

③Замініть пристрій захисного відключення (RCD) (рекомендується тип A або B).

Не працює компенсація реактивної потужності

- Контролер не включений

- Конденсатор пошкоджений

- Аномальна напруга

①Перевірте джерело живлення контролера та трансформатор струму (CT);

②Виміряйте значення ємності мультиметром (якщо відхилення >10%, його потрібно замінити);

③Зачекайте, доки напруга не повернеться до нормального значення, перед автоматичним перемиканням.

Порушення показань лічильника електроенергії

- Змінена полярність ТТ

- Помилка електропроводки лічильника

- Несправність лічильника

①Перевірте термінал КТ з такою ж назвою (P1 спрямований до шини);

②Перемонтуйте відповідно до специфікацій вимірювання;

③Зверніться до бюро електропостачання, щоб перевірити або замінити лічильник.

Конденсат/іржа всередині корпусу

- Старіння ущільнювальної стрічки

- Відсутність вентиляційного клапана або нагрівача

- Тривала висока вологість середовища

①Замініть ущільнювальну стрічку дверцят;

②Встановіть розумний осушувач або нагрівальну пластину;

③Очистіть будь-яку накопичену воду та нанесіть фарбу проти іржі.

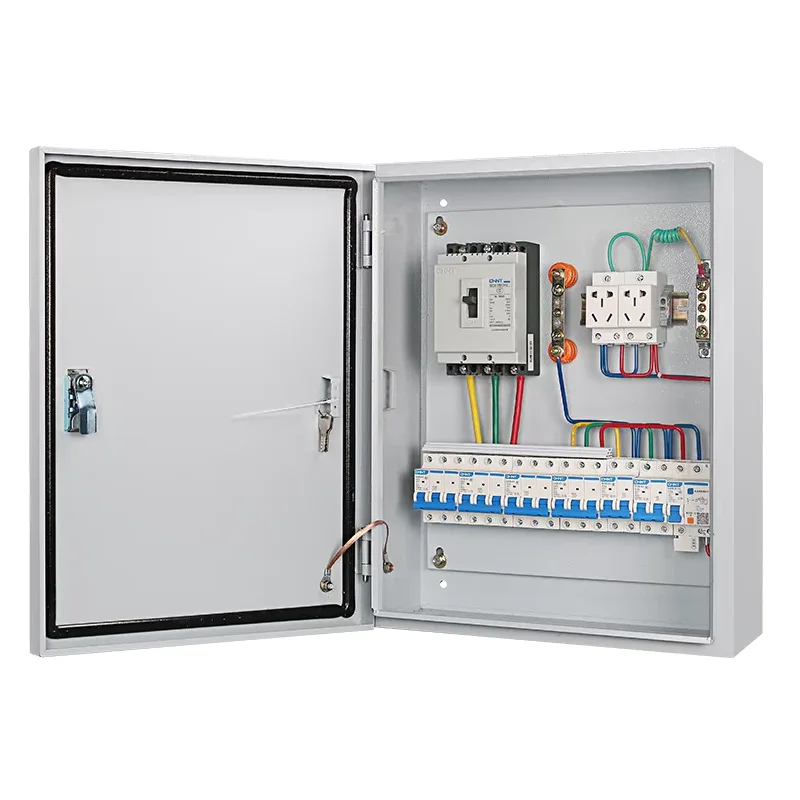

JXF Low-voltage Integrated Distribution Box
