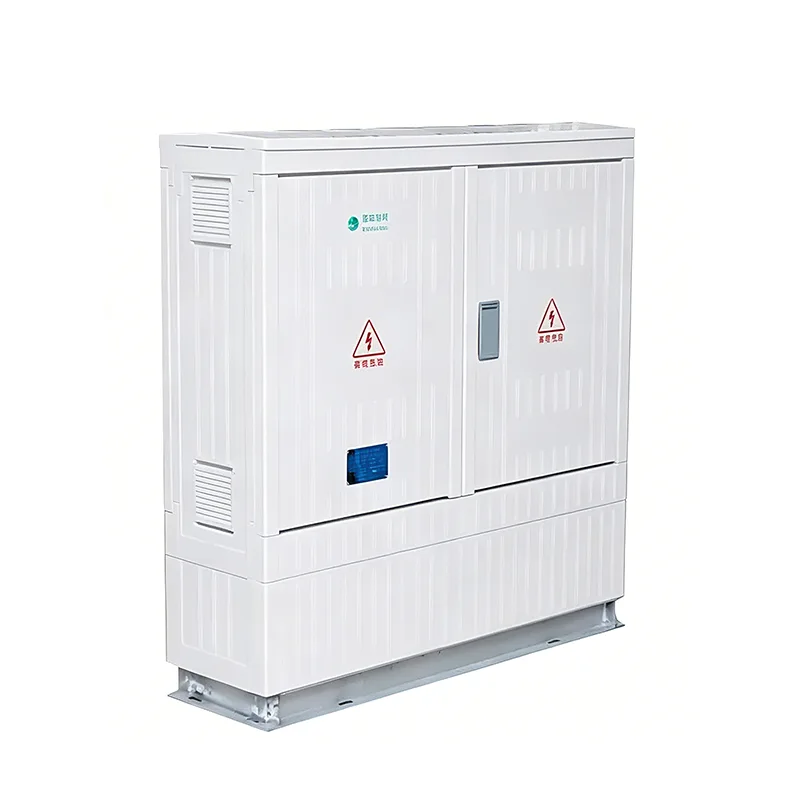

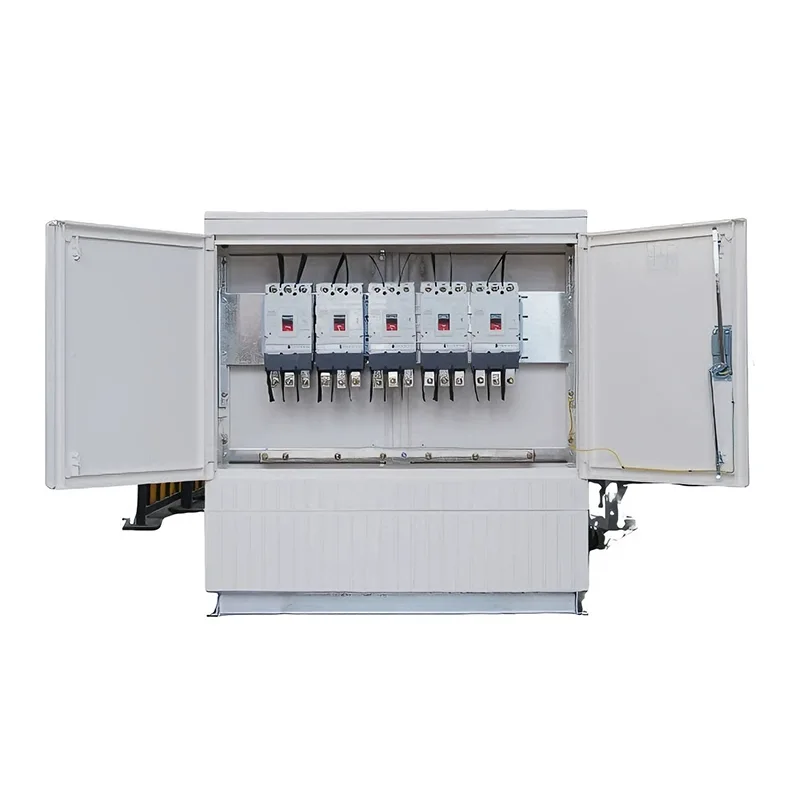

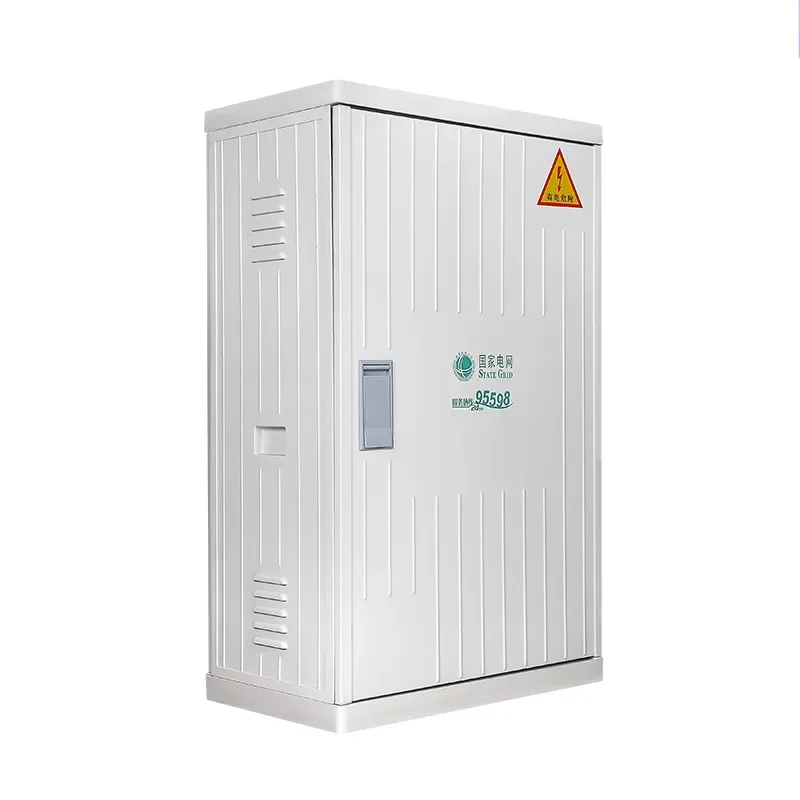

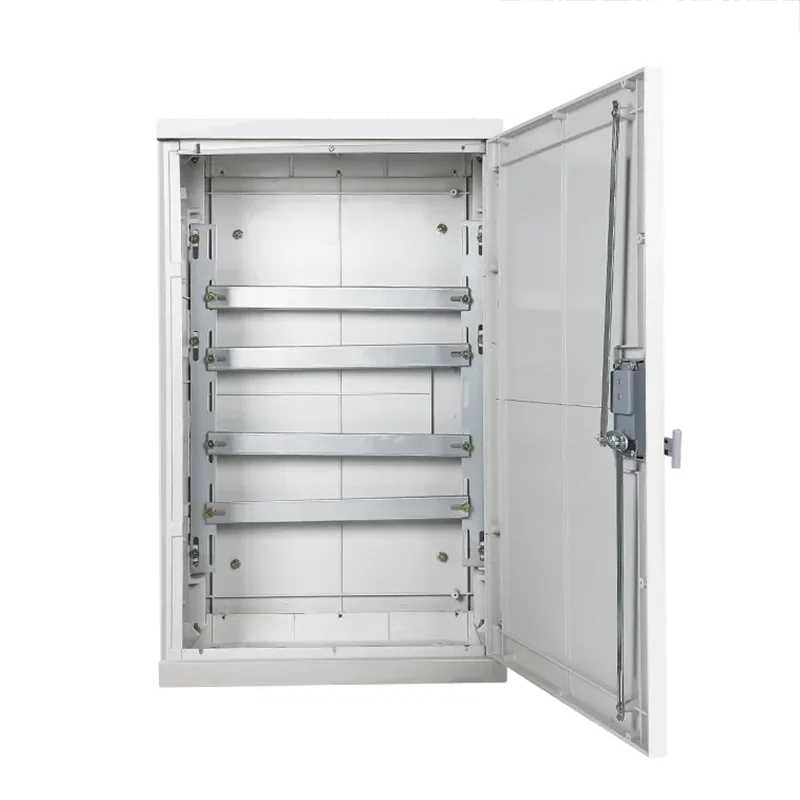

Розгалужувальна коробка низьковольтного кабелю

Бажаєте придбати високоякісні, стабільні розгалужувальні коробки низьковольтних кабелів? Негайно зверніться до Shangming! Ми є постачальником з Китаю, пропонуємо прямі заводські постачання, технічні консультаційні послуги та гарантію якості.

Що таке низьковольтна кабельна розподільна коробка?

Низьковольтна кабельна розподільна коробка — це електричний пристрій, що використовується в системах низьковольтного розподілу електроенергії для розгалуження, з'єднання та розподілу кабелів. Він не контролює, не обмежує та не контролює струм.

Без переривання основного джерела живлення він безпечно та систематично розгалужує одне джерело живлення низької напруги на кілька виходів для подальших навантажень. Він може замінити традиційні кабельні колодязі або випадкову польову проводку, підвищуючи безпеку, стандартизацію та ремонтопридатність системи розподілу електроенергії низької напруги.

Робочий процес: Основна потужність надходить у розподільну коробку → Струм рівномірно розподіляється через внутрішні шини → Кожна гілка споживає електроенергію відповідно до вимог навантаження.

Чому для розгалужувачів низьковольтних кабелів не потрібні захисні компоненти?

Це тісно пов'язане з функцією самої розгалужувальної коробки низьковольтного кабелю. У всій системі захист знаходиться вгорі, а з’єднання – внизу; всі захисні функції виконує верхній автоматичний вимикач.

Що відбувається при короткому замиканні? → Струм короткого замикання переривається верхнім автоматичним вимикачем протягом 0,1 секунди. Відгалужувальна коробка витримує лише миттєвий струм термостабільності (наприклад, 15 кА/1с).

Що відбувається з перевантаженням? → Перевантаження виявляється та спрацьовує захисним пристроєм вище по потоку. Скринька-філія відповідає лише за проведення і не бере участі в судженні.

Що відбувається зі струмом витоку? → Захист від витоку реалізовано в кінцевій розподільній коробці; відділення не має цієї функції.

Технічні переваги

Кабельні відгалужувальні коробки мають значні технічні переваги перед традиційними кабельними колодязями і можуть використовуватися як заміна.

Основні сценарії застосування

Міські житлові громади: головний кабель від головного трансформатора входить у розгалужувальну коробку низьковольтного кабелю, а потім розподіляє електроенергію до кожної будівлі.

Муніципальні системи вуличного освітлення: у системах вуличного освітлення розгалужувач зазвичай розміщують з певними інтервалами вздовж дороги, щоб забезпечити живленням вуличні ліхтарі.

Промислові та гірничодобувні підприємства: кабельні відгалужувальні коробки можуть служити вторинними розподільними точками за межами фабричних будівель, розподіляючи електроенергію між різними цехами.

Модернізація електромережі старого міського району: відгалужувальні коробки вирішують проблему обмеженого простору, що перешкоджає встановленню великих розподільних шаф.

Застереження щодо встановлення та обслуговування

1. Гідроізоляція та вологонепроникність: дно розгалужувальної коробки низьковольтного кабелю має бути герметизовано заглушкою для кабелю, щоб запобігти підйому та конденсуванню вологи з підземної кабельної траншеї, що може спричинити коротке замикання.

2. Надійне заземлення: хоча коробка ізольована, металевий екрануючий шар кабелів має бути надійно з’єднаний із землею через спеціальну шину заземлення.

3. Інфрачервоний огляд: через щільні вузли в розподільній коробці ми рекомендуємо регулярно використовувати інфрачервоний термометр, щоб перевіряти, чи не перегріваються з’єднання. Це має вирішальне значення для запобігання пожежам і є неминучим.

Детальні інструкції з монтажу будуть надані разом із вашим замовленням. Документація повна, включаючи інструкцію зі встановлення, схему підключення, список компонентів, керівництво з обслуговування та креслення корпусу (формат DWG/PDF). Будь ласка, негайно зв'яжіться з нами, якщо у вас виникнуть запитання.
