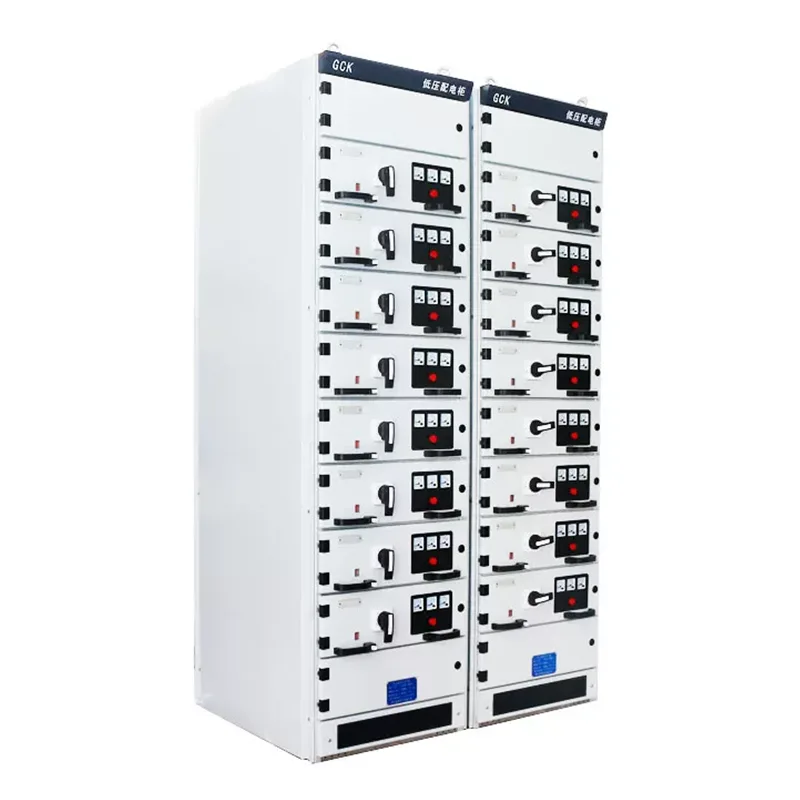

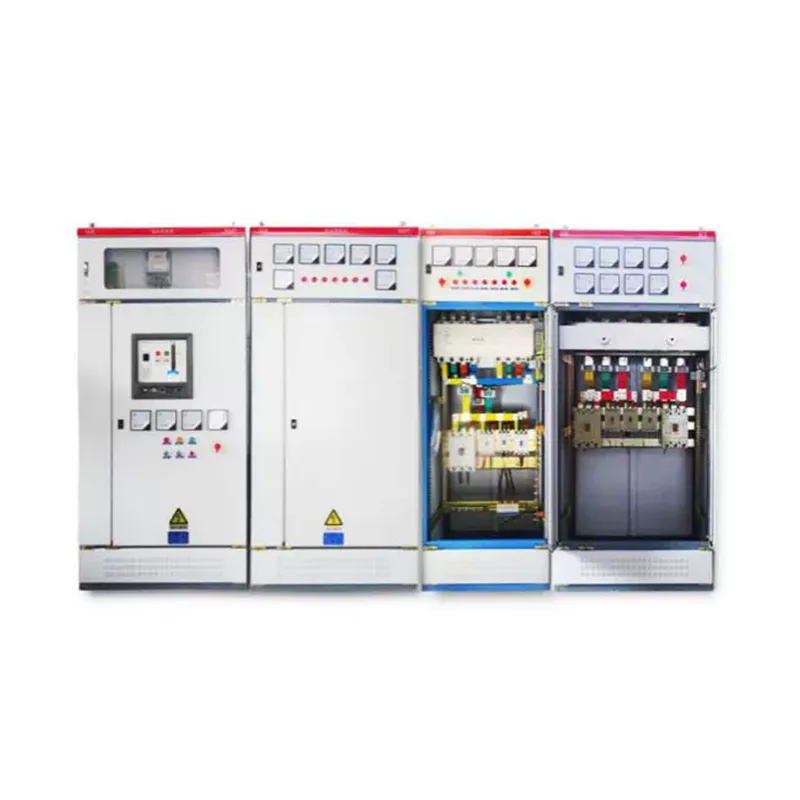

Висувні розподільні пристрої низької напруги MNS

Шукаєте надійного постачальника низьковольтних висувних розподільних пристроїв MNS? Shangming з Китаю є надійним вибором. Цей розподільчий пристрій має ізольовані зони, що покращує ефективність обслуговування системи та безперервність роботи. Його експортували в понад 50 країн і регіонів світу.

Що таке низьковольтний висувний розподільний пристрій MNS?

Низьковольтний висувний розподільний пристрій MNS, спочатку розроблений швейцарською компанією ABB і ліцензований на глобальне виробництво, є передовою системою розподілу електроенергії. Фабрика Shangming має зрілу технологію обробки для цього продукту та підтримує налаштування.

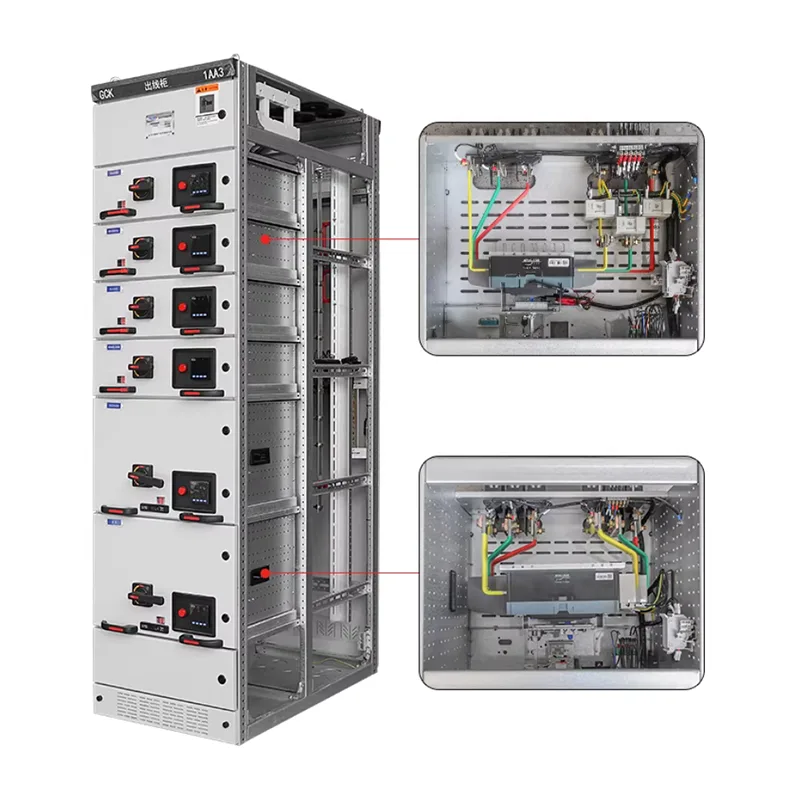

На відміну від стаціонарного розподільного пристрою GGD, кожна схема MNS встановлена ​​в окремому висувному модулі. Якщо ланцюг виходить з ладу, оператор може безпосередньо витягнути шухляду для ремонту або заміни, тоді як інші ланцюги в шафі продовжуватимуть нормально працювати, таким чином забезпечуючи безперебійне живлення під час обслуговування. Ящики однакових характеристик є взаємозамінними, що скорочує час усунення несправності.

Конструктивні особливості

Каркас висувного розподільного пристрою низької напруги MNS збирається з використанням С-подібних профілів із модульними отворами 25 мм, що забезпечує легку конструкцію з високою механічною міцністю та стійкістю до ударів.

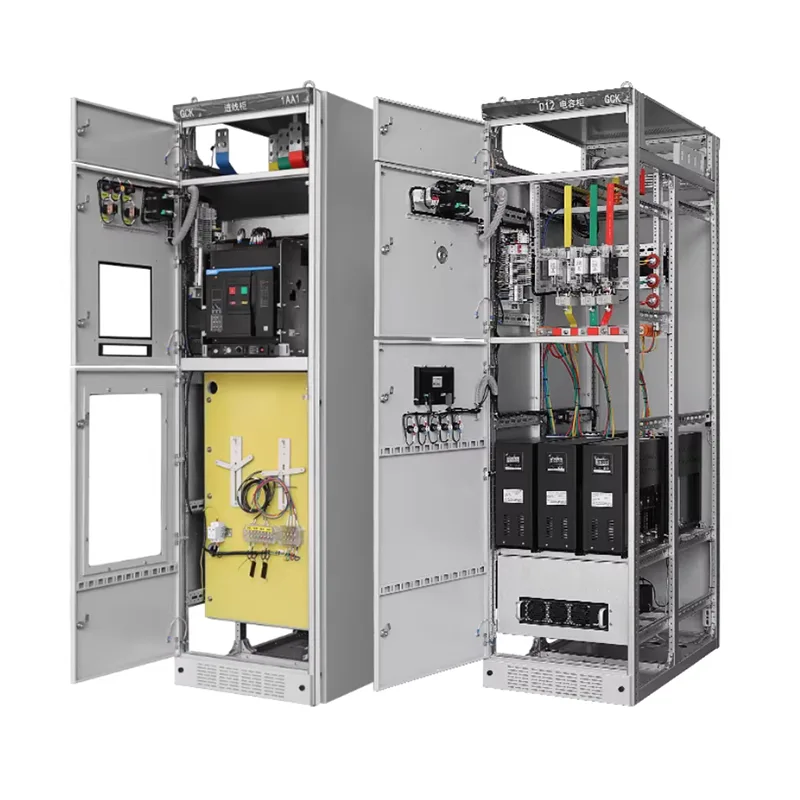

Внутрішня частина шафи строго розділена на три незалежні зони, щоб запобігти поширенню несправності:

Відсік функціонального блоку: містить модулі ящиків.

Відсік збірних шин: Розташований у задній або верхній частині шафи, містить основні та розподільні шини.

Кабельний відсік: розташований збоку шафи для зовнішніх кабельних з’єднань.

MNS також використовує багатофункціональні панелі з високоміцного вогнестійкого пластику, які ефективно ізолюють горизонтальні та вертикальні шини та запобігають утворенню дуги між відсіками.

Технічні параметри

Дизайн безпеки

Під час використання розподільні пристрої потребують комплексного врахування особистої безпеки та захисту обладнання. Продукція Shangming проходить сім процесів перевірки якості перед тим, як покинути фабрику, щоб переконатися, що всі основні конструкції безпеки на місці, відповідають міжнародним і національним стандартам, таким як IEC 61439-1 / GB 7251.1, і надають повну сертифікаційну документацію та звіти про випробування.

Повна ізоляція: низьковольтний висувний розподільний пристрій MNS використовує металеві пластини для повної ізоляції відсіку функціонального блоку, відсіку збірної шини та відсіку кабелю. Енергія пошкодження обмежена цим відсіком, не впливаючи на сусідні ланцюги та запобігаючи поширенню дуг пошкодження.

П'ятикратне блокування: запобігає ураження електричним струмом або пошкодження обладнання, спричинене людською помилкою.

Шухляду можна витягнути з підключеного положення лише тоді, коли автоматичний вимикач розімкнено; механічний стрижень блокує штовхаючий механізм. → Запобігає розмиканню та замиканню основного контуру під навантаженням.

Дверцята відсіку функціонального блоку та положення ящика зблоковані; дверцята неможливо відкрити, якщо шухляда не повністю висунута; щоб відкрити відсік шини/кабелю, потрібні спеціальні інструменти. → Запобігає випадковому проникненню у відсіки під напругою

Вимикач заземлення та головний вимикач механічно зблоковані; вимикач заземлення не може бути замкнутий, коли основне коло знаходиться під напругою. → Запобігає підключенню проводів заземлення під напругою

Коли вимикач заземлення замкнутий, головний вимикач не можна перевести в положення підключення. → Запобігає подачі живлення з підключеним проводом заземлення.

Додаткове блокування з ключем або електронне логічне блокування забезпечує правильну послідовність операцій. → Запобігає випадковому розмиканню та замиканню автоматичних вимикачів.

Скидання тиску при несправності: Шафа MNS розроблена зі спеціальним каналом скидання тиску. У разі внутрішнього випадкового короткого замикання високотемпературний газ під високим тиском викидається вгору, захищаючи операторів попереду та відповідаючи вимогам IEC 61641 для тестування на дугове замикання.

Для яких галузей промисловості ми рекомендуємо низьковольтні висувні розподільні пристрої MNS?

1. Нафтохімічна промисловість

Нафтохімічна промисловість вимагає безперервного виробництва і не терпить тривалих відключень електроенергії. Умови експлуатації передбачають численні ланцюги двигуна, великі навантаження та часті запуски. Стаціонарне розподільне обладнання є занадто ризикованим і вимагає величезних витрат на технічне обслуговування.

Висувні блоки розподільчого пристрою MNS дозволяють проводити технічне обслуговування під напругою в безпечному середовищі, забезпечують чітку ізоляцію ланцюга, зменшують вплив аварій, а також полегшують розширення та модернізацію.

2. Масштабне виробництво

Великі виробничі підприємства, такі як металургійні, цементні та автомобільні заводи, працюють безперервно з великим навантаженням на двигуни та великими електричними системами.

MNS підтримує схеми MCC, стандартизує схеми та забезпечує швидке обслуговування та заміну. Функціональні підрозділи можна поступово додавати в міру розширення виробничих ліній. Якщо в майбутньому ви плануєте розширити виробництво і потребуєте тривалого використання, то комутаційні пристрої MNS більше підійдуть.

3. Центри обробки даних і великі комерційні комплекси

Ці додатки пред’являють надзвичайно високі вимоги до безперервності живлення з щільним і складним розподілом навантаження, що вимагає інтелектуального моніторингу та зонального управління. Відключення електроенергії може призвести до значних економічних збитків.

MNS пропонує чітке зонування, безпечнішу структуру джерела живлення та можливість інтегрувати інтелектуальні модулі моніторингу, гарантуючи, що обслуговування не впливає на систему в цілому.

4. Муніципальна інфраструктура

Включаючи метро, ​​аеропорти, лікарні, очисні споруди тощо.

Стабільність джерела живлення – це життєвий шлях для інфраструктури, що вимагає зонованого контролю та швидкого відновлення після технічного обслуговування. MNS дозволяє замінити функціональний блок навіть при незначних відключеннях електроенергії.

5. Електроенергетика

Допоміжні системи електростанцій, системи розподілу вітрової та сонячної енергії та сторони низької напруги підстанцій. Ці сценарії мають високі вимоги до рівня безпеки та надійності системи. Розділена структура MNS і блоки висувного типу краще відповідають стандартам дизайну.
