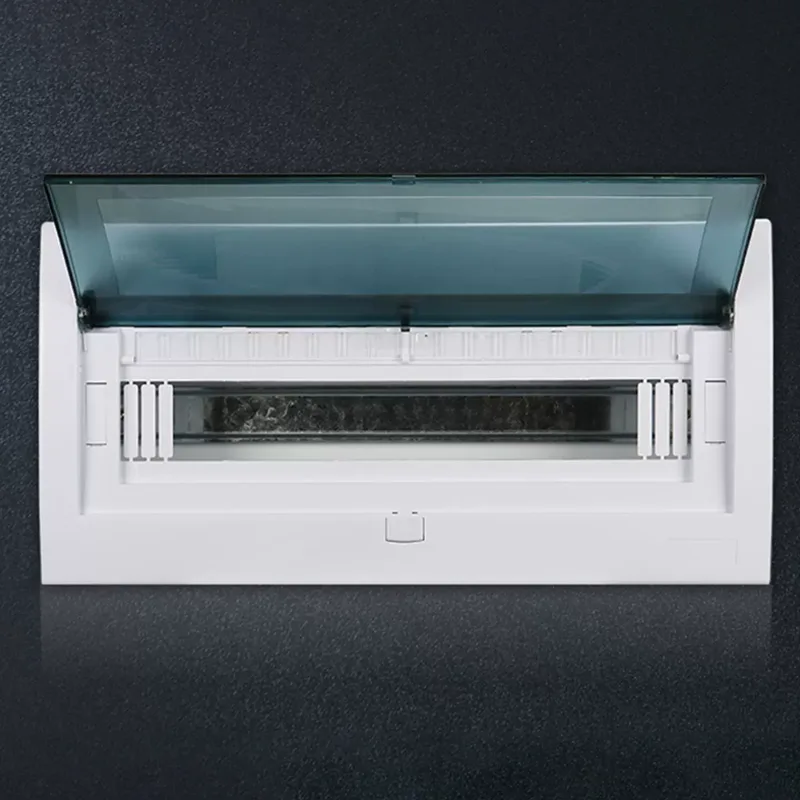

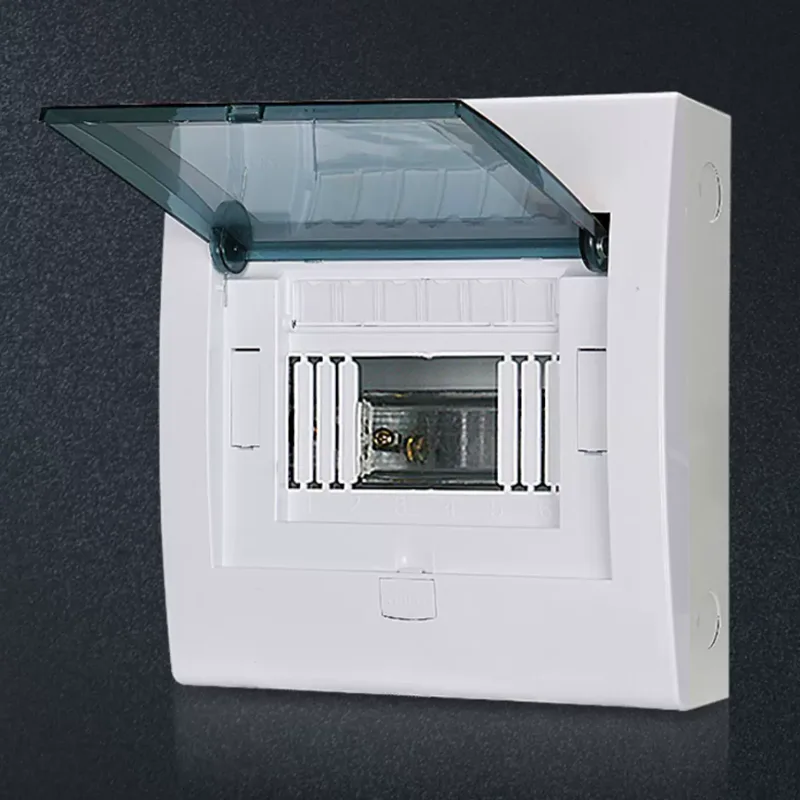

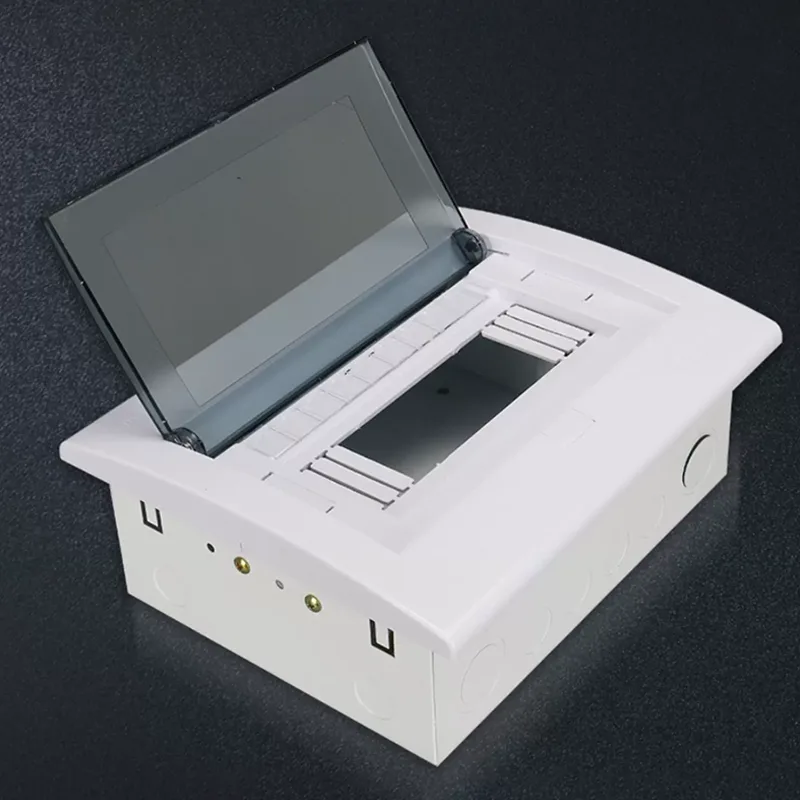

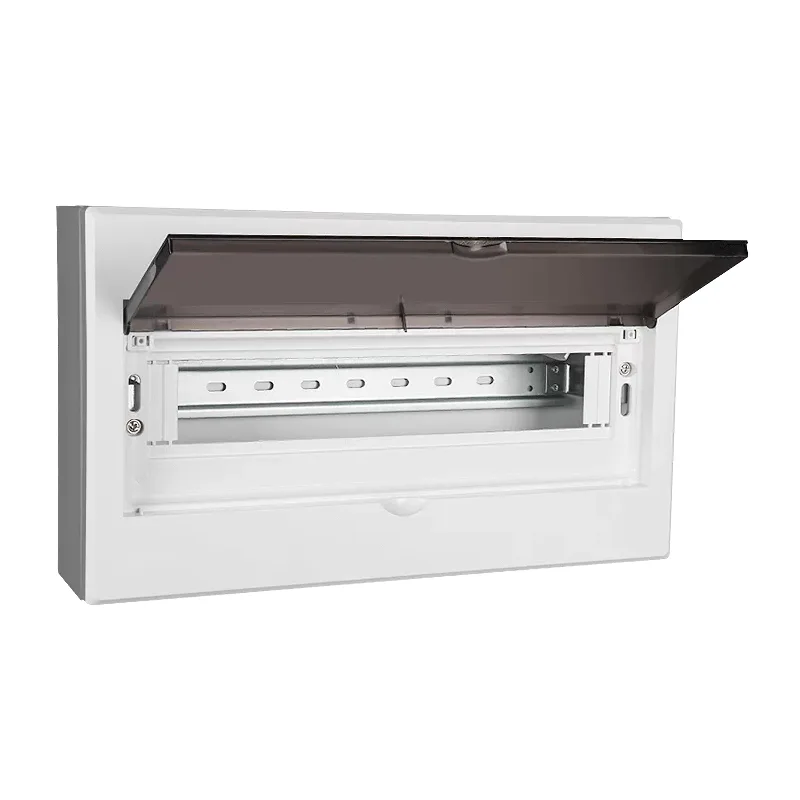

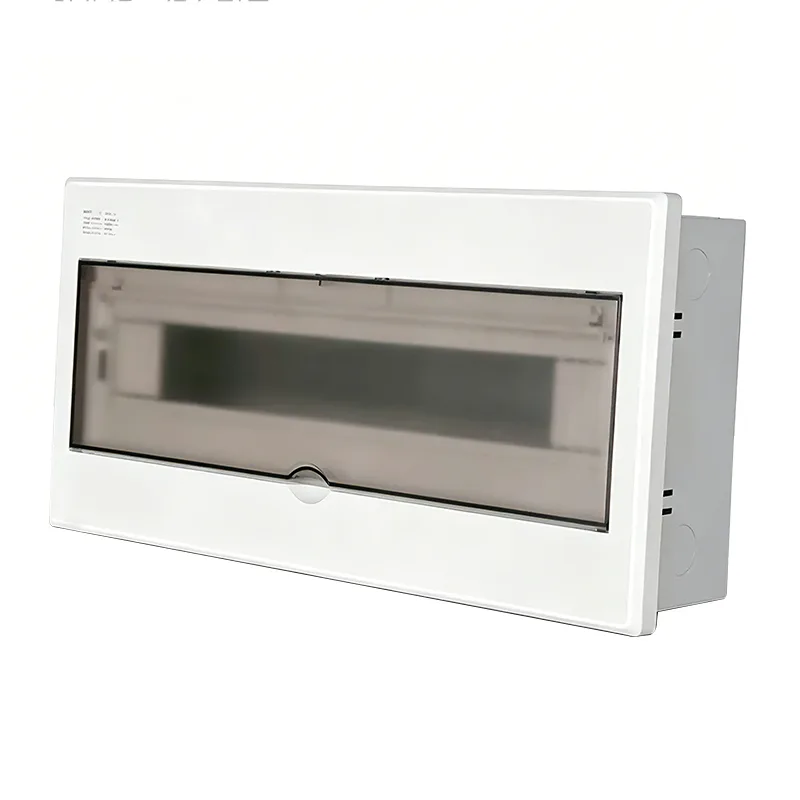

Настінна розподільна коробка освітлення

Shangming є професійним виробником настінних розподільних коробок освітлення з Китаю, має власну фабрику та повні процедури виробництва та перевірки якості. Ця розподільна коробка розподіляє електричну енергію від вихідного джерела живлення, забезпечуючи функції захисту, контролю та управління для ланцюгів освітлення.

Основні функції

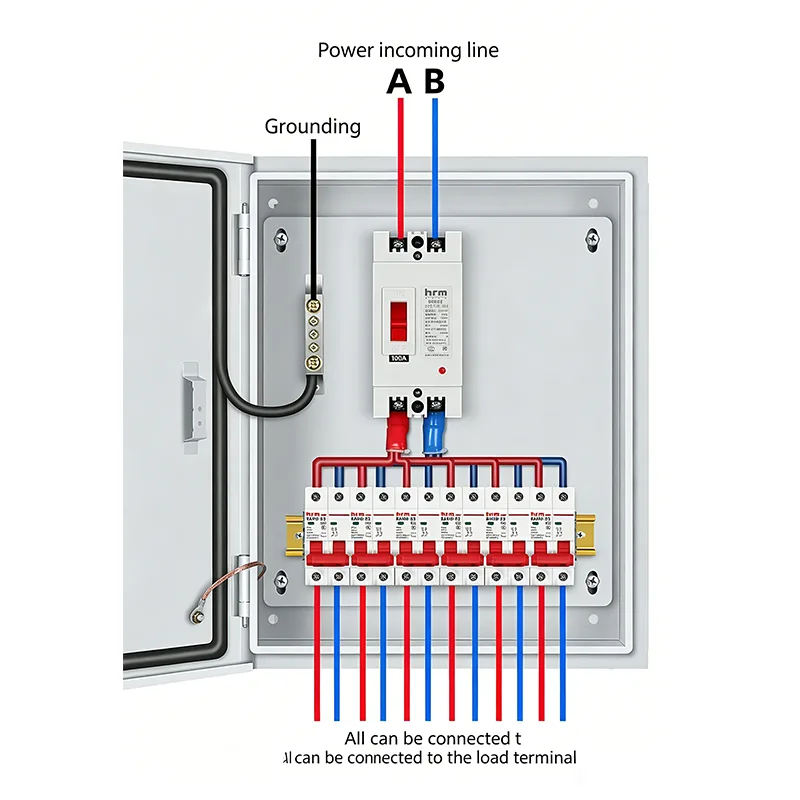

Розподіл живлення: Настінна розподільна коробка освітлення розділяє основний вхідний струм на кілька розгалужених струмів, постачаючи живлення в різні зони.

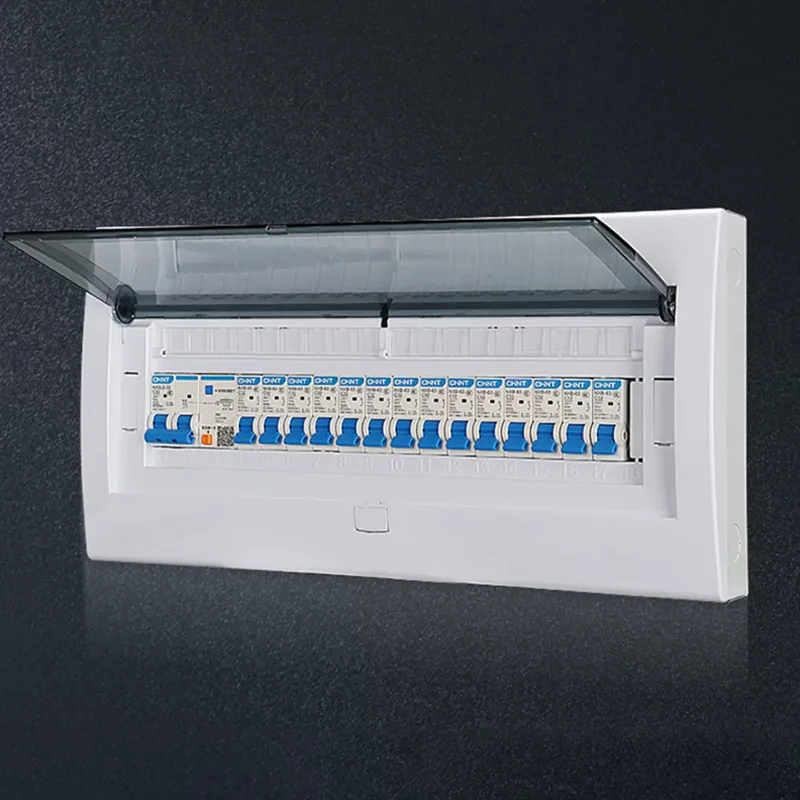

Захист ланцюга: розподільна коробка оснащена мініатюрними автоматичними вимикачами. Він автоматично спрацьовує в разі короткого замикання або перевантаження, запобігаючи пожежі та пошкодженню обладнання.

Захист від витоку: оснащений пристроєм струму витоку (RCD), він миттєво відключає подачу електроенергії після виявлення ураження електричним струмом або витоку, забезпечуючи особисту безпеку.

Централізоване керування: дозволяє операторам зручно керувати освітленням цілого поверху чи зони з одного місця.

Сценарії застосування та рекомендації щодо конфігурації

Настінні розподільчі коробки освітлення компактні, гнучкі в установці та пропонують комплексні функції захисту. Ми пропонуємо професійні рішення для різних сценаріїв застосування та рекомендуємо конфігурації для вас.

1. Житлові та багатоквартирні будинки

Основні вимоги: безпека, економічність і відповідність обов'язковим нормам.

Місце застосування: біля вхідних дверей кожного блоку; балконна або кухонна стінка.

Особливості конфігурації: 6–12 контурів, включаючи незалежні контури освітлення для вітальні, спальні, кухні та ванної кімнати;

Усі схеми обладнані автоматичними вимикачами дифференційного струму 30 мА в стандартній комплектації, що відповідає «Кодексу житлового будівництва»; Для захисту світлодіодних ламп від ударів блискавки зазвичай входять пристрої захисту від перенапруг.

Вибір коробки:

Внутрішні сухі приміщення → Металева коробка з порошковим покриттям, IP30, білий/бежевий;

Балкони, підвали → Короб металевий порошковим фарбуванням, IP44, вологостійкий.

2. Офісні та комерційні будівлі

Основні вимоги: Зональний контроль, енергозбереження та простота майбутнього ремонту.

Місця застосування: Розподільні приміщення або шахти низької напруги на кожному поверсі; перегородки та колони у відкритих офісних приміщеннях.

Особливості конфігурації: 12–18 контурів, розділених за площею; Освітлення громадських місць можна інтегрувати в інтелектуальні системи освітлення; Для вологих приміщень, таких як туалети та чайні, передбачені окремі схеми захисного відключення.

Вибір коробки:

Стандартна підлога → Коробка з холоднокатаної сталі з порошковим покриттям (RAL7035, IP40);

Підземний паркінг → коробка з нержавіючої сталі IP54 з контролером часу.

3. Торгові центри, супермаркети та комерційні комплекси

Основні вимоги: висока надійність, велика кількість каналів, підтримка гнучкого контролю в робочий час.

Місця застосування: Розподільні шахти на кожному поверсі; Задні стінки цехів; Спеціальні бокси для акцентного освітлення атріумів/вітрин.

Особливості конфігурації: 18–24 контури, що підтримують незалежне керування декоративними світильниками, рекламними світловими коробами та аварійним освітленням; Подвійні модулі перемикання живлення для важливих областей; Може інтегрувати таймери або вимикачі з керуванням світлом.

Вибір корпусу:

Внутрішній → великогабаритний металевий корпус (500×600×150 мм);

Зовнішній фасад/віконний корпус → водонепроникний корпус IP65, стійкий до дощової корозії.

4. Школи, лікарні та громадські будівлі

Основні вимоги: особиста безпека перш за все, надійне реагування на надзвичайні ситуації.

Місця застосування: коридори аудиторій, лабораторії, бібліотеки; лікарняні палати, амбулаторні зали, хірургічні допоміжні приміщення; урядові будівлі, бібліотеки, спортзали.

Особливості конфігурації: усі зони, доступні для персоналу, повинні бути обладнані захистом від витоку 30 мА;

Індикатори аварійного освітлення та евакуації повинні мати незалежні ланцюги + резервний акумулятор;

Спеціальні приміщення, такі як лабораторії та аптеки, повинні мати додаткові інтерфейси ізоляції трансформатора.

Загальне освітлення та аварійне освітлення не можна змішувати в одному контурі.

Вибір корпусу:

Класи, палати → Білий пластиковий корпус, тихо, без металевого брязкоту;

Підземні гаражі/бювети → металевий корпус IP54.

5. Промислові підприємства та склади

Основні вимоги: Міцний, пилонепроникний, адаптований до суворих умов.

Місця застосування: Стовпи майстерень, біля огорож обладнання; під складські накладні стелажі; відкриті вантажно-розвантажувальні майданчики.

Особливості конфігурації: менше ланцюгів (4–8), але більший струм (16–32 А/ланцюг); Використовує MCB промислового класу; Вибухозахищений опціонально для хімічних і фарбувальних майстерень.

Вибір корпусу:

Загальні майстерні → 2,0 мм холоднокатаний сталевий лист, IP54;

Зовні/приміщення з високою вологістю → Корпус з нержавіючої сталі 304, IP65.

6. Інфраструктура

Основні вимоги: водонепроникний, стійкий до корозії, підтримує автоматичне керування.

Розташування застосування: доступ для обслуговування бічної стінки тунелю; протипожежні стіни підземного гаража; біля шаф керування вуличним освітленням.

Особливості конфігурації: оснащений контролером часу + світлочутливим перемикачем; схема аварійного освітлення з контролем батареї; Захист від перенапруги 40 кА додано до вхідних ліній для індукованого захисту від блискавки.

Вибір корпусу:

Корпус з нержавіючої сталі IP65 з дренажними отворами;

Холодні регіони → Додайте нагрівальну плівку, щоб запобігти конденсації та обмерзанню.

Наші послуги

Як професійний виробник, як тільки ви зв’яжетеся з нами, Shangming надасть індивідуальну підтримку інженерів, щоб швидко відповісти на ваші технічні запитання. На основі інформації про проект і креслень, які ви надаєте, а також враховуючи характеристики навантаження, потужність короткого замикання та умови навколишнього середовища, ми точно рекомендуємо моделі продуктів, такі як GCK/GCS/MNS/GGJ/освітлювальні короби. Також доступна настройка.

Ми надаємо необхідні сертифікаційні документи та звіти про випробування, а також повну технічну документацію, включаючи посібники з монтажу, схеми підключення, списки компонентів, керівництва з технічного обслуговування та креслення корпусу (формат DWG/PDF).

Коли продукція залишає фабрику, ми використовуємо стандартну експортну упаковку. Шафу спочатку загортають у перлову бавовну EPE, потім поміщають у вологостійкий пластиковий пакет і, нарешті, упаковують у фумігований дерев’яний ящик (відповідає стандартам ISPM 15). Дерев'яна обрешітка зсередини заповнена піною для кріплення, а зовні укріплена сталевими стрічками. Основні компоненти окремо упаковані з антистатичних матеріалів, щоб уникнути зіткнення або пошкодження вологою під час транспортування.
